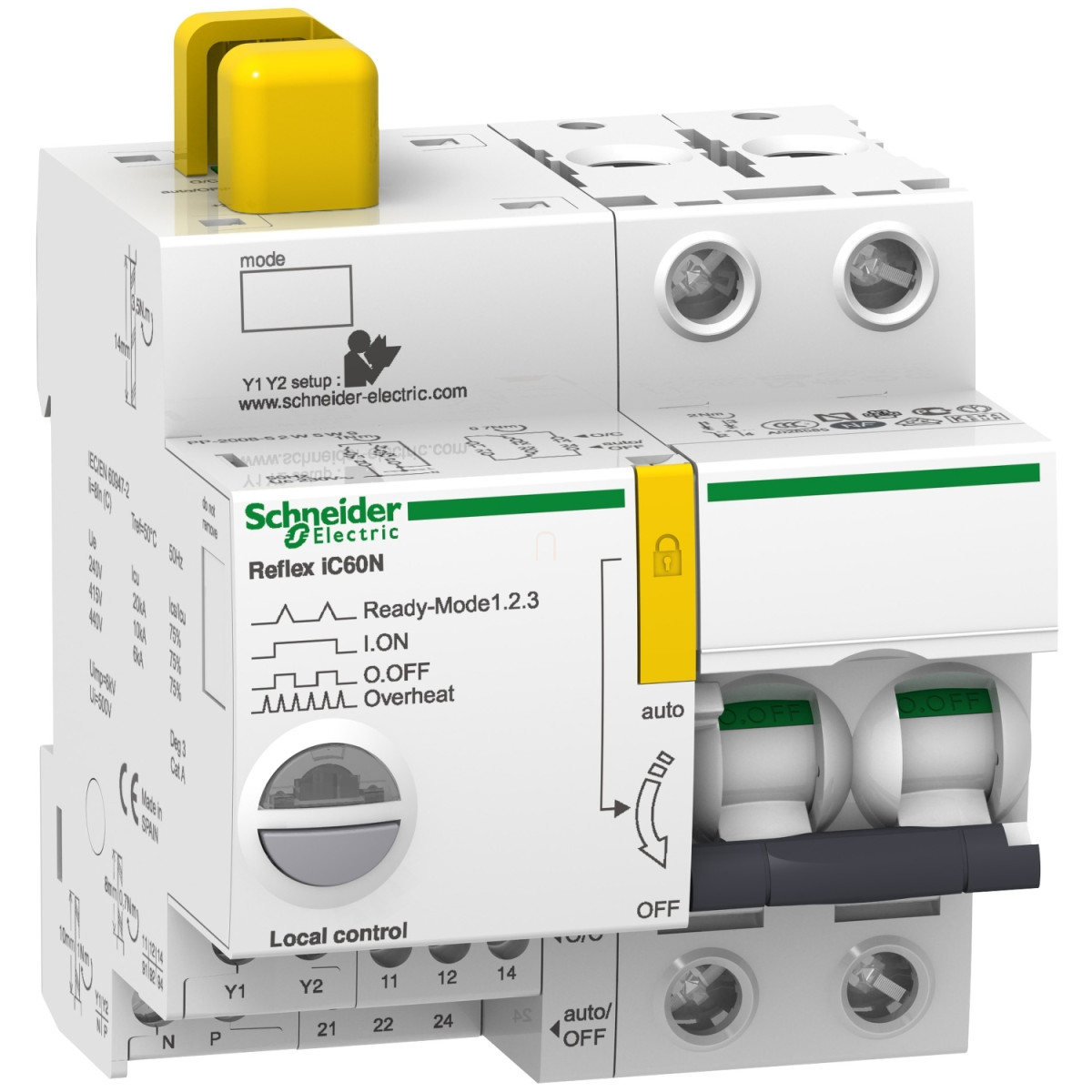

A Schneider Electric Acti 9 Reflex iC60N Ti24 10 A 2P C jelleggörbéjű integrált vezérlésű kismegszakító (A9C62210) egy korszerű, intelligens védelmi eszköz, amely egyesíti a hagyományos kismegszakítók védelmi funkcióit a távvezérlési lehetőségekkel. Ez a modell tökéletes választás olyan alkalmazásokhoz, ahol szükség van a villamos hálózat távoli felügyeletére és irányítására, miközben biztosítja a megfelelő védelmet túlterhelés és rövidzárlat ellen.
A Reflex iC60N kismegszakító az Acti 9 termékcsalád része, amely a Schneider Electric egyik legfejlettebb moduláris rendszere. A 2P (kétpólusú) kivitel mindkét pólust védi, így tökéletes egyfázisú rendszerekhez. A C típusú kioldási jelleggörbével rendelkező megszakító elsősorban olyan áramkörök védelmére alkalmas, ahol közepesen magas bekapcsolási áramok fordulhatnak elő, például világítási rendszereknél vagy kisebb motoroknál. A 10 A névleges áramerősség megfelelő védelmet nyújt a legtöbb háztartási és könnyű ipari alkalmazáshoz.
Ami igazán különlegessé teszi ezt a kismegszakítót, az a beépített távvezérlési funkció. A készülék több különböző módon vezérelhető: impulzussal, folyamatos paranccsal, vagy helyi be/ki gombbal. A vezérlőáramkör feszültsége többféle lehet: 230 V AC, 24 V AC, 48 V AC, 24 V DC vagy 48 V DC. Ez a rugalmasság lehetővé teszi, hogy a megszakítót szinte bármilyen automatizálási rendszerbe könnyedén integrálni lehessen. Kompatibilis PLC-vel (programozható logikai vezérlővel), ami tovább növeli a felhasználási lehetőségeket.
A Reflex iC60N kiemelkedő szakítóképességgel rendelkezik: 20 kA 220-240 V AC hálózaton, és 10 kA 380-415 V AC hálózaton az EN/IEC 60947-2 szabvány szerint. A készülék IP20 védettséggel, valamint kiváló mechanikai (50000 ciklus) és elektromos (AC-1: 50000 ciklus) élettartammal rendelkezik. A megszakító állapotát többféle LED jelzés mutatja: villogó LED a készenléthez, zöld LED a bekapcsolt állapothoz, villogó LED a kioldáshoz, piros LED a hibaállapothoz, és villogó LED a túlmelegedéshez. Ez a vizuális visszajelzés megkönnyíti a rendszer állapotának gyors ellenőrzését.
A Reflex iC60N 35 mm-es szimmetrikus DIN sínre szerelhető, méretei kompaktak: 84 mm magas, 81 mm széles és 77 mm mély, fehér színű házzal. Lehetőséget biztosít lezárásra is, padlózható OFF pozícióban. A földzárlat elleni védelem külön blokkként elérhető. Ez a kismegszakító egyesíti a magas szintű védelmet, a távvezérlési funkciókat és a kompakt kialakítást, így ideális választás korszerű villamossági rendszerek kiépítéséhez.
Schneider Electric Acti 9 Reflex iC60N - A9C62210 - beépített megszakító vezérlés, 2P, C, 10A műszaki adatok
Fő jellemzők
Alkalmazási terület: Elosztás, Vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Rövid terméknév: Reflex iC60N
Termék vagy komponens típusa: Integrált vezérlésű kismegszakító
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: AC
Kioldó egység technológiája: Hő-mágneses
Kioldási görbe: C
Kiegészítő jellemzők
Névleges áram [In]: 10 A
Hálózati frekvencia: 50/60 Hz
Szakítóképesség kód: N
Szakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Érintkezési pozíció kijelző: Igen
Vezérlési típus: Távvezérlés impulzussal
Átkapcsolás
Távvezérlés folyamatos paranccsal
BE/KI gomb
Vezérlőjel típusa: Folyamatos
Folyamatos nagyon kis feszültség
Impulzus
Helyi jelzés: Villogó LED: készülék kész
Zöld LED: készülék BE
Villogó LED: készülék kioldott
Piros LED: hiba
Villogó LED: készülék túlmelegedése
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz esetén
Szerelési mód: Rögzített
Szerelési alap: 35 mm-es szimmetrikus DIN sín
9 mm-es osztások: 9
Magasság: 84 mm
Szélesség: 81 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal zárható: Igen
Lezárási opciók leírása: Lakat OFF pozícióban
Földzárlat elleni védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40 °C-on
