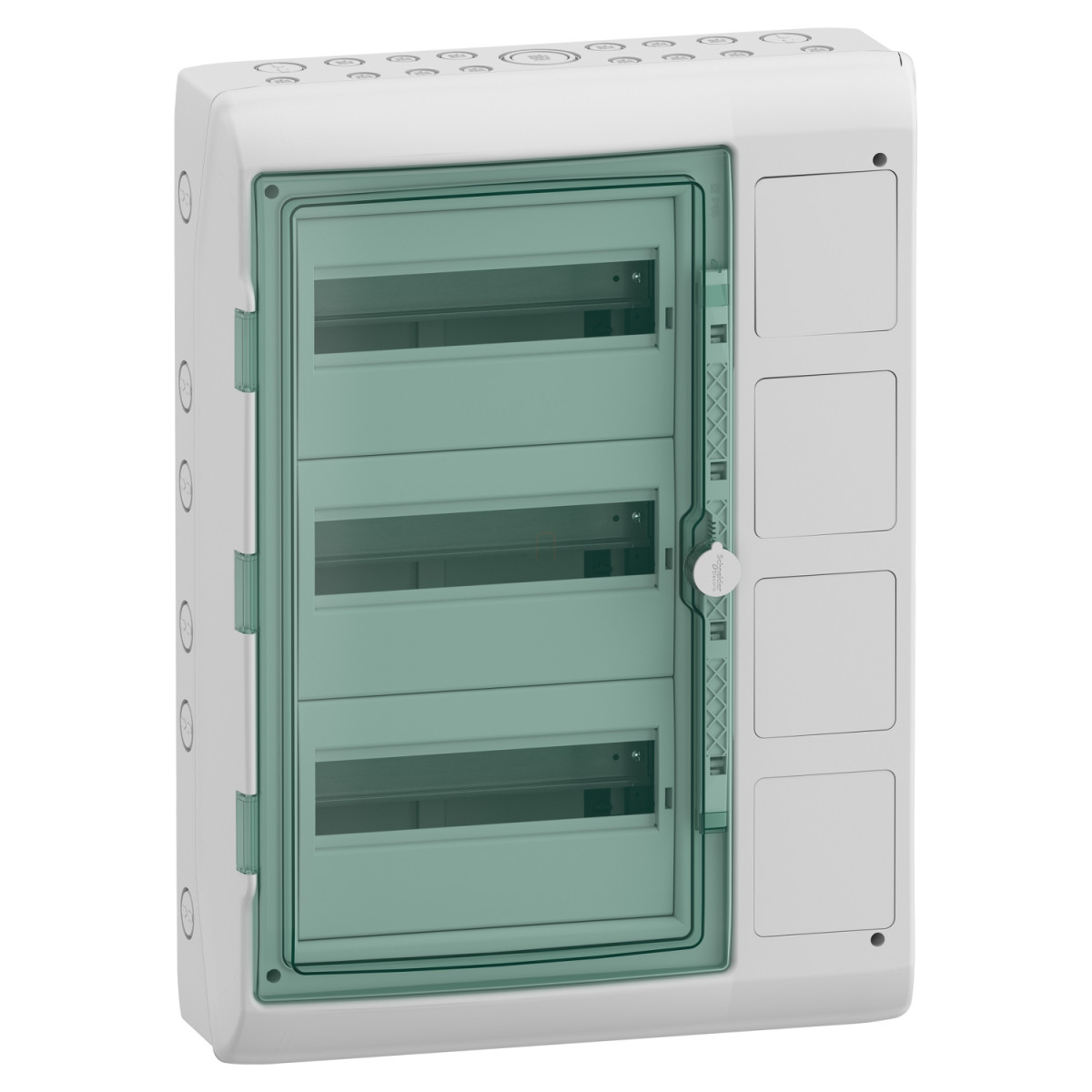

A Schneider Electric Mureva Enclosure sorozathoz tartozó 13440 cikkszámú időjárásálló kiselosztó doboz ideális megoldást kínál olyan környezetekbe, ahol a moduláris villamos készülékek megbízható védelme elengedhetetlen. Ez a professzionális minőségű, IP65 védettségű elosztószekrény tökéletes választás ipari létesítményekhez, külső helyszínekhez vagy olyan beltéri alkalmazásokhoz, ahol fokozott védelemre van szükség a por és nedvesség ellen.
A Mureva Enclosure kiselosztó egyedülálló konstrukciója lehetővé teszi 36 darab 18 mm-es modul elhelyezését 3 vízszintes sorban, soronként 12 modullal. Az átlátszó zöld, megfordítható előlap biztosítja a belső komponensek gyors ellenőrzését anélkül, hogy ki kellene nyitni a dobozt. A világosszürke (RAL 7035) alapszínű burkolat önkioltó polimer anyagból készült, amely 650°C-os izzóhuzalos vizsgálatnak megfelel az IEC 60695-2-1 szabvány szerint. Az IK09 besorolás kiváló mechanikai védelmet biztosít, míg az UV-álló kivitel (ISO 4582:2010 szabvány szerinti 3. osztály) lehetővé teszi a kültéri használatot is szélsőséges körülmények között.
A doboz négy interfész nyílással rendelkezik, amelyek különböző csatlakozási lehetőségeket kínálnak. A készlet részeként 1 db 65x85 mm-es méretű csatlakozóaljzat kerettel és 4 db nyomógombos vezérlésre alkalmas kerettel érkezik. A dobozban található továbbá 2 db föld/nulla sorkapocs (csavaros csatlakozással) egyenként 32 kimeneti ponttal, melyek 10 mm² és 16 mm² keresztmetszetű vezetékek fogadására alkalmasak. A 125 A névleges áramerősség és a II-es túlfeszültség kategória biztosítja a megbízható teljesítményt különböző alkalmazási területeken. A kiselosztó DIN-sínnel szerelt, így standard moduláris készülékek egyszerűen rögzíthetők benne.
A Schneider Electric Mureva Enclosure 13440 típusú kiselosztó doboz -25°C és +60°C közötti környezeti hőmérsékleten működtethető, ami rendkívüli rugalmasságot biztosít a különféle telepítési helyszíneken. A felületre szerelhető kivitel és a slotted típusú szerelőlap megkönnyíti a telepítést. A doboz méretei - 448 mm szélesség, 610 mm magasság és 160 mm mélység - elegendő helyet biztosítanak a komplex villamos rendszerek kiépítéséhez, miközben a 88 mm-es belső mélység lehetővé teszi a nagyobb komponensek elhelyezését is. A termék II. érintésvédelmi osztályú (kettős szigetelésű), ami további biztonságot nyújt a felhasználók számára. Az opcionális kulcsos zár tovább növeli a rendszer biztonságát illetéktelen hozzáférés ellen.
Schneider Electric Mureva Enclosure - 13440 -(Kaedra) Kiselosztó illesztődobozzal, átlátszó ajtó, 3x12 modul+4 nyílás műszaki adatok
Főbb jellemzők
Termékcsalád: Mureva
Terméknév: Mureva Enclosure
Termék típusa: Időjárásálló kiselosztó
Kiselosztó típusa: Moduláris eszközökhöz illesztődobozzal
Szerelőlap leírása: Hornyolt
Felszerelés és méretezés
Felszerelés módja: Felületi
9 mm-es osztások: 24
18 mm-es modulok száma soronként: 12
18 mm-es modulok teljes száma: 36
Vízszintes sorok száma: 3
Elektromos szigetelési osztály: Kettős szigetelés (II. osztály)
Interfész nyílások száma: 4
Keretlapok száma: 1 db 65 x 85 méretű dugaszolóaljzathoz, 4 db nyomógombos vezérléshez
Tartozékok
Mellékelt felszerelés: 3 db jelölőkészlet, 3 db kábelkötegelő, 1 db keretlap 65 x 85 méretű dugaszolóaljzathoz, 4 db keretlap nyomógombos vezérléshez, 1 db sorkapocs tartó, 2 db 32 lyukas sorkapocs
Előlap típusa: Átlátszó, megfordítható
Elektromos paraméterek
Névleges áramerősség: 125 A
Sín típusa: DIN
PG ISO előkiütések száma: 17
Sorkapcsok száma: 2 föld/nulla (csavaros csatlakozás) egyenként 32 kimenettel
Elosztó blokk kimenetek: 32 x 10 mm², 32 x 16 mm²
Zárási lehetőség: Opcionális kulcsos zár
Anyag és méretek
Kiselosztó anyaga: Önkioltó polimer
Alapméret: 90 x 100 mm
Szélesség: 448 mm
Magasság: 610 mm
Mélység: 160 mm
Belső mélység: 88 mm
Szín: Ajtó: átlátszó zöld, Kiselosztó: világosszürke (RAL 7035)
Környezeti jellemzők
Szabványok: IEC 60670-1, IEC 60670-24, EN 50262, IEC 60695-2-1
Tűzállóság: 650 °C az IEC 60695-2-1 szerint
IP védettség: IP65 az IEC 60529 szerint
IK védettség: IK09 az EN 50102 szerint
Környezeti jellemzők (UV): UV-álló: 3. osztály az ISO 4582:2010 szerint, Ultraibolya degradációs teszt az ISO 4892-2:2013 szerint
Túlfeszültség kategória: II
Üzemi környezeti hőmérséklet: -25...60 °C
