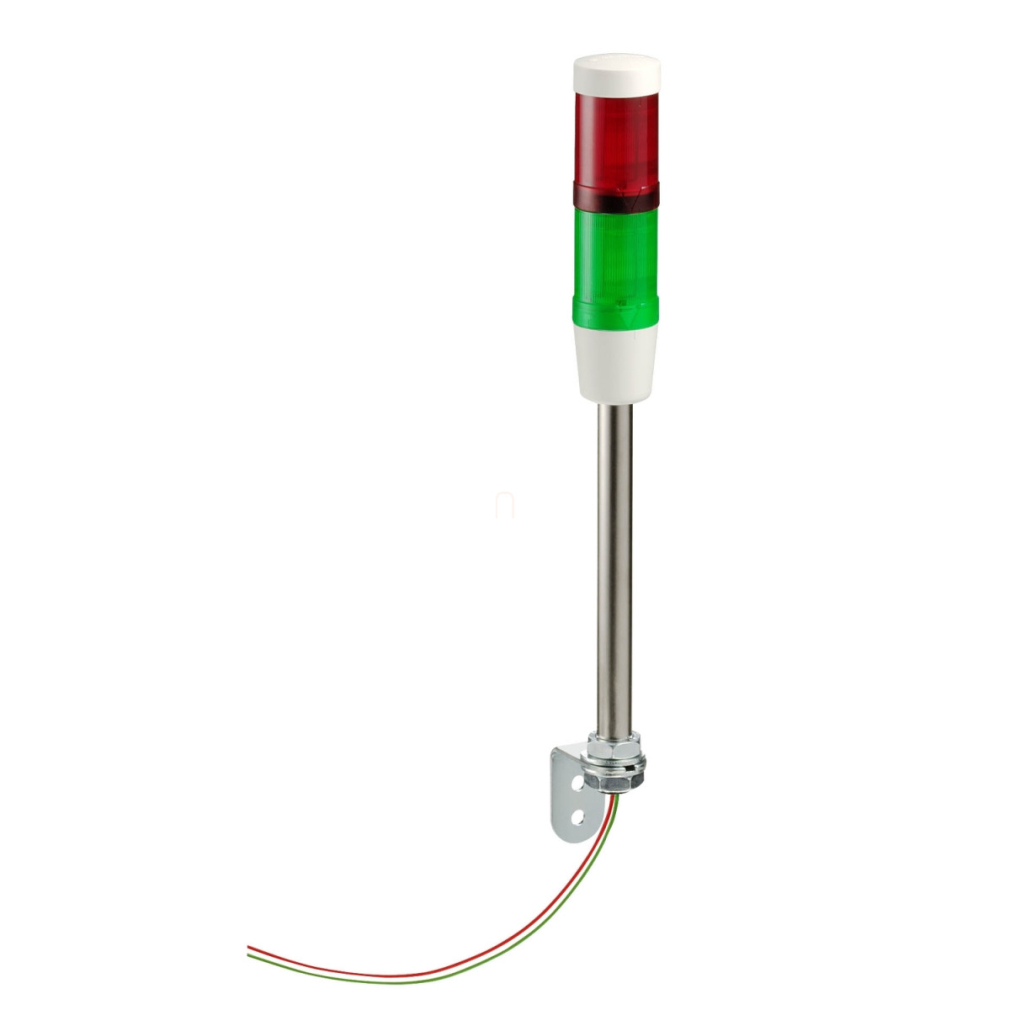

A Schneider Electric Harmony XVM sorozatú XVMB1RG jelű előreszerelt és előkábelezett jelzőoszlopa egy kiváló minőségű ipari jelzőberendezés, amely hatékonyan segíti a gépek, berendezések állapotának vizuális visszajelzését. Ez a kompakt, 45 mm átmérőjű jelzőoszlop ideális választás olyan ipari környezetben, ahol azonnali állapotjelzésre van szükség a hatékony és biztonságos működés érdekében.
A XVMB1RG modell két különböző színű (piros és zöld) világító egységgel rendelkezik, amelyek folyamatos fényjelzéssel biztosítják a jól látható visszajelzést. A piros és zöld színkombináció különösen hasznos a működési állapotok (például leállás/működés, hiba/normál üzem, veszély/biztonságos) egyértelmű jelzésére. Mindkét világító egység izzólámpás technológiát alkalmaz BA 15d foglalattal, és kevesebb mint 5 W teljesítményfelvétellel működik, ami energiahatékony megoldást jelent a hosszú távú használat során.
A jelzőoszlop 24 V AC/DC névleges tápfeszültséggel működik, így kompatibilis a legtöbb ipari vezérlőrendszerrel. A készülék IP42 védettségi fokozattal rendelkezik függőleges szerelési pozícióban, ami megfelelő védelmet biztosít por és csepegő víz ellen. A berendezés működési hőmérséklet-tartománya -10°C és +50°C között van, tárolási hőmérséklete pedig -25°C és +70°C között, így különböző környezeti feltételek mellett is megbízhatóan működik. A termék megfelel a legfontosabb nemzetközi szabványoknak, többek között az IEC 60947-5-1 és IEC 60947-1 előírásainak, valamint rendelkezik CCC tanúsítvánnyal.
A XVMB1RG jelzőoszlop készlet tartalmazza az alap egységet (buzzer nélküli kivitel), az alumínium tartócsövet, a burkolatot és a műanyag rögzítő lemezt. A szerelés 45 mm-es furatátmérőt igényel, és függőleges pozícióban történik. Az előkábelezett kialakítás jelentősen megkönnyíti és felgyorsítja a telepítést - a készülék vezetékei színkódoltak: az első világító egység kék vezetékkel, a második fehér vezetékkel, míg a közös pont fekete vezetékkel van ellátva. A csatlakozó vezetékek 1 x 0,325 mm² (AWG 22) keresztmetszetűek. A termék 250 V névleges szigetelési feszültséggel és 4 kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-1 szabvány szerint. Fontos megjegyezni, hogy ez a jelzőoszlop modell kifutó termék, amelynek gyártását a Schneider Electric 2026. május 31-én megszünteti, ezért új projektekhez érdemes a gyártó által javasolt helyettesítő termékeket figyelembe venni.
Schneider Electric Harmony XVM - XVMB1RG - Ø45 komplett fényoszlop, folytonos piros - zöld fali, 250mm tartócsöves, 24VAC/DC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XVM
Terméktípus: Előszerelt és előkábelezett jelzőoszlop
Jelzőoszlop egység típusa: 2 világító egység
Komponens neve: XVM
Fényforrás: Zöld izzólámpa BA 15d foglalattal, folyamatos jelzés <5 W
Piros izzólámpa BA 15d foglalattal, folyamatos jelzés <5 W
Fényblokk színe: Piros/zöld
Névleges tápfeszültség: 24 V AC/DC
Jelzőoszlop alap típusa: Alap hangjelző nélkül
Szerelési mód: Függőleges
Kiegészítő információk
Készlet tartalma: Alap egység, Alumínium tartócső, Burkolat, Műanyag rögzítő lemez
Szerelési átmérő: 45 mm
Csatlakozások - kapcsok: Repülő vezetékek, szorító kapacitás: 1 x 0,325 mm² (AWG 22)
Jelölés: CE
Szerelési támasz: Alumínium cső
Névleges szigetelési feszültség: 250 V az IEC 60947-1 szerint
Névleges feszültség határok: 0,85...1,1 Un az IEC 60947-5-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP42 függőleges helyzetben az IEC 60529 szerint
Terméktanúsítványok: CCC
Szabványok: IEC 60947-5-1, IEC 60947-1
Tárolási környezeti hőmérséklet: -25…70 °C
Üzemi környezeti hőmérséklet: -10…50 °C
Túlfeszültség kategória
I. osztály az IEC 60947-1 szerint
I. osztály az IEC 60947-5-1 szerint
I. osztály az IEC 61140 szerint
Védőkezelés: TC
Méretek
A kétegységes jelzőoszlop teljes magassága (b2): 448 mm (17,64 in)
Figyelem: A termék gyártása 2026. május 31-én megszűnik
