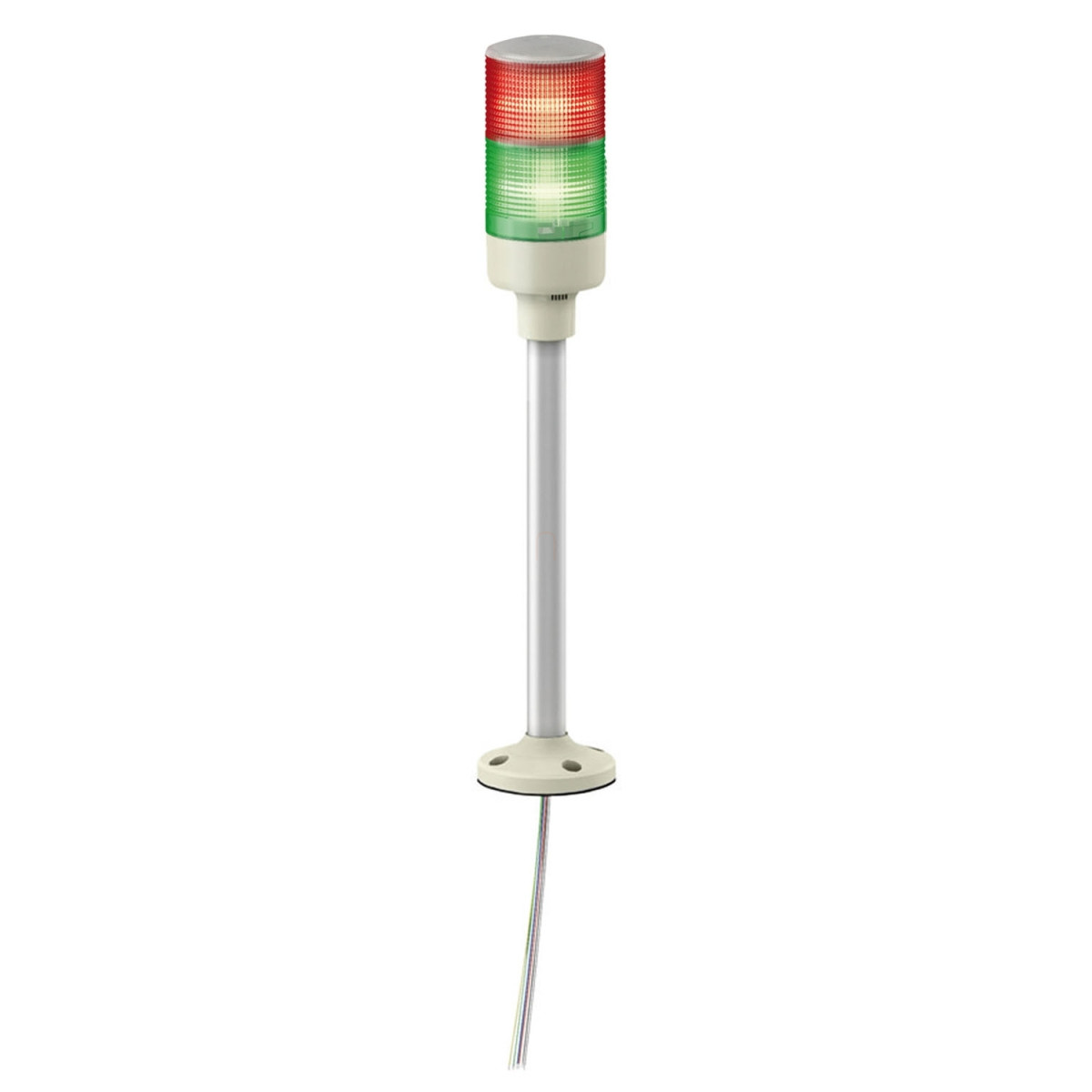

A Schneider Electric Harmony XVG sorozathoz tartozó XVGB2H komplett, előre kábelezett, monolitikus jelzőtorony ideális választás ipari környezetben való állapotjelzésre és figyelmeztetésre. Ez a kétsegmenses piros-zöld jelzőtorony az átlátható vizuális állapotjelzés alapvető eszköze, amely hatékonyan kommunikálja a gépek, berendezések vagy folyamatok aktuális státuszát a kezelőszemélyzet számára.
Az XVGB2H modell 60 mm-es rögzítési átmérőjével, alumínium csőre szerelt kivitelével és rögzítőtalppal biztosítja a stabil telepítést ipari környezetben is. A 24 V AC/DC tápfeszültségű eszköz mindössze 68 mA-es áramfelvételével (1,6 W teljesítményfelvétel) rendkívül gazdaságosan üzemeltethető. A jelzőtorony tartalmaz egy folyamatos fényű piros és egy folyamatos fényű zöld LED-es fényforrást, amely így alkalmas két különböző állapot egyértelmű jelzésére. Diszkrét kimenet típusa mind PNP, mind NPN lehet, így a legtöbb vezérlőrendszerhez rugalmasan illeszthető.
A Harmony XVG XVGB2H jelzőtorony IP53 védettséggel rendelkezik, ami megfelelő védelmet biztosít por és fröccsenő víz ellen. Működési hőmérséklet-tartománya -10°C és +50°C között van, tárolási hőmérséklet-tartománya pedig -35°C és +70°C között. Az eszköz globálisan használható, amit a CE és EAC minősítések is igazolnak. A torony teste polikarbonát (PC) anyagú, amely megfelel az UL94 V-2 tűzállósági követelményeknek, míg az alumínium csőszerkezet és az ABS (UL94HB) csőtest biztosítja a mechanikai szilárdságot.
A szerelés és üzembe helyezés egyszerű a részletes műszaki dokumentációban található bekötési rajznak köszönhetően. A három vezeték (piros, zöld és fekete) színkódolása egyértelművé teszi a bekötést, a javasolt 0,5 A-es biztosíték pedig védelmet nyújt az elektromos túlterhelés ellen. A csatlakozás 0,33 mm² keresztmetszetű vezetékkel történik. A torony méretei a dokumentációban található műszaki rajzokon részletesen fel vannak tüntetve, teljes magassága megközelítőleg 382,6 mm. Az eszköz az M5-ös csavarral rögzíthető, a rögzítéshez ajánlott nyomaték 0,8 Nm. Az XVGB2H jelzőtorony a Schneider Electric XVG termékcsaládjának univerzális tagjaként ideális megoldás gyártósorokon, automatizált rendszerekben vagy bármely olyan helyen, ahol a vizuális állapotjelzés kritikus fontosságú.
Schneider Electric Easy Harmony XVG - XVGB2H - komplett fényoszlop, 2 szintes, piros - zöld, 24 VAC/DC, tartócsöves, csavaros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XVG
Termék típus: Komplett előre kábelezett monolitikus jelzőtorony
Jelzőegység típusa: 2 megvilágított egység
Anyag: PC (UL94 V-2): búra, ABS (UL94HB): csőtest, Alumínium: cső
Rögzítési átmérő: 60 mm
Komponens neve: XVG
Eszköz rögzítése: Csőre szerelt rögzítőlappal
Fényforrás: LED folyamatos piros, LED folyamatos zöld
Fényblokk színe: Piros/zöld
Jelzőbank alaptípus: Alap hangjelző nélkül
Kiegészítő adatok
Névleges tápfeszültség: 24 V AC/DC
Kábelkeresztmetszet: 0,33 mm²
Diszkrét kimenet típusa: PNP és NPN
Névleges lökőfeszültség-állóság: 0,5 kV
Áramfelvétel: 68 mA
Teljesítményfelvétel: 1,6 W
Alap frekvencia: 2,64 kHz
Környezeti adatok
Terméktanúsítványok: CE, EAC
Tárolási környezeti hőmérséklet: -35…70 °C
Üzemi környezeti hőmérséklet: -10…50 °C
IP védettségi fokozat: IP53
Telepítési és bekötési információ
Bekötés: "ON" a világításhoz és/vagy folyamatos hangjelzéshez. Biztosíték (névleges áram: 0,5 A). RD: Piros, GR: Zöld, BK: Fekete.
Szerelés: Ø54 mm/2,13 hüvelyk standard rögzítőnyílás szükséges. Használjon M5-ös csavarokat a rögzítéshez, 0,8 Nm meghúzási nyomatékkal.
