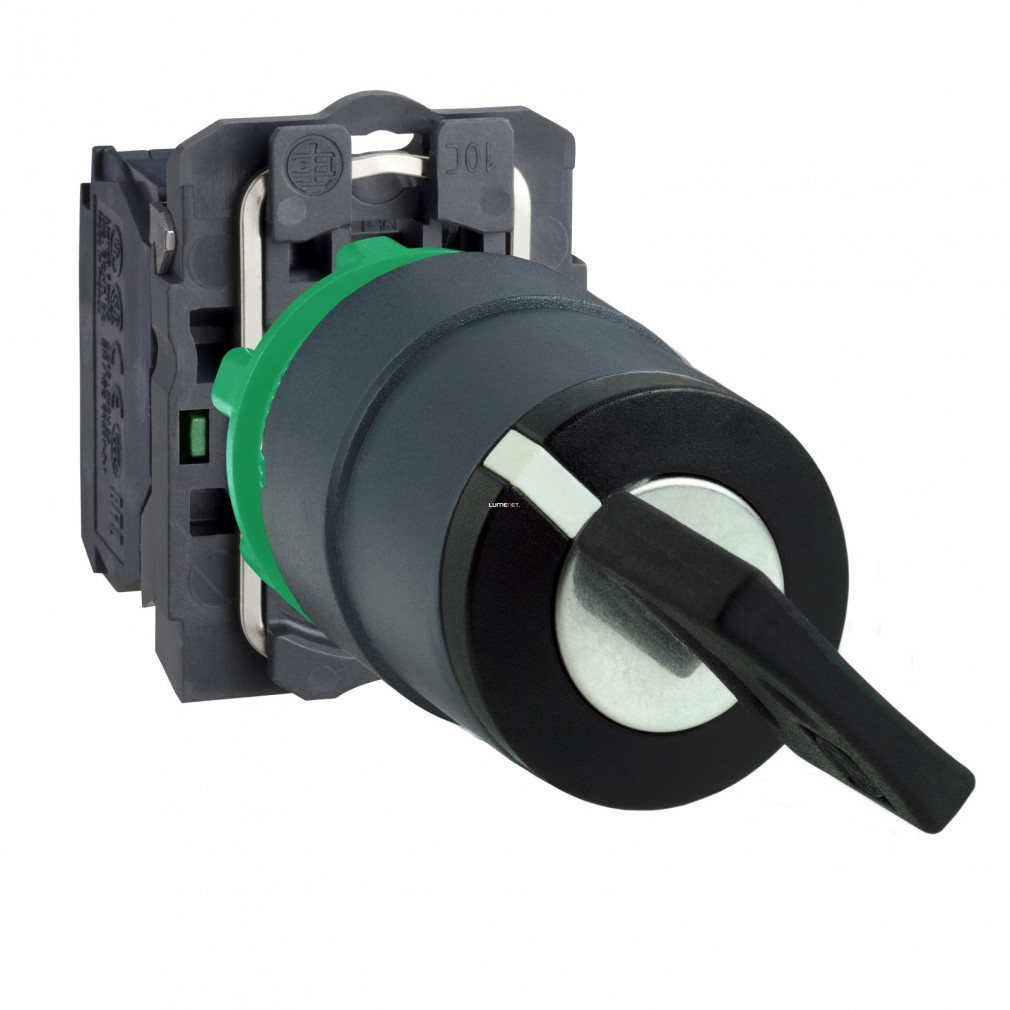

Schneider Electric Harmony XB5 - XB5AG41 - komplett műanyag kapcsoló, Ø22, 455 kulcsos, 2 állású, 1NO műszaki adatok
Fő jellemzők
Termékkategória: Harmony XB5
Terméktípus: Választókapcsoló
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fejének formája: Kerek
Működtető típusa: Tartó funkció
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Kulcstípus: 455 kulcs
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Lassú nyitás (Slow-break)
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 96 mm
Kapcsok leírása ISO n°1: (13-14)NO
Ellenállás nagynyomású mosással szemben: 7.000.000 Pa 55 °C-nál, távolság: 0,1 m
Kulcs kivételi pozíció: Bármely pozícióban
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Nyomatékérték: 0,14 N.m NO elektromos állapot változtatáshoz
Mechanikai élettartam: 1.000.000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej formája
Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidrív 1-es csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn történő hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus állóképesség [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1.000.000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1.000.000 ciklus, AC-15, 3 A 120 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1.000.000 ciklus, AC-15, 4 A 24 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1.000.000 ciklus, DC-13, 0,2 A 110 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1.000.000 ciklus, DC-13, 0,5 A 24 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP69, IP69K, IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
