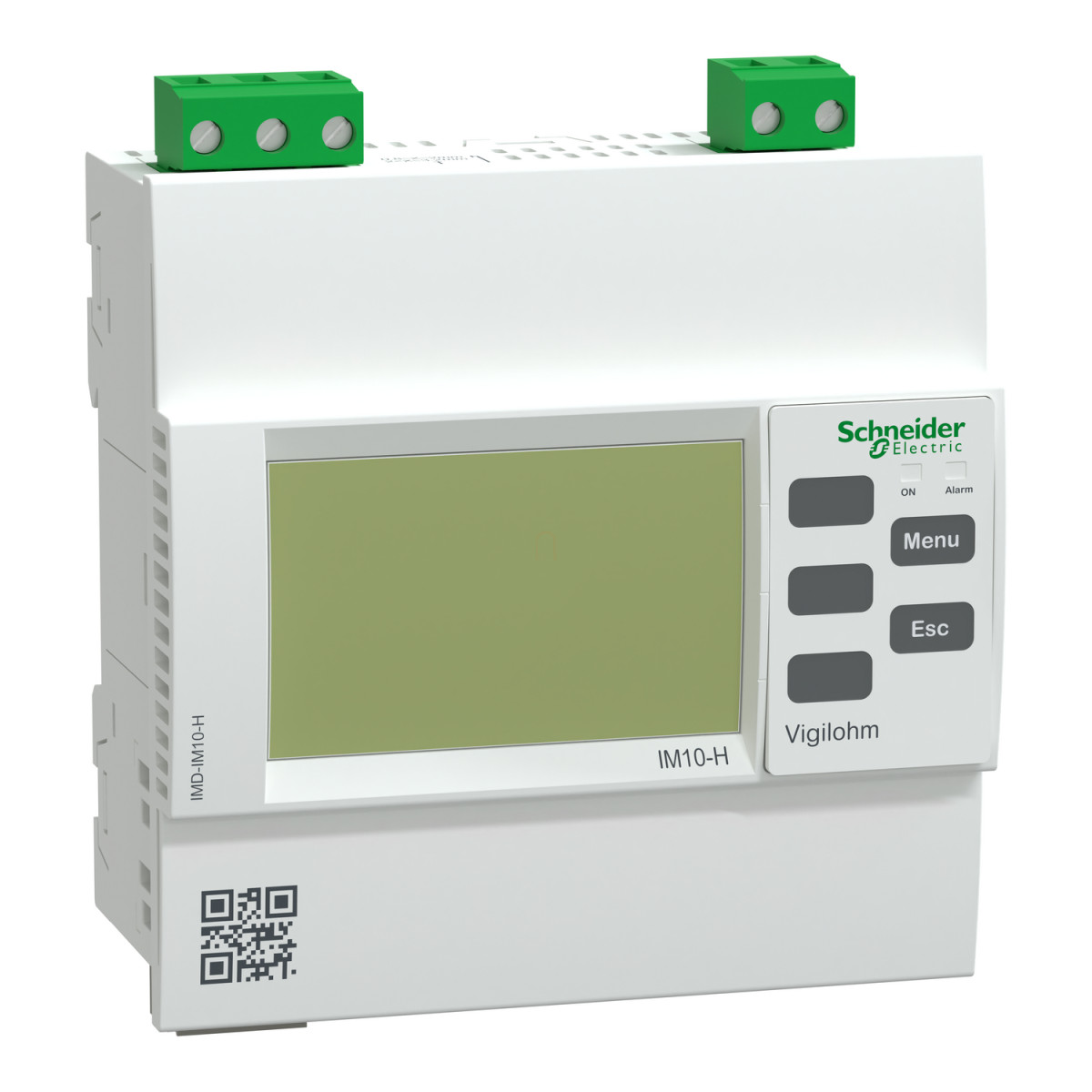

A Schneider Electric Vigilohm IMD-IM10-H egy speciálisan egészségügyi létesítmények számára tervezett szigetelésfelügyeleti készülék, amely a II. csoport kategóriába tartozó orvosi helyiségek biztonságos működését garantálja. Ez a készülék kritikus fontosságú az IT hálózatokban, ahol az emberi élet védelme elsődleges szempont, ezért állandó és megbízható szigetelés-ellenőrzést biztosít.
A Vigilohm IM10-H kompakt kialakítással rendelkezik, mindössze 110 mm × 96 mm × 59 mm mérettel, és mindössze 0,25 kg tömegű. Szerelése rugalmasan megoldható, mivel egyaránt alkalmas süllyesztett panelbeépítésre vagy DIN-sínre történő rögzítésre. Az eszköz előlapja IP52, míg a hátsó része IP20 védettséget biztosít. A működési hőmérséklet-tartománya -25°C és +55°C közötti, így szélsőséges környezetben is megbízhatóan működik.
A készülék fő funkciója a hálózat szigetelési ellenállásának mérése, amelynek tartománya 1 kΩ-tól 10 MΩ-ig terjed, ±5%-os pontossággal. A riasztási küszöbérték 50 és 500 kΩ között állítható be. Az észlelési időt a konfigurálható szűrési idő határozza meg, amely lehet 1, 8 vagy 32 másodperc, a beállított szűrési idő 1/5-ének megfelelő válaszidővel. A készülék számos funkcióval rendelkezik a biztonság növelése érdekében, mint például a zöld visszajelző fény a megfelelő szigetelési ellenállás esetén, valamint a narancssárga fény, amely a hibás küszöbszint alatti értéket jelez. Az eszköz automatikus és kézi tesztfunkcióval is rendelkezik, valamint LCD kijelzővel, amely az ellenállás értékét mutatja. A kommunikáció HMI-n vagy szárazérintkezőn keresztül történik, és az eszköz kompatibilis az automatikus hibahelykereső készülékekkel is.
A Vigilohm IM10-H tápfeszültsége rugalmas, elfogad 110-230 V AC áramot 50/60 Hz frekvencián, ±15%-os tűréssel, vagy 125-250 V DC feszültséget, szintén ±15%-os tűréssel. Az eszköz fogyasztása 12 VA, és 2 A-es túláramvédelem szükséges hozzá. A jelzőáramkör feszültsége lehet 250 V AC 6 A-nél, 48 V DC 1 A-nél, vagy 12-24 V DC 6 A-nél. A relatív impedancia értéke 141 kΩ 2,5 Hz-en. A hálózati névleges feszültség 0-230 V AC 50/60 Hz-en (ha a készülék a semlegeshez csatlakozik), vagy 0-230 V DC. Az IM10-H számos nemzetközi szabványnak megfelel, többek között az IEC 61010-1, IEC 61557-8, IEC 60364-7-710, IEC 61326-2-4 és UL 61010-1 előírásoknak, valamint EAC, BV, CE és DNV tanúsítványokkal rendelkezik, továbbá TAE00001HB és MRE0000016 tengerészeti tanúsítvánnyal is.
Schneider Electric Vigilohm - IMD - IM10 - H - IM10 szigetelés figyelő kórházaknak műszaki adatok
Főbb jellemzők
Termékcsalád: Vigilohm
Eszköz rövid neve: IM10-H
Termék vagy alkatrész típusa: Szigetelésfelügyeleti készülék
Földelési rendszer: IT
Alkalmazás: II. csoport orvosi helyiségek
Elektromos áramkör típusa: Vezérlő áramkör
Hálózat típusa: 1P + N
Műszaki adatok
Hálózat névleges feszültsége: 0...230 V AC 50/60 Hz (készülék semlegeshez csatlakoztatva)
0...230 V DC
Mérés típusa: Hálózati szigetelési ellenállás, tartomány: 1 kOhm...10 MOhm, pontosság: +/- 5%
Konfigurálható szűrési idő: 1 s
Válaszidő: 0,8 s a beállított szűrési idő 1/5-e
8 s a beállított szűrési idő 1/5-e
32 s a beállított szűrési idő 1/5-e
Helyi jelzés: Zöld jelzőfény: megfelelő szigetelési ellenállás
Narancs jelzőfény: hiba küszöbérték alatt
Küszöbérték beállítás: Riasztás: 50...500 kOhm
Válaszidő: <= 1 s
Névleges tápfeszültség: 110...230 V AC 50/60 Hz tűrés: +/- 15%
125...250 V DC tűrés: +/- 15%
Teljesítményfelvétel: 12 VA
Túláramvédelem: 2 A
Relatív impedancia: 141 kOhm 2,5 Hz-nél
Teszt funkció: Manuális
Automatikus teszt
Adatkommunikáció: HMI: teszt jelentések
Száraz kontaktus: teszt jelentések
Jelző érintkezők: 1 C/O standard vagy failsafe
Jelző áramkör feszültsége: 250 V AC 6 A-nél
48 V DC 1 A-nél
12...24 V DC 6 A-nél
Kijelző típusa: LCD kijelző
Megjelenített információ: Ellenállás érték
Termék kompatibilitás: Automatikus hibakereső
Fizikai jellemzők
Felszerelési mód: Süllyesztett (panelbe)
Rápattintható (DIN sínre)
Csatlakozások - sorkapcsok: Levehető csavaros sorkapocs 0,2...2,5 mm²
Anyag: Hőre lágyuló műanyag
Kivágási méretek: 92,4 x 92,4 mm
Magasság: 110 mm
Szélesség: 96 mm
Mélység: 59 mm
Környezeti jellemzők
IP védettségi fokozat: Előlap: IP52
Hátoldal: IP20
Üzemi tengerszint feletti magasság: <= 3000 m
Szennyezési fokozat: 2
Relatív páratartalom: 0...92%
Telepítés típusa: Beltéri
Szabványok: IEC 61010-1
IEC 61557-8
IEC 60364-7-710
IEC 61326-2-4
UL 61010-1
Termék tanúsítványok: EAC
BV
CE
DNV
Tengerészeti tanúsítványok: TAE00001HB (lejárat: 2029-09-22)
MRE0000016 (lejárat: 2027-07-05)
Működési környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
