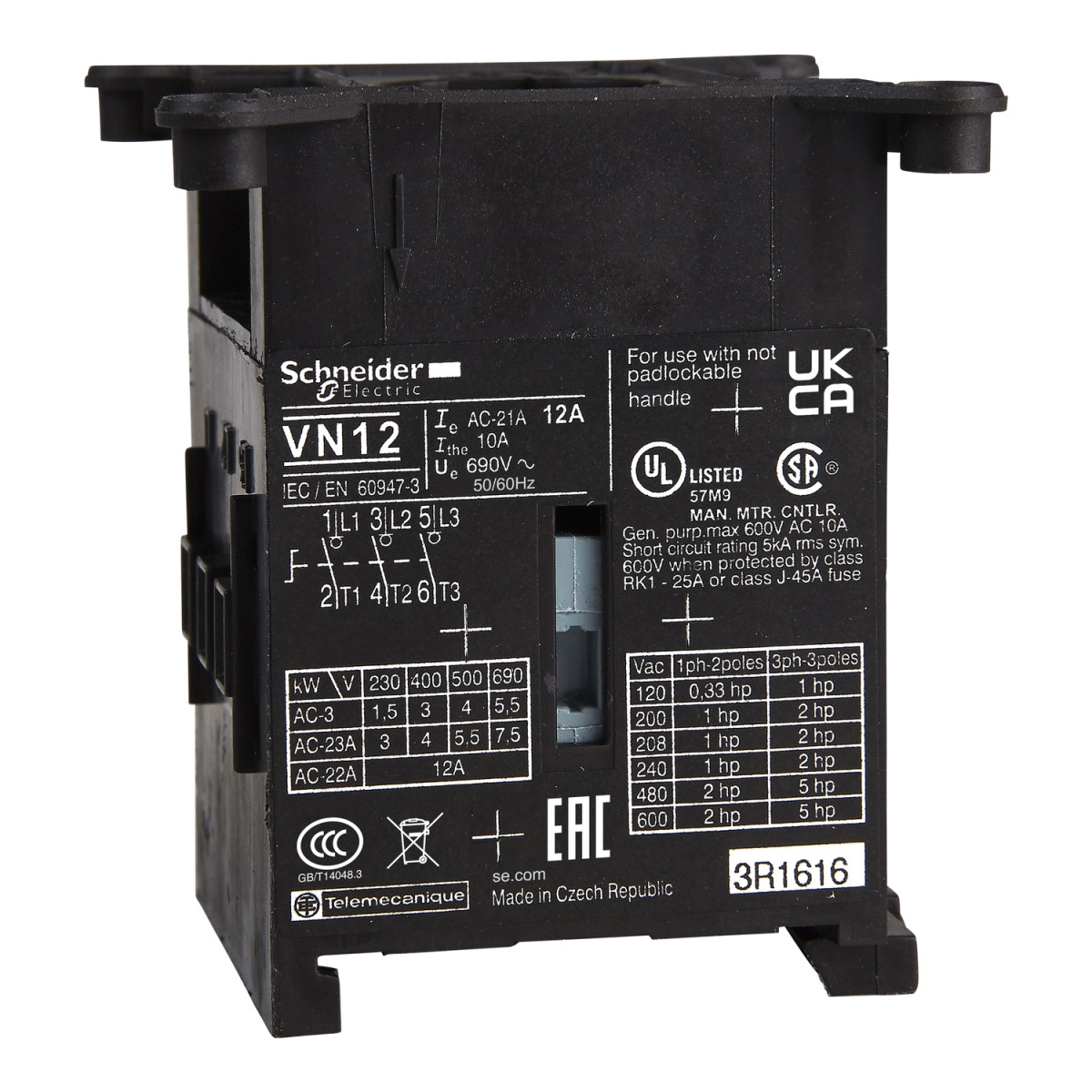

A Schneider Electric TeSys Mini-Vario VN20 egy kompakt méretű, 3 pólusú kapcsolótest, amely megbízható megoldást kínál különböző kapcsolási feladatok elvégzésére. Ez a sokoldalú eszköz tökéletesen illeszkedik a Schneider Electric TeSys termékcsaládjába, és standard teljesítményszinttel rendelkezik, így ideális választás lehet ipari alkalmazások széles köréhez.
A VN20 kapcsolótest 3 NO (normally open) kontaktussal rendelkezik, és alkalmas mind AC, mind DC hálózati típushoz, 50/60 Hz-es hálózati frekvencián. A névleges üzemi feszültség (Ue) 690 V AC 50/60 Hz, míg a névleges impulzus-állósági feszültség (Uimp) eléri a 6 kV-ot. A készülék hagyományos szabad levegőben mért termikus áramerőssége (Ith) 20 A, zárt kivitelben pedig (Ithe) 16 A. A névleges üzemi áram (Ie) 400 V-nál AC-23 üzemmódban 11 A. Teljesítmény tekintetében a VN20 igen sokoldalú: különböző feszültségszinteken és alkalmazási kategóriákban eltérő teljesítményértékekkel rendelkezik, például 690 V-on AC-23A kategóriában 11 kW, míg 230-240 V-on AC-3 kategóriában 3 kW névleges üzemi teljesítményt biztosít.
A Schneider Electric TeSys Mini-Vario VN20 kapcsolótest szimmetrikus sínre szerelhető, ami rugalmas telepítési lehetőségeket biztosít. A készülék 30-as megszakítási ciklusú, intermittens üzemi osztállyal rendelkezik. Figyelemre méltó a bekapcsolási képessége (I Rms), amely 400 V-on AC-21A, AC-22A és AC-23A kategóriákban egyaránt 200 A. A névleges rövid idejű zárlati áramerőssége (Icw) 400 V-on 1 másodperc időtartamra 140 A. A feltételes rövidzárlati áram 400 V-on 6 kA, 20 A-es aM vagy gG biztosítékkal társítva. A megszakítási képesség 400 V-on az AC-21A, AC-22A és AC-23A kategóriákban egyaránt 200 A. A készülék mechanikai élettartama 50000 ciklus, míg az elektromos élettartam DC-1...5 esetén 30000 ciklus, AC-21 esetén pedig 50000 ciklus. A VN20 alkalmas leválasztásra, ami fontos szempont lehet bizonyos alkalmazásoknál.
A csatlakozások tekintetében a VN20 csavaros kapocsterminálokon keresztül csatlakoztatható, amelyek 4 mm² tömör vagy hajlékony (érvéghüvelyes) vezetékeket fogadnak. A kapocsterminálokon a megfelelő meghúzási nyomaték 0,7 N·m. A készülék kompakt kialakítású, méretei: 46,5 mm magasság, 56 mm szélesség, 62 mm mélység. Az eszköz megfelel az IEC 60947-3 szabványnak, és számos tanúsítvánnyal rendelkezik, beleértve a GL, UL, CSA és UKCA minősítéseket. Az IP védelmi fokozata IP20 az IEC 60529 szerint. Mechanikai robusztussága is kiemelkedő, ellenáll a 11 ms-os (15 gn) ütéseknek az IEC 60068-2-27 szerint, valamint a 10-150 Hz (1 gn) rezgéseknek az IEC 60068-2-6 szerint. Működési környezeti hőmérséklete -20 és +50 °C között van, tűzállósága pedig 960 °C az IEC 60695-2-1 szerint.
Schneider Electric TeSys Mini-Vario - VN20 - 3 pólusú kapcsolótest, 20A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Mini-VARIO
Termék vagy komponens típus: Kapcsolótest
Teljesítményszint: Standard
Pólusok leírása: 3P
Érintkezők típusa és összetétele: 3 NO
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Kiegészítő jellemzők
Szerelési mód: Szimmetrikus sín
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges impulzus-állósági feszültség [Uimp]: 6 kV
Hagyományos szabad levegőben mért termikus áramerősség [Ith]: 20 A
Hagyományos zárt kivitelben mért termikus áramerősség [Ithe]: 16 A
Névleges üzemi áram [Ie]: 11 A (AC-23) 400 V-nál
Teljesítmény értékek
Névleges üzemi teljesítmény:
11 kW 690 V-nál (AC-23A)
3 kW 230...240 V-nál (AC-3)
4 kW 400...415 V-nál (AC-3)
5,5 kW 500 V-nál (AC-3)
5,5 kW 690 V-nál (AC-3)
7,5 kW 500 V-nál (AC-23A)
4 kW 230...240 V-nál (AC-23A)
5,5 kW 400...415 V-nál (AC-23A)
Terhelhetőség
Intermittens üzemi osztály: 30
Bekapcsolási képesség (I Rms):
200 A 400 V-nál AC-21A
200 A 400 V-nál AC-22A
200 A 400 V-nál AC-23A
Névleges rövid idejű zárlati áramerősség [Icw]: 140 A 400 V-nál, időtartam: 1 s
Feltételes rövidzárlati áram:
6 kA 400 V-nál - kapcsolódó biztosíték 20 A aM
6 kA 400 V-nál - kapcsolódó biztosíték 20 A gG
Élettartam és csatlakozások
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam:
30000 ciklus DC-1...5
50000 ciklus AC-21
Alkalmas leválasztásra: Igen
Csatlakozások - terminálok:
Áramköri csatlakozás: csavaros kapocsterminálok 4 mm² - tömör
Áramköri csatlakozás: csavaros kapocsterminálok 4 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Áramkör: 0,7 N.m - a csavaros kapocsterminálokon
Fizikai jellemzők
Magasság: 46,5 mm
Szélesség: 56 mm
Mélység: 62 mm
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: GL, UL, CSA, UKCA
Védőkezelés: TC
IP védelmi fokozat: IP20 az IEC 60529 szerint
Mechanikai robusztusság:
Ütések: 11 ms (15 gn) az IEC 60068-2-27 szerint
Rezgések: 10...150 Hz (1 gn) az IEC 60068-2-6 szerint
Üzemi környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
