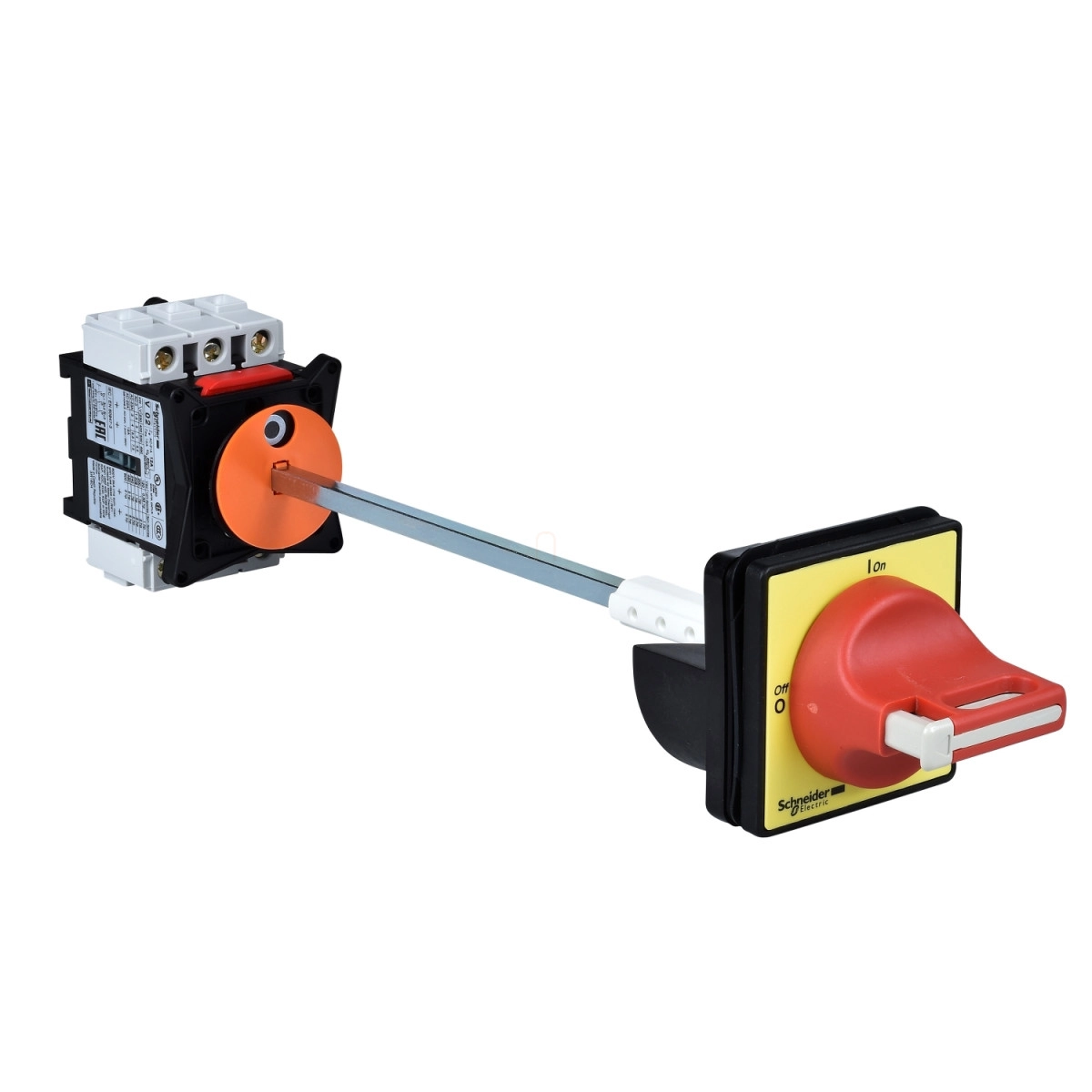

A Schneider Electric TeSys Mini-Vario VCCD2 egy nagy teljesítményű vészleállító kapcsoló-leválasztó, amely ideális választás olyan ipari alkalmazások számára, ahol szükség van megbízható és biztonságos lekapcsolási megoldásra. Ez a 40A-es kapcsoló-leválasztó kiválóan alkalmazható vészleállítási funkcióra, valamint általános BE/KI kapcsolásra egyaránt.
A TeSys VARIO termékcsaládba tartozó VCCD2 eszköz három pólusú (3P) kialakítással rendelkezik, amely 3 NO érintkezővel van felszerelve. A kapcsoló 690V AC feszültségig használható 50/60 Hz frekvencián. Különböző teljesítménykategóriákban alkalmazható: AC-3 kapcsolási kategóriában 11 kW teljesítményig 690V-on, illetve AC-23A kategóriában akár 15 kW-ig ugyanezen a feszültségen. 400-415V-os rendszerekben az AC-23A kategória szerinti névleges teljesítménye 15 kW, míg AC-3 kategóriában 11 kW. 500V-os rendszereknél ez az érték AC-3 kategóriában 15 kW, AC-23A kategóriában pedig 18,5 kW. Alacsonyabb, 230-240V-os hálózatoknál AC-3 kategóriában 5,5 kW, AC-23A kategóriában pedig 7,5 kW névleges teljesítménnyel működtethető.
A VCCD2 kapcsoló-leválasztó figyelemre méltó műszaki paraméterekkel rendelkezik. Névleges üzemi árama (Ie) 29A AC-23 kategóriában 400V-on. A hagyományos szabad levegőn mért termikus árama (Ith) 40A, míg zárt környezetben (Ithe) ez az érték 32A. Bekapcsolási képessége 400A 400V-on AC-21A, AC-22A és AC-23A kategóriákban. Kikapcsolási képessége ugyanezen kategóriákban és feszültségen 320A. A készülék 10kA-es feltételes rövidzárlati árammal rendelkezik 400V-on, 50A-es aM vagy gG biztosítékkal társítva. A rövidzárlati bekapcsolási képessége (Icm) 1kA 400V-on, csúcsértékben mérve. A névleges rövididejű zárlati áram (Icw) 480A 400V-on, 1 másodperces időtartamra. A névleges lökőfeszültség állóság (Uimp) értéke 8kV.
A Schneider Electric VCCD2 kapcsoló alkalmas leválasztásra, és mind AC, mind DC hálózatokon használható. Megszakítási osztálya 30. A kezelés forgófogantyúval történik, amely hosszabbított kivitelben készült. A fogantyú piros színű, sárga előlappal, ami jól láthatóvá teszi vészhelyzet esetén. A forgófogantyú 1-3 darab, 4-8 mm-es lakattal lezárható, növelve a berendezés biztonságát. A jelölés a készüléken 0-1 formátumú. A mechanikai élettartama lenyűgöző, 100000 kapcsolási ciklus, míg elektromos élettartama AC-21 kategóriában szintén 100000 ciklus, DC-1...5 kategóriában pedig 30000 ciklus.
A csatlakoztatás csavaros kapcsokkal történik. Az erőátviteli áramkörben 10 mm² tömör vezetékekhez vagy 6 mm² rugalmas, érvéghüvelyezett vezetékekhez alkalmas kapcsokkal rendelkezik. A csavaros kapcsok meghúzási nyomatéka 2,1 Nm. A készülék alapmérete 60 x 60 mm, magassága 74 mm, szélessége 60 mm.
Schneider Electric TeSys Mini-Vario - VCCD2 - Komplett fő - és vészkapcsoló 25A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Eszköz rövid neve: VCCD
Termék típusa: Vészleállító kapcsoló-leválasztó
Eszköz felépítése
Készlet tartalma: Fogantyú, Kapcsoló, Tengely hosszabbító
Szerelési támogatás: Fogantyú: ajtóra, Kapcsoló: szimmetrikus sínre, Kapcsoló: lemezre
Szerelési mód: 22,5 mm-es furat a fogantyúnak, Klipszekkel a kapcsolónak, Csavarokkal a kapcsolónak
Teljesítmény szint: Nagy teljesítményű
Elektromos jellemzők
Pólusok száma: 3P
Érintkező típusa és összetétele: 3 NO
IEC névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
IEC névleges üzemi teljesítmény W-ban: 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 11 kW 400...415 V-nál (AC-3), 15 kW 500 V-nál (AC-3), 18,5 kW 500 V-nál (AC-23A), 5,5 kW 230...240 V-nál (AC-3), 7,5 kW 230...240 V-nál (AC-23A), 15 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram [Ie]: 29 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért termikus áram [Ith]: 40 A
Hagyományos zárt termikus áram [Ithe]: 32 A
Teljesítmény adatok
Bekapcsolási képesség (I Rms): 400 A 400 V-nál AC-21A, 400 A 400 V-nál AC-22A, 400 A 400 V-nál AC-23A
Kikapcsolási képesség: 320 A 400 V-nál (AC-21A), 320 A 400 V-nál (AC-22A), 320 A 400 V-nál (AC-23A)
Névleges feltételes rövidzárlati áram: 10 kA 400 V-nál - kapcsolódó biztosíték 50 A aM, 10 kA 400 V-nál - kapcsolódó biztosíték 50 A gG
Névleges rövidzárlati bekapcsolási képesség [Icm]: 1 kA 400 V-nál csúcsértékben
Névleges rövididejű zárlati áram [Icw]: 480 A 400 V-nál időtartam: 1 s
Kezelés és védettség
Névleges lökőfeszültség állóság [Uimp]: 8 kV
Leválasztásra való alkalmasság: Igen
Hálózat típusa: AC, DC
Szakaszos üzem osztálya: 30
Vezérlés típusa: Forgófogantyú
Forgófogantyú szerelési stílusa: Hosszabbított
Fogantyú színe: Piros
Fogantyú előlap színe: Sárga
Forgófogantyú lakattal zárása: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Tartósság és csatlakozás
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
IEC terminál csatlakozás: Erőátviteli áramkör: csavaros kapcsok 10 mm² - tömör, Erőátviteli áramkör: csavaros kapcsok 6 mm² - rugalmas - érvéghüvelyezett
Meghúzási nyomaték: Erőátviteli áramkör: 2,1 Nm - csavaros kapcsoknál
Méret és védettség
Alapméret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Védettségi fok: IP20 az IEC 60529 szerint, IP65
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CSA, UL, GL, CCC, UKCA
Védő kezelés: TC
Mechanikai robosztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Lökések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Környezeti üzemi hőmérséklet: -20…50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Fő kapcsoló-leválasztó
