A Schneider Electric TeSys Mini-Vario VBF2 egy nagyteljesítményű főkapcsoló, amely a TeSys termékcsalád részeként került kifejlesztésre. Ez a kompakt kialakítású 40A-es szakaszolókapcsoló ideális választás ipari alkalmazásokhoz, különösen a megelőző karbantartási feladatok során történő használatra.
A VBF2 modell ajtóra szerelhető kialakítással rendelkezik, mind a kapcsoló, mind a forgatógomb esetében. Az ajtón történő rögzítés 4 csavar segítségével történik, ami stabil és biztonságos elhelyezést biztosít. A kapcsoló 3 pólusú kialakítással és 3NO (3 alaphelyzetben nyitott) érintkezővel rendelkezik, amely megfelel a legtöbb ipari alkalmazás követelményeinek. A névleges üzemi feszültség (Ue) 690V AC 50/60 Hz, ami széleskörű felhasználást tesz lehetővé.
A TeSys VARIO VBF2 kiváló teljesítményjellemzőkkel bír. A névleges üzemi áram 29A AC-23 kategóriában 400V-on, míg a hagyományos szabad levegőn mért termikus áram értéke 40A. A termikus áramerősség zárt környezetben 32A. A berendezés lenyűgöző zárási kapacitással rendelkezik, amely 400A 400V-on AC-21A, AC-22A és AC-23A kategóriákban egyaránt. A megszakítási kapacitás 320A 400V-on ugyanezen kategóriákban. A feltételes rövidzárlati áramerősség 10kA 400V-on, 50A-es aM vagy gG biztosítékkal társítva. A névleges bekapcsolási rövidzárlati áram (Icm) 1kA 400V-on csúcsértéknél, míg a névleges rövid idejű zárlati áram (Icw) 480A 400V-on 1 másodperc időtartamra.
A TeSys VBF2 főkapcsoló 8kV névleges lökőfeszültség-állósággal rendelkezik, és alkalmas szigetelési célokra is. Használható egyenáramú (DC) és váltakozó áramú (AC) hálózatokhoz egyaránt. Az eszköz 30-as szakaszos üzemi osztályba tartozik. A vezérlés forgatógombbal történik, amely közvetlen rögzítésű. A fekete színű forgatógomb és előlap 0-1 jelöléssel van ellátva, és lehetőséget biztosít 1-3 lakat elhelyezésére (4-8 mm átmérőjű lakatszárakkal).
A termék kiemelkedő tartósságot kínál, mechanikai élettartama 100 000 ciklus, míg elektromos élettartama 100 000 ciklus AC-21 és 30 000 ciklus DC-1...5 kategóriákban. A csatlakozás csavaros kapcsokkal történik, amely alkalmas tömör vezetékek esetén 10 mm², hajlékony, érvéghüvelyes vezetékek esetén pedig 6 mm² keresztmetszetig. A meghúzási nyomaték 2,1 Nm a csavaros kapocsnál.
A kompakt méretű (60 x 60 mm alapméretű, 74 mm magas, 60 mm széles) és könnyű (0,25 kg) VBF2 szakaszolókapcsoló IP20 védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, de elérhető IP65 védelemmel is. A termék megfelel az IEC 60947-3 szabványnak, és számos tanúsítvánnyal rendelkezik, beleértve a CCC, GL, CSA, UL és UKCA minősítéseket. Működési hőmérséklet-tartománya -20...50 °C, ami széleskörű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A termék kiváló mechanikai robusztussággal rendelkezik, ellenáll a 10-150 Hz közötti rezgéseknek (1 gn) az IEC 60068-2-6 szerint, valamint a 11 ms időtartamú ütéseknek (30 Gn) az IEC 60068-2-27 szabvány alapján.

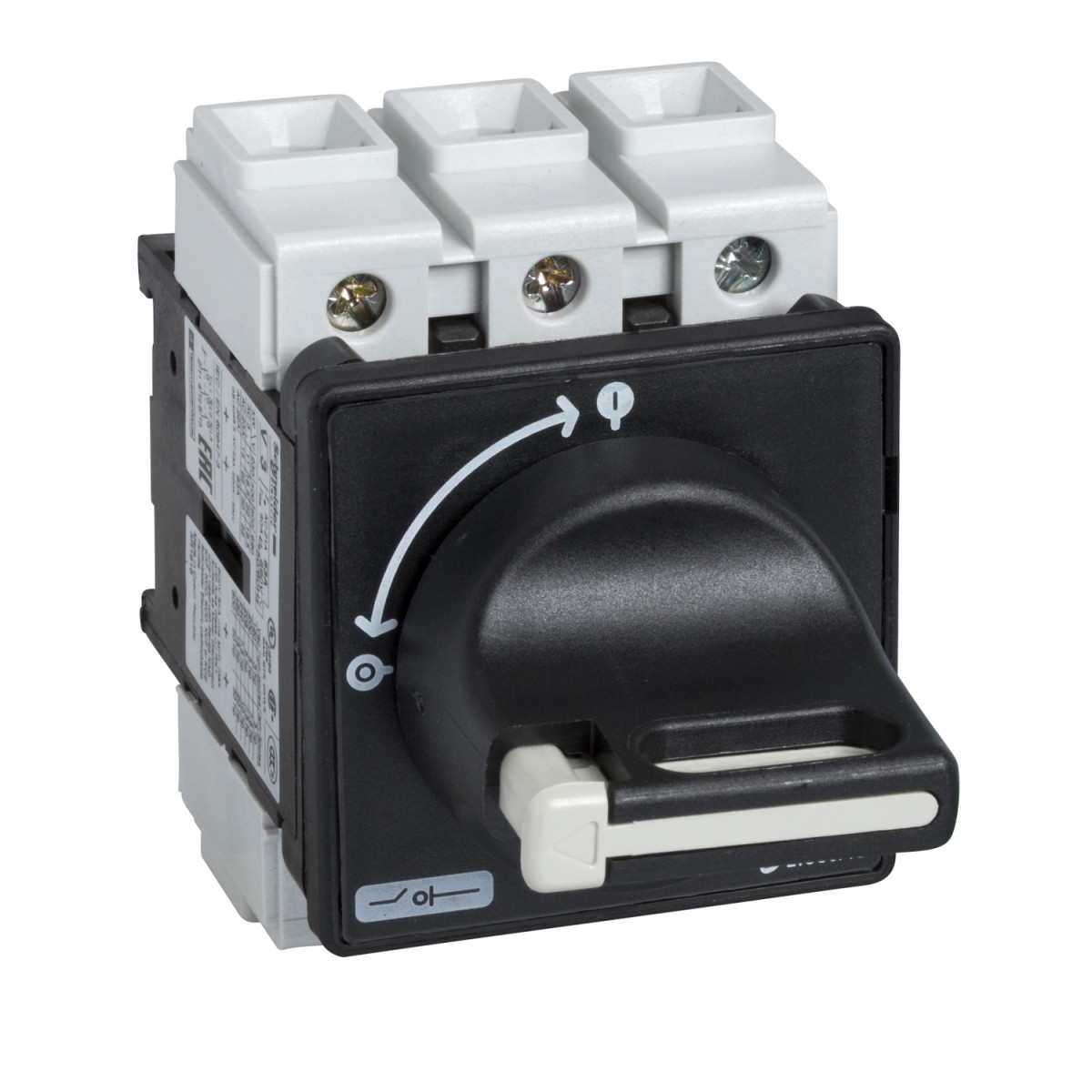

Schneider Electric TeSys Mini-Vario - VBF2 - Komplett főkapcsoló 40A, ajtóra, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys VARIO
Készülék rövid neve: VBF
Készülék alkalmazás: Megelőző karbantartás
Terméktípus: Szakaszolókapcsoló
Műszaki adatok
Készülék összetétel: Kapcsoló és forgatógomb
Rögzítési mód: Fogantyú: ajtóra, Kapcsoló: ajtóra
Szerelési módszer: 4 csavarral a forgatógombnál
Teljesítmény szint: Magas teljesítmény
Pólusok száma: 3P
Érintkezők típusa és összetétele: 3 NO
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges üzemi teljesítmény: 11 kW 690 V-nál (AC-3), 15 kW 690 V-nál (AC-23A), 11 kW 400...415 V-nál (AC-3), 15 kW 500 V-nál (AC-3), 18,5 kW 500 V-nál (AC-23A), 5,5 kW 230...240 V-nál (AC-3), 7,5 kW 230...240 V-nál (AC-23A), 15 kW 400...415 V-nál (AC-23A)
Névleges üzemi áram: 29 A AC-23 Ue: 400 V
Hagyományos szabad levegőn mért termikus áram: 40 A
Zárt téri termikus áram: 32 A
Kapcsolási jellemzők
Bekapcsolási kapacitás: 400 A 400 V-nál AC-21A, 400 A 400 V-nál AC-22A, 400 A 400 V-nál AC-23A
Kikapcsolási kapacitás: 320 A 400 V-nál (AC-21A), 320 A 400 V-nál (AC-22A), 320 A 400 V-nál (AC-23A)
Feltételes rövidzárlati áram: 10 kA 400 V-nál - társított biztosíték 50 A aM, 10 kA 400 V-nál - társított biztosíték 50 A gG
Névleges bekapcsolási rövidzárlati áram: 1 kA 400 V-nál csúcsértéknél
Névleges rövid idejű zárlati áram: 480 A 400 V-nál időtartam: 1 s
Névleges lökőfeszültség-állóság: 8 kV
Szigetelésre alkalmas: Igen
Működési jellemzők
Hálózat típusa: DC, AC
Szakaszos üzemi osztály: 30
Vezérlés típusa: Forgatógomb
Forgatógomb szerelési stílus: Közvetlen
Forgatógomb színe: Fekete
Forgatógomb előlap színe: Fekete
Forgatógomb lakatozhatóság: 1-3 lakat 4...8 mm
Jelölés: 0 - 1
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-21, 30000 ciklus DC-1...5
Csatlakozások
IEC csatlakozás: Tápáramkör: csavaros csatlakozók 10 mm² - tömör, Tápáramkör: csavaros csatlakozók 6 mm² - hajlékony - érvéghüvellyel
Meghúzási nyomaték: Tápáramkör: 2,1 N.m - csavaros csatlakozókon
Méretek és tömeg
Alapméret: 60 x 60 mm
Magasság: 74 mm
Szélesség: 60 mm
Tömeg: 0,25 kg
Környezeti adatok
Szabványok: IEC 60947-3
Termék tanúsítványok: CCC, GL, CSA, UL, UKCA
Védettségi fokozat: IP20 az IEC 60529 szerint, IP65
Védőkezelés: TC
Mechanikai robusztusság: Rezgések 10...150 Hz (1 gn) az IEC 60068-2-6 szerint, Ütések 11 ms (30 Gn) az IEC 60068-2-27 szerint
Üzemi környezeti hőmérséklet: -20...50 °C
Tűzállóság: 960 °C az IEC 60695-2-1 szerint
Kompatibilitási kód: Főkapcsoló szakaszolókapcsoló
