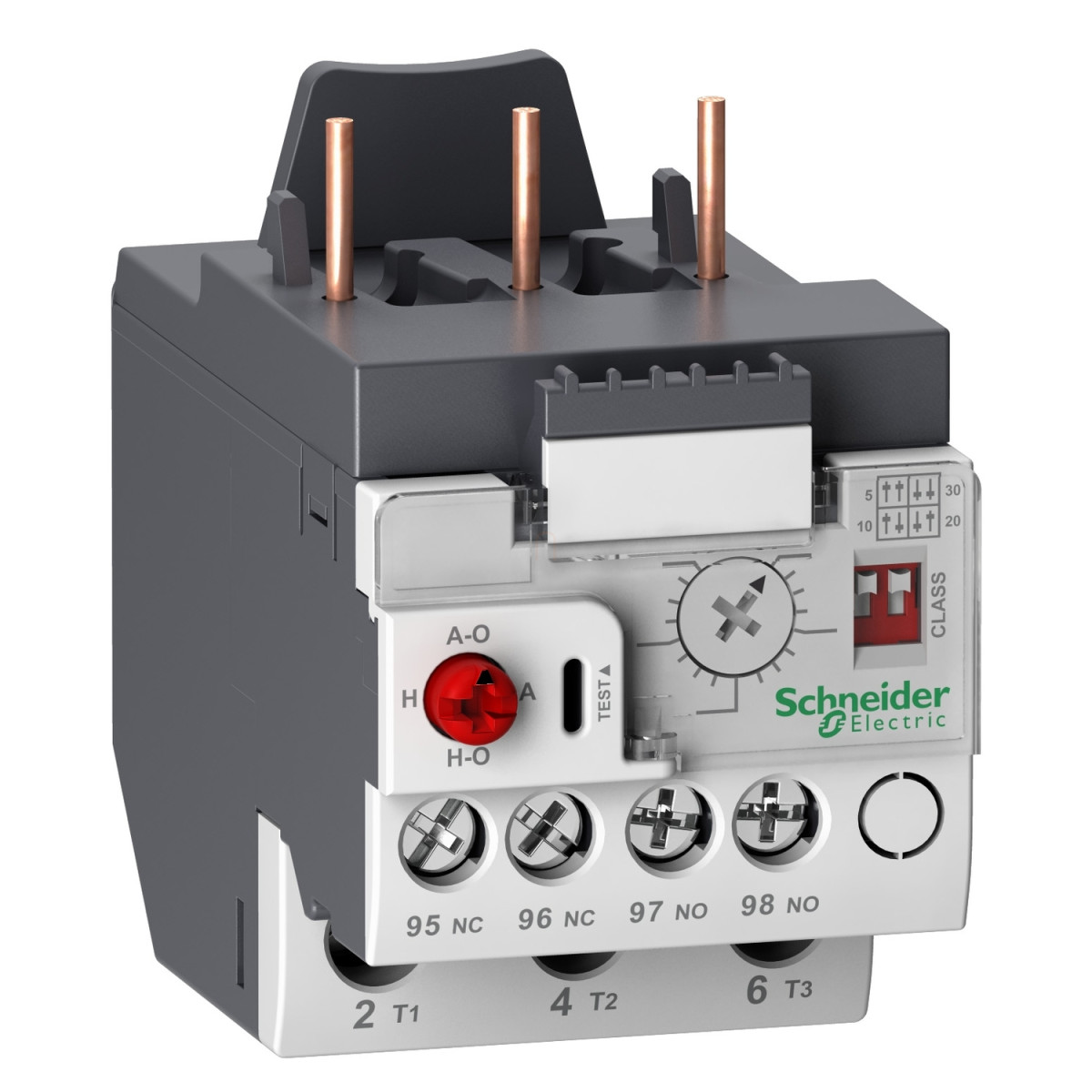

A Schneider Electric TeSys LR9 termékcsaládba tartozó LR9D01 típusú elektronikus hőkioldó relé egy kiváló megoldás a háromfázisú motorok védelmére. Ez a kompakt készülék 0,1-0,5 A tartományban biztosít megbízható túlterhelés elleni védelmet, ami ideálissá teszi kisebb teljesítményű motorok biztonságos működtetéséhez.
Az LR9D01 elektronikus hőkioldó számos kiváló műszaki tulajdonsággal rendelkezik. A TeSys LRD sorozat részeként Class 5-30 besorolású termikus védelmi osztállyal rendelkezik, amely széles körű alkalmazást tesz lehetővé. A készülék kompatibilis többféle kontaktorral is, beleértve a LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 és LC1D38 típusokat, így rugalmasan illeszkedik a meglévő rendszerekhez. A mindössze 300 mW fogyasztás energiatakarékos működést biztosít. A relét közvetlenül a kontaktor alá szerelheted, de speciális kiegészítőkkel sínre vagy lapra is rögzítheted.
A készülék kezelőfelülete felhasználóbarát és átgondolt. A piros nyomógomb a leállításért és kézi visszaállításért felel, míg a fehér tárcsával a teljes terhelési áram értéke állítható be. A két mikrokapcsolóval a kioldási osztály finomhangolható, a piros gomb pedig az automatikus visszaállítást teszi lehetővé. A 0,1-0,5 A árambeállítási tartomány precíz védelmet biztosít a motor számára. Az 1,25 In kioldási küszöbérték megfelel az IEC 60947-4-1 szabványnak, és a készülék érzékenyen reagál a fáziskiesésre is: 40%-nál nagyobb fáziskülönbség esetén 3 másodpercen belül leold. Az automatikus visszaállítási idő 1,5-4 perc között van.
Az LR9D01 elektronikus hőkioldó műszakilag rendkívül ellenálló. 690 V névleges üzemi feszültség mellett 1000 V szigetelési feszültséget bír a főáramkörben, a jelzőáramkörben pedig 690 V-ot. A jelzőáramkör hagyományos szabad levegős hőárama 5 A. A készülék lenyűgöző elektromágneses kompatibilitást mutat, ellenáll a 2 kV-os túlfeszültségnek, 8 kV-os elektrosztatikus kisülésnek, 10 V/m rádiófrekvenciás zavarnak és 2 kV-os gyors tranzienseknek az IEC szabványoknak megfelelően. A 6 kV névleges lökőfeszültség-állóság kimagasló védelmet nyújt. A termék csatlakozásai csavaros kapcsokkal vannak kialakítva, a vezérlőáramkörhöz 2,5 mm², az erőáramkörhöz pedig 16 mm² kábelek használhatók. A termék IP20-as védettséggel rendelkezik az előlapján, és széles, -25...70 °C közötti működési hőmérséklet-tartománnyal büszkélkedhet.
Schneider Electric TeSys LR9 - LR9D01 - Elektronikus hőkioldó 0,4 - 1 A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys LRD
Eszköz rövid neve: LR9D
Termék típus: Elektronikus hőkioldó relé
Relé alkalmazás: Motorvédelem
Termék kompatibilitás: LC1D09, LC1D25, LC1D32, LC1D12, LC1D38, LC1D18
Hőkioldási osztály: Class 5...30
Hőkioldási beállítási tartomány: 0,1...0,5 A
Teljesítményfelvétel: 300 mW
Szerelési mód: Kontaktor alá, Lapra (speciális kiegészítőkkel), Sínre (speciális kiegészítőkkel)
Kiegészítő műszaki adatok
Névleges üzemi feszültség [Ue]: 690 V erőáramkörhöz, 660 V jelzőáramkörhöz
Névleges szigetelési feszültség [Ui]: Erőáramkör: 1000 V, Jelzőáramkör: 690 V
Kioldási küszöbérték: 1.25 In az IEC 60947-4-1 szabványnak megfelelően
Vezérlési típus: Piros nyomógomb: leállítás és kézi visszaállítás, Fehér 2 mikrokapcsoló: állítható kioldási osztály, Piros gomb: automatikus visszaállítás, Fehér tárcsa: teljes terhelési áram beállítás
Időtartomány: 1.5...4 perc - automatikus visszaállítási idő
Hagyományos szabad levegős hőáram [Ith]: 5 A jelzőáramkörhöz
Kapcsolódó biztosíték névleges értéke: 5 A gG jelzőáramkörhöz, 5 A BS jelzőáramkörhöz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Fáziskiesés érzékenység: Fáziskülönbség > 40% 3 s az IEC 60947-4-1 szabványnak megfelelően
Elektromágneses kompatibilitás: Túlfeszültség-állóság: 2 kV közös módus az IEC 61000-4-5 szabványnak megfelelően, Elektrosztatikus kisülés-állóság: 8 kV az IEC 61000-4-2 szabványnak megfelelően, Rádiófrekvenciás zavartűrés: 10 V/m az IEC 61000-4-3 szabványnak megfelelően, Gyors tranziensek zavartűrése: 2 kV az IEC 61000-4-4 szabványnak megfelelően
Csatlakozások
Csatlakozók - kapcsok: Vezérlőáramkör: csavaros kapcsok 1 kábel 2,5 mm² - kábel merevség: tömör vagy rugalmas - kábelvég nélkül, Erőáramkör: csavaros kapcsok 1 kábel 16 mm² - kábel merevség: tömör vagy rugalmas - kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 0,8 Nm a csavaros kapcsokhoz, Erőáramkör: 3,1 Nm a csavaros kapcsokhoz
Méretek és tömeg
Magasság: 72,5 mm
Szélesség: 45 mm
Mélység: 79,9 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5
Termék tanúsítványok: IECEE CB Scheme, UL, CSA, CCC
IP védettségi fokozat: IP20 előlap az IEC 60529 szabványnak megfelelően
Környezeti üzemi hőmérséklet: -25...70 °C az IEC 60255-8 szabványnak megfelelően
Környezeti tárolási hőmérséklet: -55...80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Mechanikai robusztusság: Rezgések 10...150 Hz: 6 Gn az IEC 60068-2-6 szabványnak megfelelően, Ütések 11 ms: 15 gn az IEC 60068-2-7 szabványnak megfelelően
Dielektromos szilárdság: 6 kV 50 Hz az IEC 60255-5 szabványnak megfelelően
