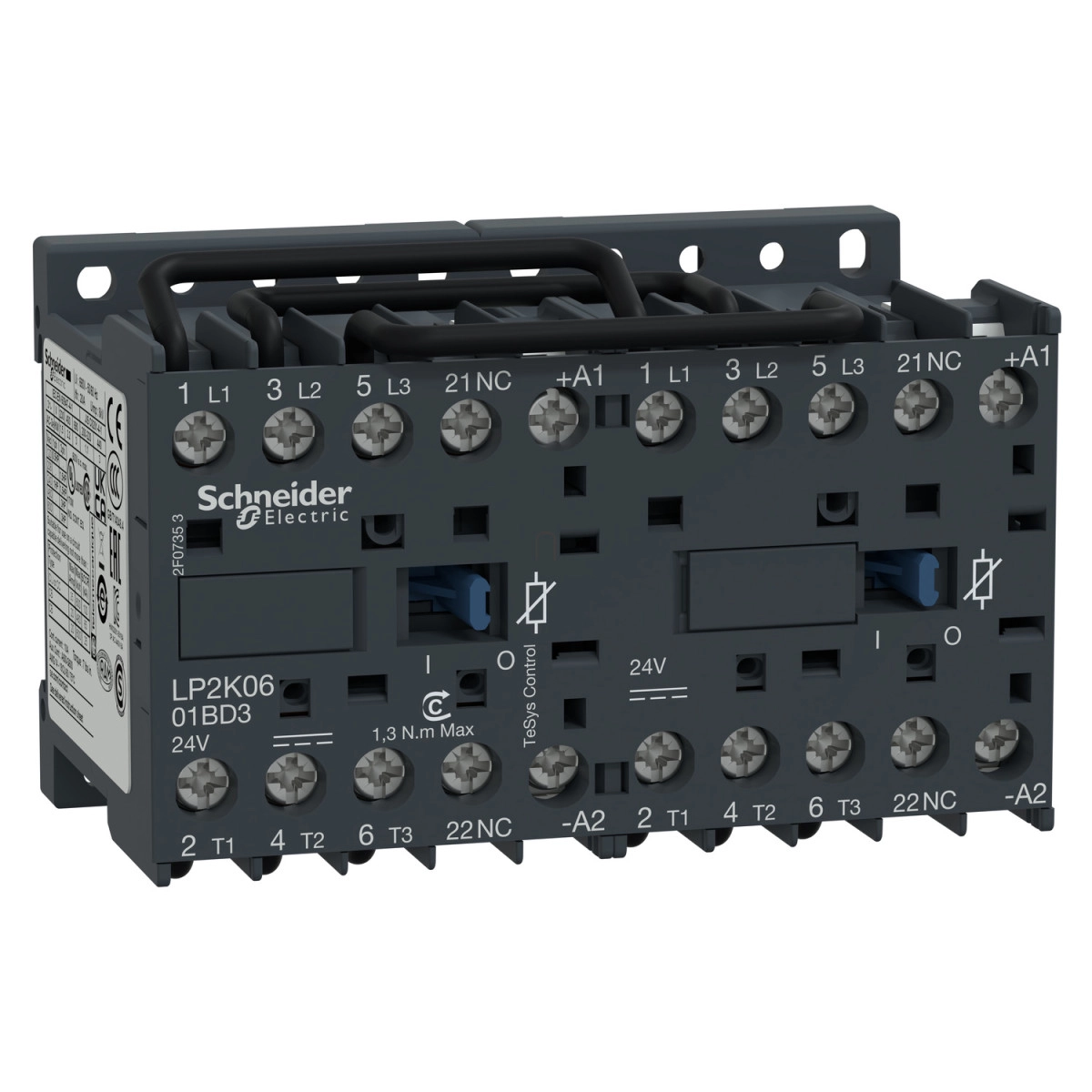

A Schneider Electric TeSys K típusú LP2K0601BD3 irányváltó mágneskapcsoló egy kompakt és sokoldalú elektromechanikus kapcsolóeszköz, amely kifejezetten motorvezérlési alkalmazásokhoz lett tervezve. Ez a 3 pólusú, AC-3/AC-3e kategóriájú kontaktor elsősorban ipari környezetben használható, ahol szükség van a motor forgásirányának megváltoztatására, például szállítószalagok, daruk, vagy egyéb irányváltást igénylő berendezések esetén.
Az LP2K0601BD3 modell 6A névleges üzemi árammal rendelkezik 440V-os feszültségen AC-3 és AC-3e alkalmazási kategóriákban, amely motorvezérlési célokra optimalizált. A termék 24V DC vezérlőfeszültséggel működik, és beépített túlfeszültség-védelmi eszközzel van felszerelve, amely megóvja a készüléket a hirtelen feszültségcsúcsoktól. A vezérlő áramkör DC standard típusú, amely biztosítja a stabil és megbízható működést. A készülék már előre összeszerelt, irányváltó tápbusszal, amely jelentősen megkönnyíti és gyorsítja a telepítést.
A TeSys K sorozat LP2K0601BD3 modellje kiemelkedő teljesítményt kínál kompakt méretekben. A készülék mindössze 58 mm magas, 90 mm széles és 57 mm mély, így kevés helyet foglal a kapcsolószekrényben. A kontaktor 3 NO (záró) teljesítmény érintkezővel és 1 NC (nyitó) segédérintkezővel rendelkezik. A teljesítmény érintkezők 690V AC 50/60 Hz, míg a jelzőáramkör legfeljebb 690V AC 50/60 Hz feszültségig használható. A motor teljesítmény tekintetében 1,5 kW-os motorok működtetésére alkalmas 220-230V AC feszültségen, 2,2 kW-os motorokhoz 380-415V AC esetén, illetve 3 kW-os motorokhoz 440/690V AC feszültségtartományban. A készülék 8 kV-os névleges lökőfeszültség-állósággal és III-as túlfeszültség kategóriával rendelkezik, amely kiváló védettséget biztosít a hálózati zavarokkal szemben. A konvencionális termikus áram 20A (60°C-on) a teljesítmény áramkörben és 10A (50°C-on) a jelzőáramkörben.
Schneider Electric TeSys K - LP2K0601BD3 - Irányváltó mágneskapcsoló műszaki adatok
Általános jellemzők
Sorozat: TeSys
Termék neve: TeSys K
Termék vagy alkatrész típusa: Irányváltó mágneskapcsoló
Eszköz rövid neve: LP2K
Eszköz alkalmazása: Vezérlés
Kontaktor alkalmazás: Motorvezérlés
Felhasználási kategória: AC-3, AC-3e, AC-4
Eszköz kivitele: Előre szerelt irányváltó tápbusszal
Elektromos jellemzők
Pólusok leírása: 3P
Erőátviteli érintkező összetétel: 3 NO
Névleges üzemi feszültség [Ue]: Erőátviteli áramkör: 690 V AC 50/60 Hz, Jelzőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 6 A (at <60 °C) at <= 440 V AC AC-3 for power circuit, 6 A (at <60 °C) at <= 440 V AC AC-3e for power circuit
Motor teljesítmény kW: 1.5 kW at 220...230 V AC 50/60 Hz, 2.2 kW at 380...415 V AC 50/60 Hz, 3 kW at 440/690 V AC 50/60 Hz
Vezérlőáramkör típusa: DC standard
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Segédérintkező összetétele: 1 NC
Névleges impulzus állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőn hőáram [Ith]: 20 A (at 60 °C) erőátviteli áramkörben, 10 A (at 50 °C) jelzőáramkörben
Névleges kapcsolási képességek
Névleges bekapcsolási áram: 110 A AC erőátviteli áramkörben IEC 60947 szerint, 110 A AC jelzőáramkörben IEC 60947 szerint
Névleges megszakítási képesség: 110 A at 220...230 V IEC 60947 szerint, 110 A at 380...400 V IEC 60947 szerint, 110 A at 415 V IEC 60947 szerint, 110 A at 440 V IEC 60947 szerint, 80 A at 500 V IEC 60947 szerint, 70 A at 660...690 V IEC 60947 szerint
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 90 mm
Mélység: 57 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 conforming to VDE 0106
Üzemi környezeti hőmérséklet: -25...50 °C
Tárolási környezeti hőmérséklet: -50...80 °C
Üzemi magasság: 2000 m without derating
