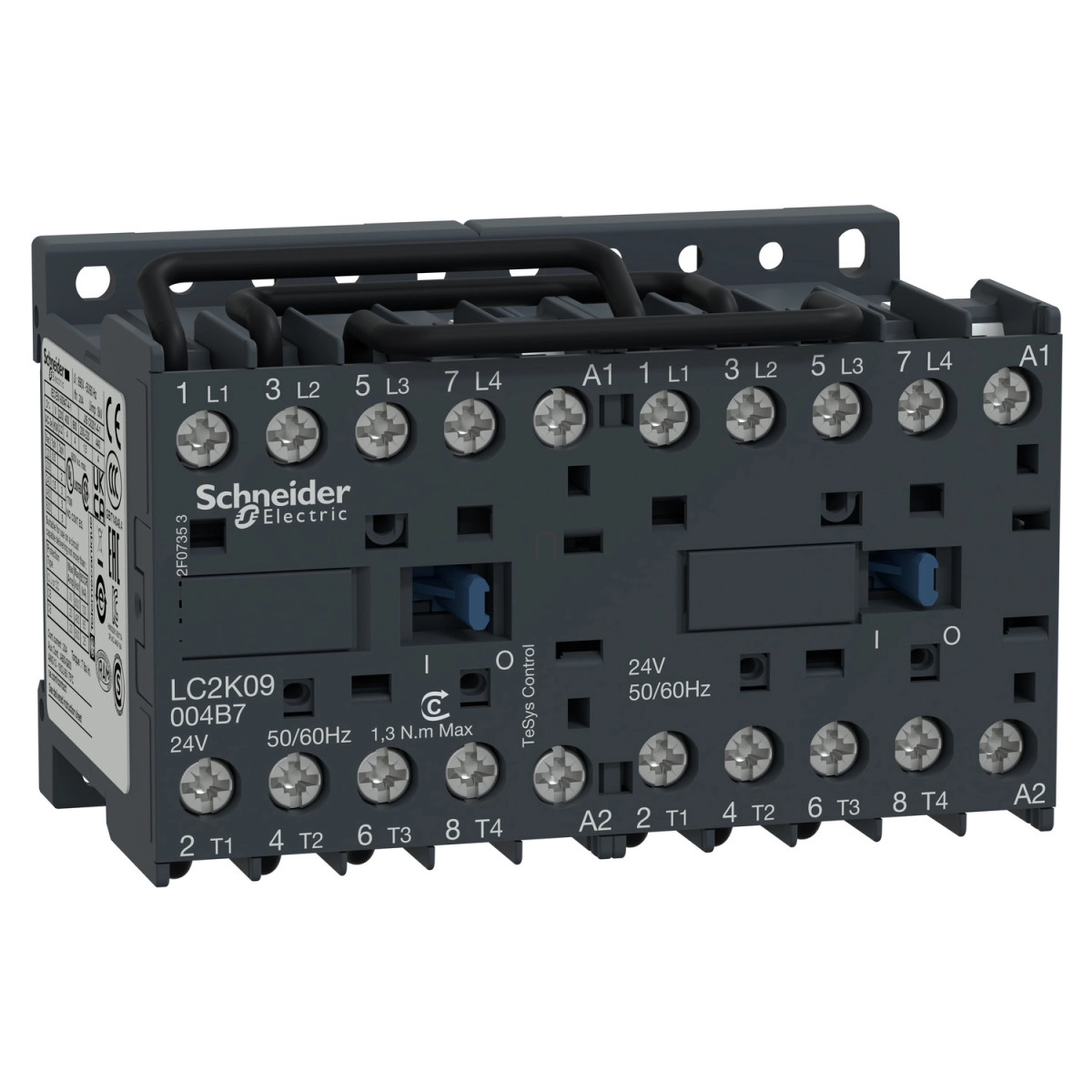

A Schneider Electric TeSys K sorozatából származó LC2K09004E7 irányváltó mágneskapcsoló kiemelkedő minőségű elektromos kapcsolóberendezés, amely kifejezetten a villamos hálózatok megbízható és hatékony vezérlésére lett kifejlesztve. Ez a 4 pólusú mágneskapcsoló előszerelt kivitelben érkezik, irányváltó teljesítmény sínszel, ami jelentősen megkönnyíti és gyorsítja a telepítési folyamatot.
A termék AC-1 felhasználási kategóriába tartozik, elsősorban rezisztív terhelések kapcsolására tervezték, így ideális választás fűtőberendezések, ellenállások vagy más ohmos jellegű fogyasztók vezérlésére. A négy NO (alaphelyzetben nyitott) érintkezős kialakítás maximális rugalmasságot biztosít a különböző áramköri megoldások kialakításakor. Az eszköz névleges üzemi feszültsége a teljesítmény áramkörben 690 V AC 50/60 Hz, míg a névleges üzemi árama 20 A (60 °C alatti környezeti hőmérsékleten) maximum 440 V AC-1 alkalmazás esetén. A vezérlőköri feszültség 48 V AC 50/60 Hz, ami illeszkedik a legtöbb ipari vezérlőrendszer szabványos feszültségszintjeihez.
A TeSys K LC2K09004E7 mágneskapcsoló kiemelkedő teljesítményjellemzőkkel rendelkezik: névleges impulzus-állósága 8 kV, túlfeszültség kategóriája III, hagyományos szabad levegős hőárama 20 A (60 °C-on), ami biztosítja a megbízható működést még igényes ipari környezetben is. A névleges bekapcsolási képessége (Irms) 110 A AC a teljesítmény áramkörben, az IEC 60947 szabványnak megfelelően. Megszakítási képessége különböző feszültségszinteken tesztelt: 110 A 220...440 V között, 80 A 500 V-on, valamint 70 A 660...690 V-on. A rövidzárlati áramok kezelésében is kimagasló: 90 A 1 másodpercig, 85 A 5 másodpercig, és így tovább, a kapcsolási idő növekedésével csökkenő áramerősség mellett. A berendezés mechanikai élettartama 5 millió kapcsolási ciklus, elektromos élettartama pedig 0,16 millió ciklus 20 A AC-1 terhelésnél, maximum 690 V feszültségszintig.
A gyakorlati felhasználást segítő műszaki paraméterei között megtalálható a mechanikus reteszelés, a lemezre vagy sínre történő szerelési lehetőség, valamint az átfogó csatlakozási opciók: csavaros kapocs terminálok, amelyek 1 vagy 2 vezeték csatlakoztatását teszik lehetővé különböző keresztmetszetekben (1,5...4 mm² tömör, 0,75...4 mm² rugalmas kábelvég nélkül, 0,34...2,5 mm² vagy 0,34...1,5 mm² rugalmas kábelvéggel). A meghúzási nyomaték 0,8...1,3 Nm között van, Philips 2-es csavarhúzót vagy 6 mm-es laposfejű csavarhúzót igényel. A működési idő mindössze 10...20 ms a tekercs gerjesztése és NO zárása, valamint a tekercs gerjesztésének megszüntetése és NO nyitása között.
A termék környezeti specifikációi is figyelemre méltóak: IP20 védelmi fokozat, TC védőkezelés, -25...50 °C üzemi hőmérséklet-tartomány, valamint 2000 m tengerszint feletti üzemeltetési magasság leminősítés nélkül. Mechanikai robusztusságra is tesztelték: különböző irányú ütésállóság (10-15 Gn 11 ms-ig) és rezgésállóság (zárt állapotban 4 Gn, nyitott állapotban 2 Gn, 5...300 Hz tartományban). A kompakt méretek (magasság: 58 mm, szélesség: 90 mm, mélység: 57 mm) lehetővé teszik a helytakarékos alkalmazást kapcsolószekrényekben vagy más korlátozott helyű installációs környezetben.
Schneider Electric TeSys K - LC2K09004E7 - Irányváltó mágneskapcsoló műszaki adatok
Alapvető információk
Termékcsalád: TeSys
Terméknév: TeSys K
Termék típus: Irányváltó mágneskapcsoló
Rövid terméknév: LC2K
Alkalmazás: Vezérlés
Kontaktor alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Kivitel: Előszerelt irányváltó teljesítmény sínszel
Műszaki specifikációk
Pólusok leírása: 4P
Teljesítmény pólus érintkező összetétel: 4 NO
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz a teljesítmény áramkörben
Névleges üzemi áram [Ie]: 20 A (60 °C alatt) maximum 440 V AC AC-1 esetén a teljesítmény áramkörben
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőköri feszültség [Uc]: 48 V AC 50/60 Hz
Névleges impulzus-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Hagyományos szabad levegős hőáram [Ith]: 20 A (60 °C-on) a teljesítmény áramkörben
Teljesítmény jellemzők
Névleges bekapcsolási képesség (Irms): 110 A AC a teljesítmény áramkörben, az IEC 60947 szabvány szerint
Névleges megszakítási képesség:
- 110 A 220...230 V-on az IEC 60947 szerint
- 110 A 380...400 V-on az IEC 60947 szerint
- 110 A 415 V-on az IEC 60947 szerint
- 110 A 440 V-on az IEC 60947 szerint
- 80 A 500 V-on az IEC 60947 szerint
- 70 A 660...690 V-on az IEC 60947 szerint
Névleges rövididejű árambírás [Icw]:
- 90 A 50 °C - 1 s a teljesítmény áramkörben
- 85 A 50 °C - 5 s a teljesítmény áramkörben
- 80 A 50 °C - 10 s a teljesítmény áramkörben
- 60 A 50 °C - 30 s a teljesítmény áramkörben
- 45 A 50 °C - 1 min a teljesítmény áramkörben
- 40 A 50 °C - 3 min a teljesítmény áramkörben
- 20 A 50 °C - >= 15 min a teljesítmény áramkörben
További jellemzők
Társított biztosíték névleges értéke: 25 A gG maximum 440 V-on a teljesítmény áramkörben, vagy 25 A aM a teljesítmény áramkörben
Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz a teljesítmény áramkörben
Névleges szigetelési feszültség [Ui]:
- 600 V a teljesítmény áramkörben, az UL 508 szerint
- 690 V a teljesítmény áramkörben, az IEC 60947-4-1 szerint
- 600 V a teljesítmény áramkörben, a CSA C22.2 No 14 szerint
Elektromos élettartam: 0,16 millió ciklus 20 A AC-1 terhelésnél, maximum 690 V-on
Reteszelés típusa: Mechanikus
Szerelési alap: Lemez vagy sín
Csatlakozások
Csatlakozások - terminálok:
- Csavaros kapocs terminálok 1 vezeték(ek) 1,5…4 mm² tömör
- Csavaros kapocs terminálok 1 vezeték(ek) 0,75…4 mm² rugalmas kábelvég nélkül
- Csavaros kapocs terminálok 1 vezeték(ek) 0,34…2,5 mm² rugalmas kábelvéggel
- Csavaros kapocs terminálok 2 vezeték(ek) 1,5…4 mm² tömör
- Csavaros kapocs terminálok 2 vezeték(ek) 0,75…4 mm² rugalmas kábelvég nélkül
- Csavaros kapocs terminálok 2 vezeték(ek) 0,34…1,5 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 0,8…1,3 N.m - csavaros kapocs terminálokon Philips No 2 vagy lapos Ø 6 mm
Időzítések
Működési idő: 10...20 ms tekercs gerjesztése és NO zárása, valamint 10...20 ms tekercs gerjesztésének megszüntetése és NO nyitása
Biztonsági adatok
Biztonsági megbízhatósági szint:
- B10d = 1369863 ciklus kontaktor névleges terheléssel, az EN/ISO 13849-1 szerint
- B10d = 20000000 ciklus kontaktor mechanikai terheléssel, az EN/ISO 13849-1 szerint
Mechanikai adatok
Mechanikai élettartam: 5 millió ciklus
Maximális működési frekvencia: 3600 ciklus/óra
Méretek (magasság x szélesség x mélység): 58 mm x 90 mm x 57 mm
Környezeti feltételek
IP védettségi fokozat: IP20 a VDE 0106 szerint
Védőkezelés: TC az IEC 60068 és a DIN 50016 szerint
Üzemi környezeti hőmérséklet: -25…50 °C
Tárolási környezeti hőmérséklet: -50…80 °C
Üzemeltetési magasság: 2000 m leminősítés nélkül
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság
Ütésállóság (zárt kontaktor):
- X tengely: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint
- Y tengely: 15 Gn 11 ms-ig az IEC 60068-2-27 szerint
- Z tengely: 15 Gn 11 ms-ig az IEC 60068-2-27 szerint
Ütésállóság (nyitott kontaktor):
- X tengely: 6 Gn 11 ms-ig az IEC 60068-2-27 szerint
- Y tengely: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint
- Z tengely: 10 Gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság:
- Zárt kontaktor: 4 Gn, 5...300 Hz az IEC 60068-2-6 szerint
- Nyitott kontaktor: 2 Gn, 5...300 Hz az IEC 60068-2-6 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
