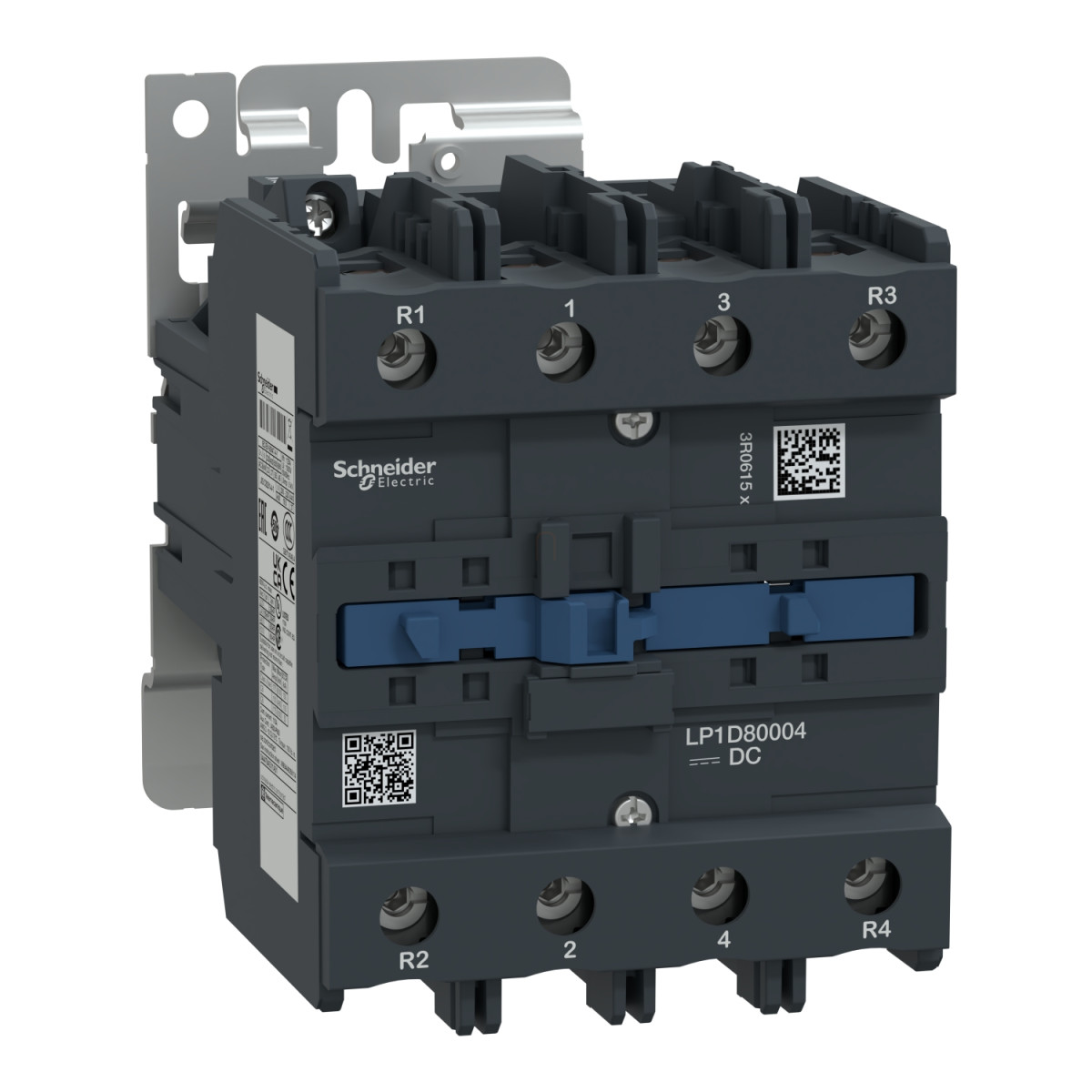

DC mágneskapcsoló, 125A (AC1), csavaros csatlakozású, 4Z pólus LP1D80004ED Schneider
\nDC mágneskapcsoló, 125A (AC1), csavaros csatlakozású, 4Z pólus. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LP1D - mágneskapcsoló alkalmazás: ellenálló töltés - felhasználási kategória: AC-1 - pólusok megnevezése: 4P - pólus érintkező összetétel: 4 NO - Ue névleges üzemi feszültség: <= 1000 V AC 25...400 Hz esetén főáramkör, <= 300 V DC esetén főáramkör - tekercstípus: DC standard - túlfeszültség kategória: III - Icw névleges rövidzárlati kiállási áram: 135 A <= 40 °C 10 perc főáramkör, 320 A <= 40 °C 1 perc főáramkör, 640 A <= 40 °C 10 s főáramkör, 990 A <= 40 °C 1 s főáramkör - kapcsolt biztosíték méretezés: 160 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 200 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 1000 V esetén főáramkör megfelel IEC 60947-4-1, 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL - védőfedél: nincs - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítvány: BV, CCC, CSA, DNV, EAC, GL, LROS (Lloyds register of shipping), UL - meghúzási nyomaték: főáramkör : 9 N.m - mellett csatlakozó - csavarhúzóval Ø 6 - 8 mm-es lemez, főáramkör : 9 N.m - mellett csatlakozó hexagonális 4 mm, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 20...35 ms zárul, 6...20 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
