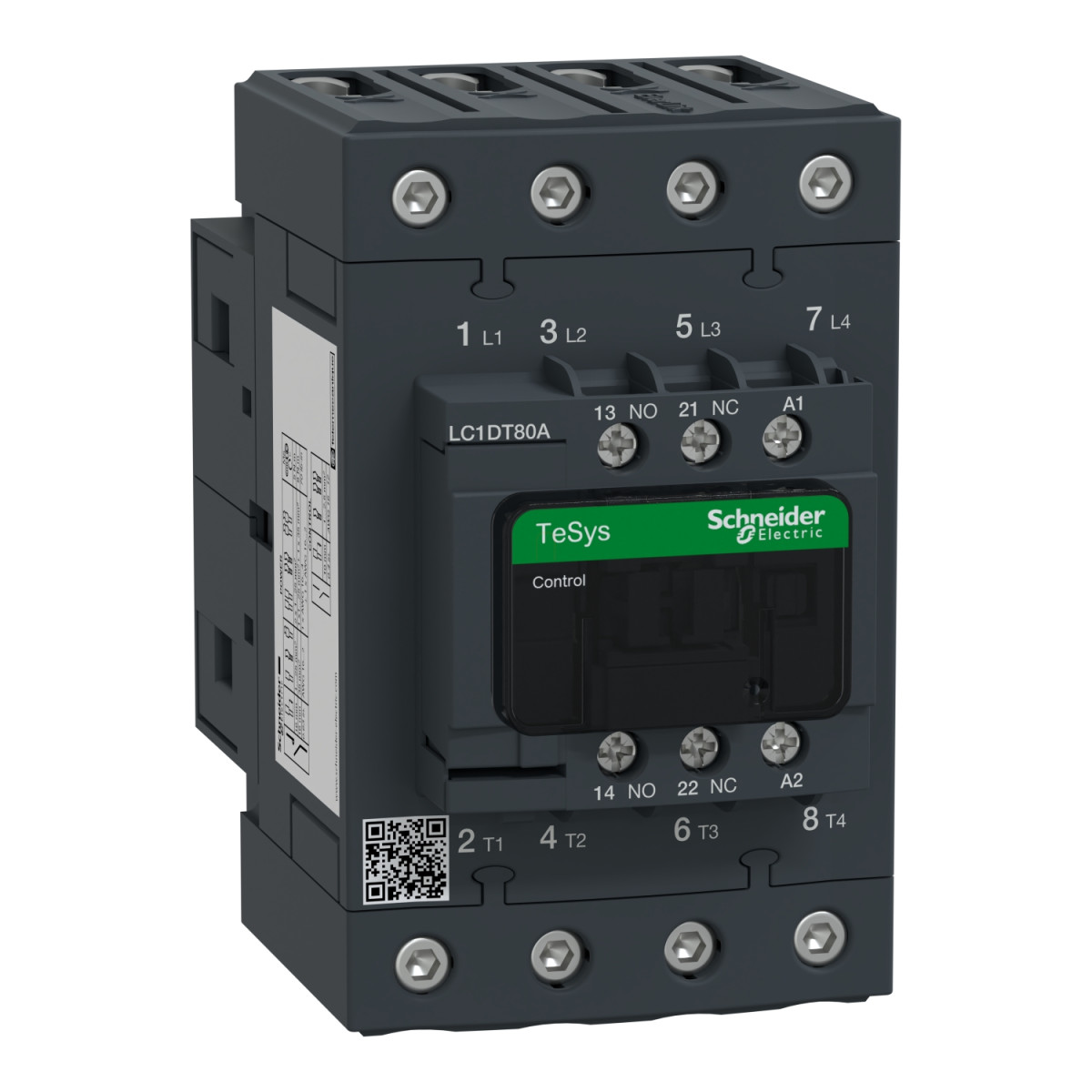

A Schneider Electric TeSys Deca termékcsalád LC1DT80AB7 típusú mágneskapcsolója egy nagyteljesítményű, 4 pólusú kapcsolóberendezés, amely elsősorban ipari környezetben alkalmazható elektromos áramkörök kapcsolására. Ez a 4 NO (4 nyitó) érintkezővel rendelkező kontaktor kifejezetten AC-1 alkalmazási kategóriába tartozó ellenállás jellegű terhelések kapcsolására lett optimalizálva, ahol akár 80A áramerősségig terhelhető 440V feszültségszintig.
A TeSys Deca sorozat kiváló műszaki paraméterekkel rendelkezik, amit a részletes specifikációk is alátámasztanak. A kontaktor vezérlőtekercs feszültsége 24V AC 50/60Hz, amely széles működési tartománnyal rendelkezik: működéskor 0,8-1,1 Uc (-40...60°C) 50Hz esetén, illetve 0,85-1,1 Uc (-40...60°C) 60Hz esetén, magasabb hőmérsékleten (60...70°C) pedig 1-1,1 Uc tartományban. Az elengedési feszültség 0,3-0,6 Uc (-40...70°C) tartományban van. A tekercs bekapcsolási teljesítménye 160 VA 50 Hz, illetve 140 VA 60 Hz frekvencián, míg tartási teljesítménye mindössze 15 VA 50 Hz, illetve 13 VA 60 Hz esetén, ami energiatakarékos működést biztosít.
A mágneskapcsoló kiemelkedő elektromos és mechanikai élettartammal rendelkezik: mechanikai élettartama 6 millió kapcsolási ciklus, elektromos élettartama pedig 1,4 millió ciklus 80A AC-1 üzemmódban, 440V-nál. A készülék IP20-as védettségű előlappal rendelkezik az IEC 60529 szabványnak megfelelően, és rendkívül robusztus kivitelű: zárt állapotban akár 4 Gn erősségű rezgéseket is elvisel 5-300 Hz tartományban, és 15 Gn erősségű ütéseknek is ellenáll 11 ms időtartamig. A termék számos nemzetközi szabványnak megfelel, többek között: IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1, valamint CSA C22.2 No 14, és rendelkezik UL, CSA, CCC, GOST, GL, DNV, RINA, LROS és BV tanúsítványokkal is.
Az LC1DT80AB7 mágneskapcsoló műszaki jellemzői közé tartozik még a széles üzemi hőmérséklet-tartomány (-40...60°C, 60-70°C között terheléssel csökkentve), a nagy magasságú telepíthetőség (0-3000 m), valamint a 850°C-os tűzállóság az IEC 60695-2-1 szerint. A V1 lángállóságú (UL 94 szerint) készülékház 122 mm magas, 70 mm széles és 120 mm mély. A csatlakozás csavaros kapcsokkal történik, mind a vezérlő, mind a teljesítmény áramkörök esetében. A teljesítmény áramkörnél 1-35 mm² keresztmetszetű vezetékek csatlakoztathatók flexibilis vagy merev vezetőkkel, míg a vezérlő áramkörnél 1-4 mm² vezetékek alkalmazhatók. A megfelelő csatlakoztatáshoz 5-8 Nm nyomaték szükséges a teljesítmény áramkörnél, és 1,7 Nm a vezérlő áramkörnél.
Schneider Electric TeSys D - LC1DT80AB7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 80 A, tek. 24V AC 50/60Hz műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Mágneskapcsoló
Rövid megnevezés: LC1D
Alkalmazás: Ellenállás jellegű terhelés
Alkalmazási kategória: AC-1
Pólusok: 4P (4 NO)
Üzemi adatok
Névleges üzemi feszültség: Teljesítmény áramkör: ≤ 690 V AC 25...400 Hz
Teljesítmény áramkör: ≤ 300 V DC
Névleges üzemi áram: 80 A (60 °C alatt) ≤ 440 V AC AC-1 teljesítmény áramkörnél
Vezérlő áramkör feszültsége: 24 V AC 50/60 Hz
Műszaki paraméterek
Érintkező összetétel: 4 NO
Hagyományos szabad levegőn megengedett áram: 10 A (60 °C-on) jelző áramkörnél
80 A (60 °C-on) teljesítmény áramkörnél
Bekapcsolási áram: 1000 A 440 V-nál teljesítmény áramkörnél az IEC 60947 szerint
Kikapcsolási áram: 1000 A 440 V-nál teljesítmény áramkörnél az IEC 60947 szerint
Átlagos impedancia: 1,6 mOhm - Ith 80 A 50 Hz teljesítmény áramkörnél
Teljesítmény disszipáció pólusonként: 10,2 W AC-1
Szigetelési adatok
Névleges szigetelési feszültség: Teljesítmény áramkör: 690 V az IEC 60947-4-1 szerint
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947 szerint
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 6 millió ciklus
Elektromos élettartam: 1,4 millió ciklus 80 A AC-1 Ue ≤ 440 V
Vezérlő áramkör típusa: AC 50/60 Hz
Tekercs technológia: Beépített zavarszűrő modul nélkül
Működési idő: 4...19 ms nyitás, 12...26 ms zárás
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Fizikai jellemzők
Magasság: 122 mm
Szélesség: 70 mm
Mélység: 120 mm
Környezeti feltételek
IP védettség: IP20 előlap az IEC 60529 szerint
Védőkezelés: TH az IEC 60068-2-30 szerint
Megengedett környezeti hőmérséklet: -40...60 °C
60...70 °C csökkentett terheléssel
Működési magasság: 0...3000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángterjedés: V1 az UL 94 szerint
Szabványok és tanúsítványok
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
IEC 60335-1
