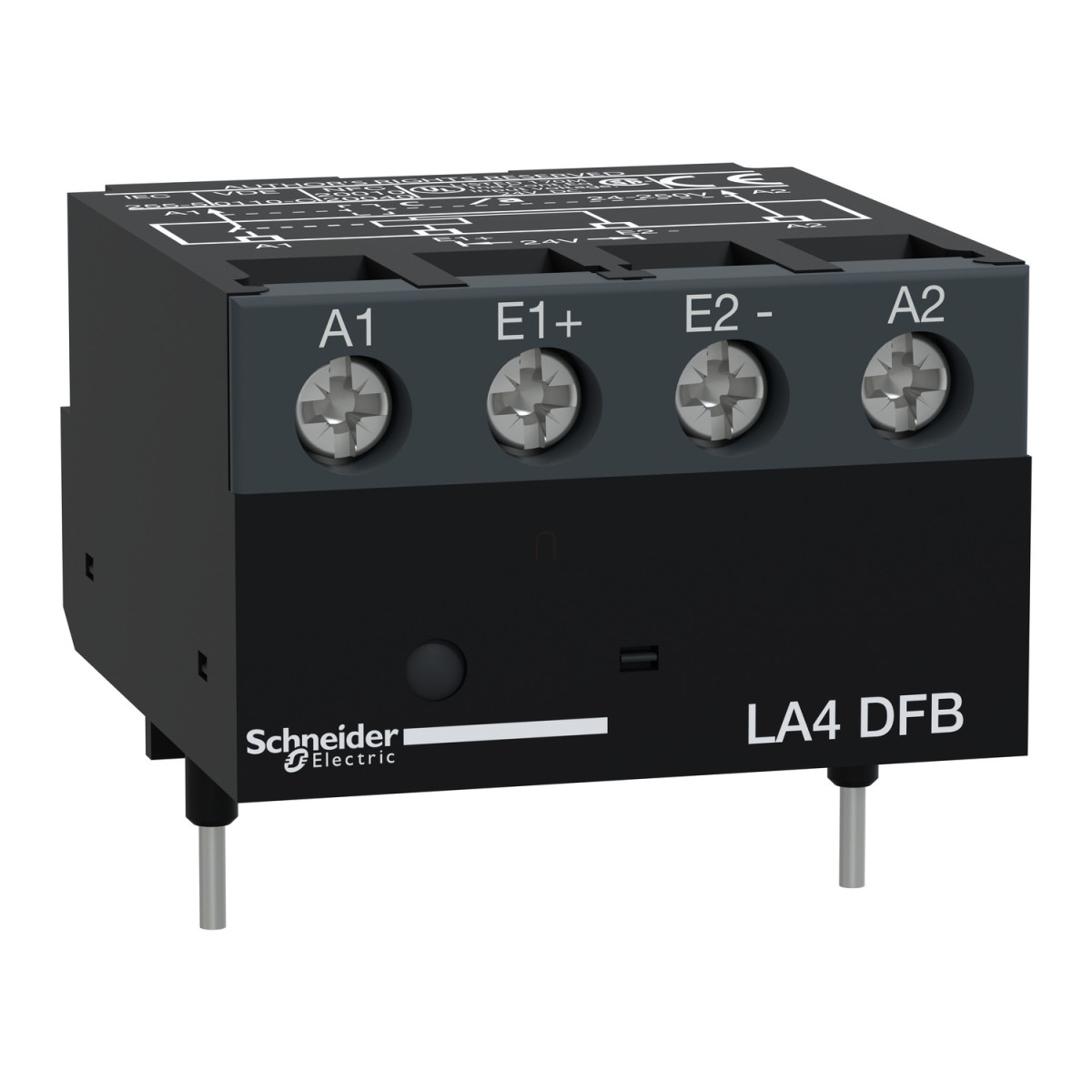

A Schneider Electric TeSys Deca LA4DFB interfész erősítő modul egy kiváló minőségű elektromechanikus relé, amely ipari automatizálási rendszerekben használható különböző vezérlési feladatok megoldására. Ez a kompakt méretű, felülre szerelhető modul tökéletes választás, amikor megbízható jelillesztésre és jelerősítésre van szükség az ipari környezetekben.
A LA4DFB interfész modul 24V DC tápfeszültséggel működik, míg szigetelési feszültsége 250V, ami megfelel az IEC 60947-5-1 szabványnak. Kompatibilis a TeSys termékcsalád LC1D09...D150 típusú eszközeivel, ami rugalmas beépíthetőséget biztosít különböző ipari alkalmazásokban. Az eszköz 3 pólusú kialakítással rendelkezik, ami lehetővé teszi többféle áramkör vezérlését egyidejűleg. A modul tápfeszültség tartománya 17-30V DC között mozoghat 20°C-on, ami megfelelő rugalmasságot biztosít a különböző rendszerekben való alkalmazáshoz.
A LA4DFB működési jellemzőit tekintve kiemelendő a 25 mA-es áramfogyasztás 20°C-on, valamint a garantált 0 állapotú áram, amely nem haladja meg a 2 mA-t. Az eszköz garantált feszültségszintjei: 0 állapotban kevesebb mint 2,4V, míg 1-es állapotban legalább 17V. Az interfész modul működési feszültségtartománya 24-250V AC között van, ami sokoldalúan használhatóvá teszi különböző vezérlési rendszerekben. A készülék elektromos élettartama kiemelkedően magas, 10 millió kapcsolási ciklus 240V feszültségnél. A modul állapotának vizuális ellenőrzését LED kijelző segíti, amely egyértelmű visszajelzést ad a működésről. A beépített dióda védelmet biztosít a helytelen bekötés vagy feszültségcsúcsok ellen.
A Schneider Electric TeSys Deca LA4DFB interfész modul csatlakozási lehetőségei rugalmasak: a vezérlő áramkörhöz 1-es és 2-es csatlakozók állnak rendelkezésre, amelyekhez 1-2,5 mm² keresztmetszetű, hajlékony vagy tömör vezetékek csatlakoztathatók, érvéghüvellyel vagy anélkül. Az eszköz mindössze 12 mm magasságú, és IP2X védettséggel rendelkezik az IEC 60529 szabvány szerint. Széles működési hőmérséklet-tartománya (-25...55°C) és tárolási hőmérséklet-tartománya (-40...80°C) biztosítja, hogy különböző környezeti feltételek mellett is megbízhatóan működjön. A készülék hődisszipációja a vezérlő áramkörben 0,6W, és 4 ms-os mikro-megszakadás immunitással rendelkezik, ami stabil működést tesz lehetővé még rövid feszültségkimaradások esetén is. A hagyományos szabad levegőn mérhető termikus áramerőssége 8A 50°C-on, ami megfelelő teljesítményt biztosít a legtöbb ipari alkalmazásban.
Schneider Electric TeSys D - LA4DFB - Interfész relé, 24V műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Eszköz rövidnév: LA4D
Pólusok leírása: 3P
Termék típusa: Interfész modul
Termék kompatibilitás: LC1D09...D150
Kiegészítő jellemzők
Szerelési mód: Felülre szerelhető
Technológia típusa: Elektromechanikus
Névleges tápfeszültség: 24 V DC
Vezérlőáramkör feszültség határértékei: 17...30 V 20°C-on DC
Névleges szigetelési feszültség: 250 V - vezérlőáramkörhöz, IEC 60947-5-1 szabványnak megfelelően
Csatlakozók:
- Vezérlőáramkör: 1-es csatlakozó, 1 kábel(ek) 1...2,5 mm² hajlékony érvéghüvellyel
- Vezérlőáramkör: 1-es csatlakozó, 1 kábel(ek) 1...2,5 mm² hajlékony érvéghüvely nélkül
- Vezérlőáramkör: 1-es csatlakozó, 1 kábel(ek) 1...2,5 mm² tömör érvéghüvellyel
- Vezérlőáramkör: 1-es csatlakozó, 1 kábel(ek) 1...2,5 mm² tömör érvéghüvely nélkül
- Vezérlőáramkör: 2-es csatlakozó, 2 kábel(ek) 1...2,5 mm² hajlékony érvéghüvellyel
- Vezérlőáramkör: 2-es csatlakozó, 2 kábel(ek) 1...2,5 mm² hajlékony érvéghüvely nélkül
- Vezérlőáramkör: 2-es csatlakozó, 2 kábel(ek) 1...2,5 mm² tömör érvéghüvellyel
- Vezérlőáramkör: 2-es csatlakozó, 2 kábel(ek) 1...2,5 mm² tömör érvéghüvely nélkül
Névleges üzemi feszültség: Vezérlőáramkör: 24...250 V AC
Áramfogyasztás: 25 mA 20°C-on
Garantált 0 állapotú áram: <= 2 mA
Garantált 0 állapotú feszültség: < 2,4 V
Garantált 1 állapotú feszültség: 17 V
Elektromos élettartam: 10 millió ciklus 240 V-on
Helyi jelzés: LED kijelző
Magasság: 12 mm
Környezeti jellemzők
Szabványok: IEC 60255-5
Termék tanúsítványok: UL, CSA
Hagyományos szabad levegőn mérhető termikus áramerősség: 8 A 50°C-on
Védelem típusa: Beépített dióda
IP védettségi fokozat: IP2X az IEC 60529 szabványnak megfelelően
Környezeti hőmérséklet működés közben: -25...55°C
Megengedett környezeti hőmérséklet az eszköz körül: -25...70°C
Környezeti hőmérséklet tárolás esetén: -40...80°C
Hőleadás: 0,6 W a vezérlőáramkörnél
Mikro-megszakadások elleni immunitás: 4 ms
