A Schneider Electric NSYBHS600 vízszintes gyűjtősín tartó egy professzionális, ipari villamos rendszerek kialakításához tervezett, magas teherbírású komponens, amely akár 3200 A áramerősségig használható. Ez a PanelSeT termékcsalád része, kifejezetten a 600 mm-es kivitelben, amely optimális megoldást kínál nagyteljesítményű elosztószekrények és kapcsolóberendezések gyűjtősín rendszereinek kialakításához.
A NSYBHS600 cikkszámú termék egy sokoldalúan használható gyűjtősín tartó, amely kompatibilis számos Schneider rendszerrel, köztük a PanelSeT SF, PanelSeT SFM, PanelSeT SFX, Linergy LGYE, Linergy BS és Prisma PH termékcsaládokkal. Ez a kompatibilitás biztosítja, hogy a termék rugalmasan illeszkedjen meglévő vagy új rendszerekbe, ezáltal megkönnyítve a tervezést és a kivitelezést. A tartószerkezet vízszintes pozícióban helyezhető el az elosztószekrényen belül, és a függőleges tartóoszlopokra szerelhető, ami biztosítja a stabil és biztonságos elhelyezést még nagy áramterhelés esetén is.

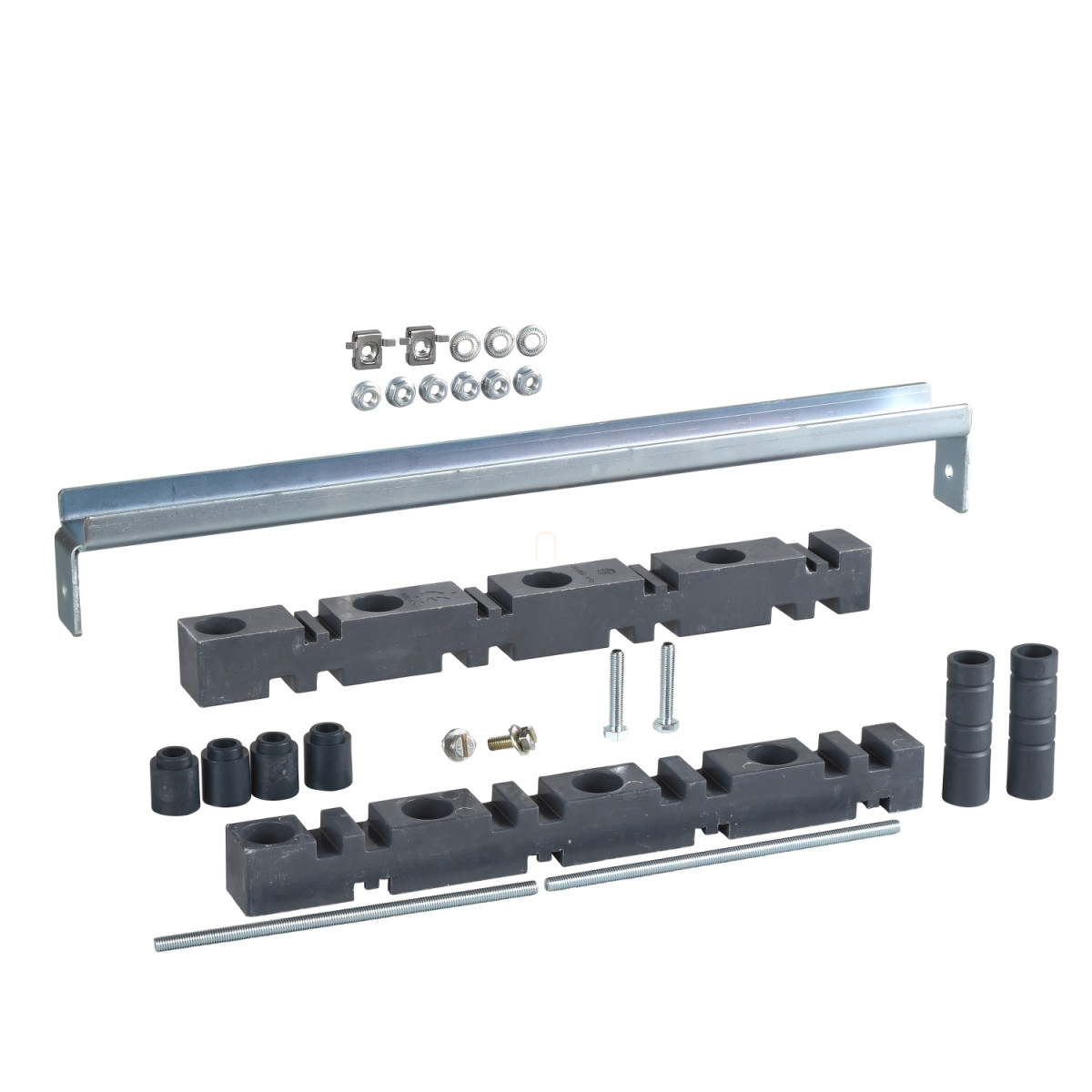

Műszaki kialakítását tekintve a NSYBHS600 egy átgondolt, komplex termék: tartalmaz egy fém tartószerkezetet és két szigetelő sín tartót. A sín tartó anyaga műanyag, míg a fém tartószerkezet acélból készült, így biztosítva a szükséges mechanikai szilárdságot és elektromos szigetelést. A termék rögzítése rögzítőelemek segítségével történik, és az elhelyezés rugalmasságát 510 mm-es rögzítési központtávolság biztosítja. A szerkezet méretei is optimalizáltak: 59,25 mm magasság és 39 mm mélység, így illeszkedve a standard kapcsolószekrény-méretekhez. A termék speciálisan tervezve van a Linergy BS vízszintes gyűjtősín – fix típusú csatlakozáshoz, amely biztosítja a szakszerű és biztonságos elektromos kapcsolatot.
A Schneider Electric NSYBHS600 ideális választás professzionális villanyszerelők, rendszertervezők és kivitelezők számára, akik nagy teljesítményű elosztórendszerek kialakításán dolgoznak. A termék maximum 3200 A névleges áram kezelésére képes, ami alkalmassá teszi ipari létesítmények, adatközpontok, kereskedelmi épületek vagy kritikus infrastruktúrák energiaelosztó rendszereinek kiépítéséhez. Az ilyen nagy áramerősség-tartományban működő rendszereknél különösen fontos a megfelelő minőségű és teljesítményű alkatrészek használata, amelyet a Schneider Electric márkanév és a termék professzionális kivitele garantál.
Schneider Electric Spacial SF - NSYBHS600 -2 vízszintes gyűjtősín tartó 3200A (600) műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Terméktípus: Gyűjtősín tartó
Kategória: Gyűjtősín tartozék
Alkalmazás: Többcélú, Prisma alkalmazás
Kompatibilitás és telepítés
Rendszer kompatibilitás: PanelSeT SF, Linergy LGYE, Linergy BS, Prisma PH, PanelSeT SFM, PanelSeT SFX
Szerelési hely: Szekrény szerkezeten
Rögzítési felület: Függőleges tartóoszlopok
Gyűjtősín pozíció: Vízszintes
Szekrény-eszköz csatlakozás: Linergy BS vízszintes gyűjtősín - fix
Szerkezeti jellemzők
Összetétel: Rögzítőelemek, 1 fém tartó, 2 szigetelő sín tartó
Anyag: Sín tartó: műanyag, Fém tartó: acél
Rögzítési mód: Rögzítőelemmel
Méret és villamos adatok
Magasság: 59,25 mm
Szélesség: Rögzítési távolság: 510 mm
Mélység: 39 mm
Névleges áram [In]: 3200 A
