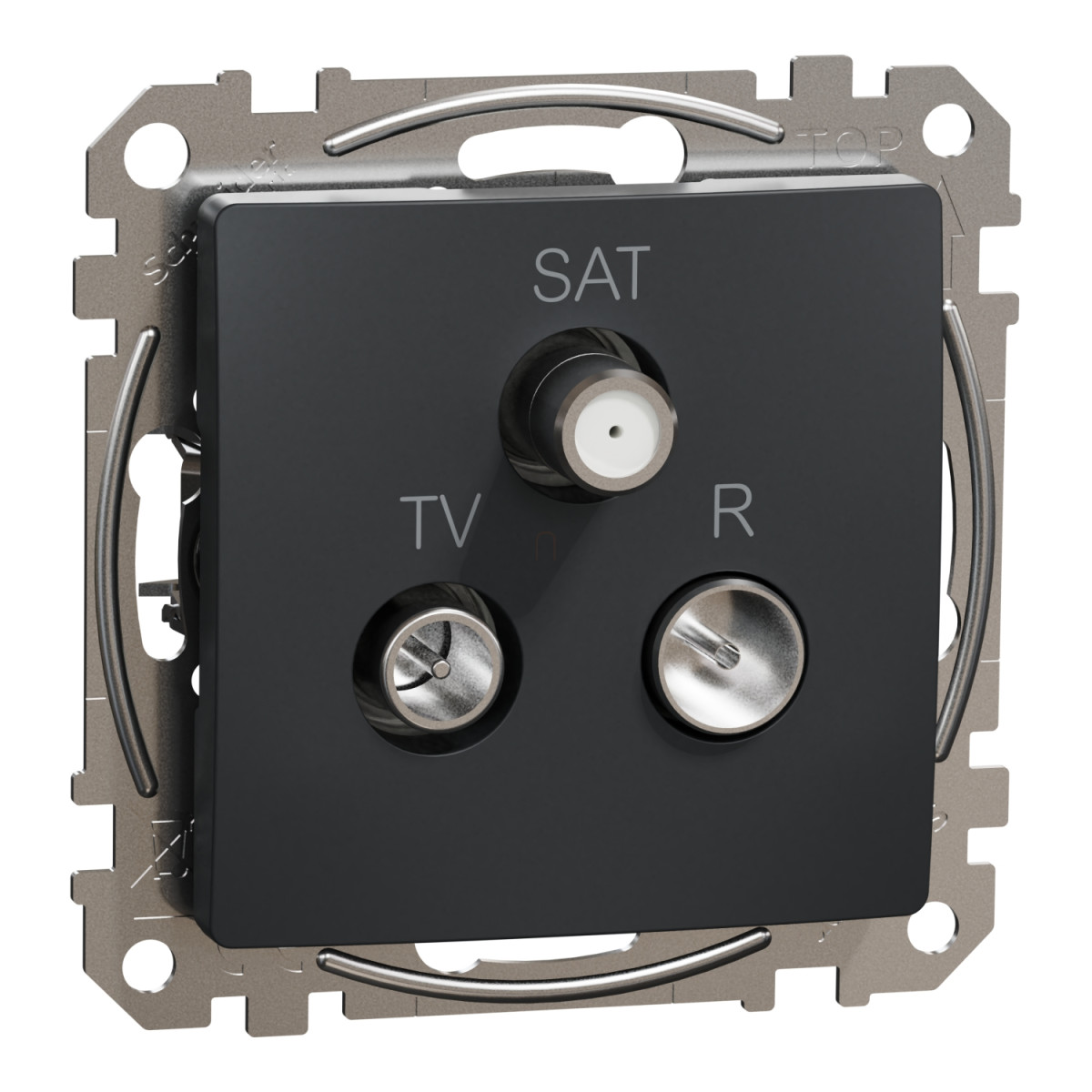

A Schneider Electric Sedna Design & Elements termékcsalád SDD114484 cikkszámú TV/SAT/R aljzata egy professzionális minőségű, átmenő típusú, antracit színű elektromos szerelvény, amely modern lakó- és kereskedelmi terek médiapontjainak kialakításához ideális választás. Ez a 7 dB csillapítású aljzat kifejezetten olyan helyiségekbe ajánlott, ahol televízió, rádió és műholdas jelek együttes fogadására és továbbítására van szükség.
A termék három kimeneti ponttal rendelkezik: egy 9,52 mm-es male IEC csatlakozó a TV jel, egy female IEC csatlakozó az R (rádió) jel, valamint egy 9,52 mm-es female IEC csatlakozó a SAT jel számára. Az átmenő (intermediate) kialakításának köszönhetően a jelet továbbítja a következő aljzat felé, így ideális választás több vételi pont sorba kötéséhez. A csillapítási értékek a TV jel esetében 47-2200 MHz frekvenciatartományban 7 dB, az R jel esetében 88-125 MHz frekvenciatartományban 10 dB, míg a SAT jel esetében 950-2400 MHz frekvenciatartományban mindössze 3 dB, ami kiváló jelminőséget biztosít minden csatlakoztatott eszköz számára.
Az SDD114484 termék fő műszaki jellemzői közé tartozik az antracit (RAL 7021) színű, UV-stabilizált ABS műanyag matt felület, amely elegáns megjelenést kölcsönöz a szerelvénynek. A csavaros csatlakozókkal rendelkező aljzat süllyesztett kivitelben telepíthető, rögzítése történhet karmokkal (a karmok működési tartománya 55-70 mm között) vagy csavarokkal. A termék méretei: 73 mm szélesség, 73 mm magasság, 41 mm mélység, a látható rész mélysége pedig 17,4 mm. A beépítési mélység 22,5 mm, ami alkalmassá teszi standard szerelődobozokba való beépítésre.
A Schneider Electric Sedna Design & Elements TV/SAT/R aljzata IP20 védettségi szinttel és IK02 ütésállósággal rendelkezik, megfelelve a CE előírásoknak. A termék professzionális felhasználásra készült, így kiváló választás villanyszerelők, rendszerintegrátorok és kivitelezők számára, akik megbízható és hosszú élettartamú médiaelosztó megoldást keresnek lakó- és kereskedelmi épületekbe. Az SDD114484 cikkszámú antracit színű TV/SAT/R aljzat a Sedna Design & Elements család részeként illeszkedik a termékcsalád többi szerelvényéhez, biztosítva az egységes megjelenést egy komplett villanyszerelési rendszer részeként.
Schneider Electric Sedna Design & Elements - SDD114484 -TV/R/SAT aljzat, átmenő, 7 dB, antracit műszaki adatok
Általános jellemzők
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Funkció: TV/SAT/R aljzat
Alkalmazás: Média eszköz támogatás
Szállítási forma: Mechanizmus rögzítő kerettel
TV aljzat típusa: Átmenő aljzat
Fő színárnyalat: Antracit
Csatlakozók és teljesítmény jellemzők
TV csatlakozó típusa: 1 male IEC 9,52 mm
FM csatlakozó típusa: Female IEC 1
SAT csatlakozó típusa: 1 female IEC 9,52 mm
Kimenetek száma: 3
Átmenő veszteség: 7 dB
Csillapítás: 7 dB TV jelre 47...2200 MHz frekvencián, 10 dB R jelre 88...125 MHz frekvencián, 3 dB SAT jelre 950...2400 MHz frekvencián
Fizikai tulajdonságok
Csatlakozás - terminálok: Csavaros csatlakozók
Színárnyalat: Antracit (RAL 7021)
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Terminálok típusa: Matt
Felületkezelés: Festett
Telepítés: Süllyesztett
Rögzítési mód: Karmok, karmok működési tartománya: 55...70 mm; Csavarok
Méretek
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 41 mm
Látható rész mélysége: 17,4 mm
Beépítési mélység: 22,5 mm
Egyéb jellemzők
Célcsatorna: Professzionális
IK védettségi fokozat: IK02
IP védettségi fokozat: IP20
Megfelelőségi jelölés: CE
