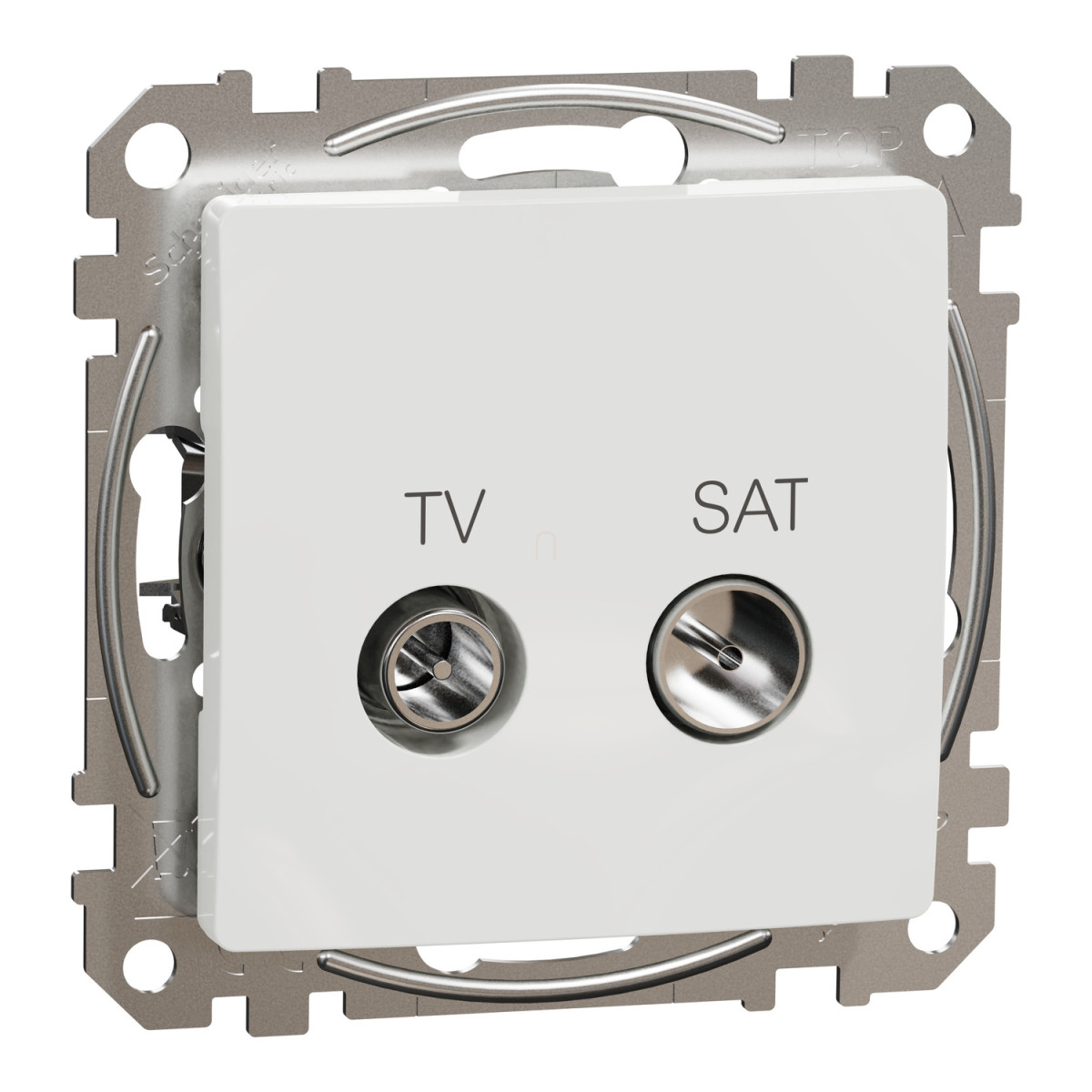

A Schneider Electric Sedna Design & Elements termékcsaládba tartozó SDD111474S cikkszámú TV/SAT aljzat egy professzionális minőségű, átmenő típusú elektromos csatlakozó, amely a modern otthoni médiarendszerek kialakításában nélkülözhetetlen elem. Ez a fehér színű, elegáns megjelenésű aljzat tökéletesen illeszkedik a Sedna Design & Elements sorozat többi eleméhez, így biztosítva az egységes megjelenést a teljes elektromos szerelvényrendszerben.
A termék átmenő (passage) jellegű TV/SAT aljzat, amely egy férfi IEC 9,52 mm TV csatlakozóval és egy női IEC 9,52 mm SAT csatlakozóval rendelkezik, így két különböző eszköz egyidejű csatlakoztatását teszi lehetővé. A professzionális felhasználásra tervezett aljzat 7 dB csillapítást biztosít a TV jelekre a 47-2200 MHz frekvenciatartományban, míg a műholdas jeleket mindössze 3 dB értékkel csillapítja a 950-2400 MHz tartományban. Ez az optimalizált jelcsillapítás biztosítja a megfelelő jelminőséget a televíziós és műholdas adások vételéhez, miközben minimalizálja a jelromlást.
A szerelhetőség szempontjából a Schneider Electric SDD111474S TV/SAT aljzat rendkívül praktikus megoldásokat kínál. A termék süllyesztett kivitelű, 22,5 mm beépítési mélységgel rendelkezik. A rögzítés kétféle módon lehetséges: egyrészt karmokkal, melyek munkatartománya 55-70 mm között állítható, másrészt csavarokkal. Az aljzat csatlakoztatása csavaros terminálokkal történik, ami stabil és megbízható elektromos kapcsolatot biztosít. A termék méretei - 73 mm magasság, 73 mm szélesség és 34 mm mélység - megfelelnek a szabványos szerelvénydobozoknak, a látszó rész mélysége 17,4 mm.
A termék magas minőségű, UV-stabilizált ABS hőre lágyuló műanyagból készül, felülete fényes, fehér (RAL 9003) színű. A Schneider Electric SDD111474S TV/SAT aljzat IP20 védettségi szinttel és IK02 ütésállósági fokozattal rendelkezik, ami megfelelő védelmet biztosít a mindennapi használat során. A termék CE megfelelőségi jelöléssel van ellátva, ami garantálja, hogy megfelel az Európai Unió biztonsági, egészségügyi és környezetvédelmi előírásainak.
Schneider Electric Sedna Design & Elements - SDD111474S -TV/SAT aljzat, átmenő, 7 dB, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Funkció: TV/SAT aljzat
Eszköz alkalmazás: Média eszköz támogatás
Szállítási forma: Mechanizmus rögzítő kerettel
TV aljzat típus: Átmenő aljzat (passage)
Fő színárnyalat: Fehér
Kiegészítő jellemzők
TV csatlakozó típus: 1 férfi IEC 9,52 mm
SAT csatlakozó típus: 1 női IEC 9,52 mm
Kimenetek száma: 2
Átmenő veszteség: 7 dB
Csillapítás: 7 dB a TV jelre 47...2200 MHz frekvencián
3 dB a SAT jelre 950...2400 MHz frekvencián
Csatlakozások - terminálok: Csavaros terminálok
Színárnyalat: Fehér (RAL 9003)
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Terminálok típusa: Fényes
Felületkezelés: Kezeletlen
Telepítés: Süllyesztett
Rögzítési mód: Karmok, karmok munkatartományának terjedelme: 55...70 mm
Csavarok
Méretek
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 34 mm
Látható rész mélysége: 17,4 mm
Beépítési mélység: 22,5 mm
Környezeti jellemzők
Megfelelőségi jelölés: CE
IP védettségi fokozat: IP20
IK védettségi fokozat: IK02
