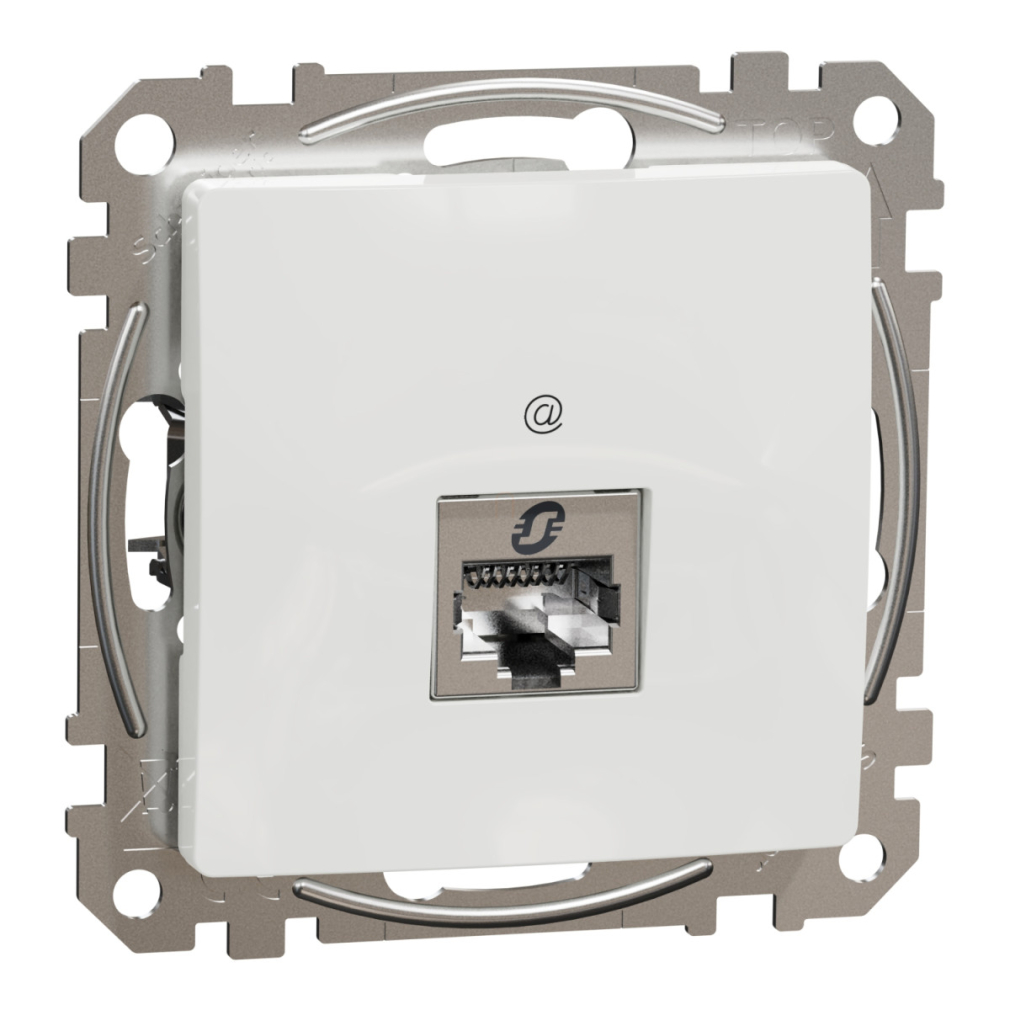

A Schneider Electric Sedna Design & Elements termékcsaládjába tartozó SDD111466S típusszámú adataljzat kiváló minőségű kommunikációs megoldást kínál mind otthoni, mind kisebb kereskedelmi környezetben. Ez az RJ45 CAT6A STP PRO adatcsatlakozó fehér (RAL 9003) színben érhető el, fényes felületkialakítással, amely tökéletesen illeszkedik a modern belső terek dizájnjához.
A termék professzionális felhasználásra készült, amit a CAT6A minősítés is jelez, amely 500 MHz-es átviteli frekvenciát biztosít, így tökéletesen alkalmas a mai nagy sávszélességet igénylő adatkommunikációs alkalmazásokhoz. Az árnyékolt (STP - Shielded Twisted Pair) kivitel hatékony védelmet nyújt az elektromágneses interferencia ellen, ami különösen fontos a megbízható és stabil adatátvitel szempontjából. A csatlakozó IDC típusú bekötési rendszerrel rendelkezik, amely megkönnyíti a merev kábelek csatlakoztatását és biztosítja a tartós, megbízható kapcsolatot.
A Sedna Design & Elements adataljzat süllyesztett szereléssel telepíthető, a csavaros rögzítésű kapcsok 51-80 mm közötti munkaterületen használhatók. A mechanizmus rögzítőkerettel ellátott, ami megkönnyíti a biztonságos és stabil felszerelést. A termék méretei kompakt kialakítást tükröznek: 73 mm széles, 73 mm magas és 35 mm mély, a látható rész mélysége pedig mindössze 13 mm. Az IP20-as védettségi szint megfelelő védelmet biztosít beltéri használat esetén. Az aljzat anyaga UV-stabilizált ABS hőre lágyuló műanyag, amely tartósságot és hosszú élettartamot garantál.
A Schneider Electric SDD111466S adataljzat egyenes bekötési iránnyal rendelkezik, és az EIA-TIA 568B (100Ω) szabvány szerint csatlakoztatható. A termékhez részletes bekötési rajz is tartozik, amely szemlélteti a színkódolt kábelek helyes csatlakoztatási sorrendjét (fehér-kék, fehér-narancs, fehér-zöld, fehér-barna párosításokkal). Fontos megjegyezni, hogy a termék telepítését és bekötését kizárólag szakképzett villanyszerelő végezheti, aki megfelelő ismeretekkel rendelkezik az elektromos szerelésekről, a vonatkozó jogszabályokról és biztonsági előírásokról, valamint rendelkezik a szükséges szerszámokkal és mérőeszközökkel. Ez elengedhetetlen a biztonságos működés és a megbízható teljesítmény érdekében.
Schneider Electric Sedna Design & Elements - SDD111466S -1xRJ45 Cat6A STP aljzat, fehér műszaki adatok
Általános információk
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Termék típusa: Adataljzat
Eszköz kivitel: Mechanizmus rögzítőkerettel
Alkalmazási terület: Kommunikáció
Szín: Fehér (RAL 9003)
Piaci szegmens: Kiskereskedelmi, Lakossági
Műszaki jellemzők
Felszerelési mód: Süllyesztett
Rögzítési mód: Csavaros, kapcsok munkatartománya: 51...80 mm
Aljzatok száma: 1
Vezeték szerkezet: Merev
Szerelési irány: Egyenes
Adataljzat típusa: RJ45 8 érintkezős Cat.6A 500 MHz
Kábel árnyékolás típusa: STP
Felületi kivitel: Fényes
Felületkezelés: Kezeletlen
Anyag: Hőre lágyuló ABS-UV stabilizált
Csatlakozások - terminálok: IDC
IP védettségi fokozat: IP20
Célközönség: Professzionális
Méretek
Látható rész mélysége: 13 mm
Szélesség: 73 mm
Magasság: 73 mm
Mélység: 35 mm
Bekötési információk
A termék az EIA-TIA 568B(100Ω) szabványnak megfelelően csatlakoztatható. A bekötés során a következő színpárosításokat kell alkalmazni:
Par 1: Fehér-Kék (5-4 kivezetés)
Par 2: Fehér-Narancs (1-2 kivezetés)
Par 3: Fehér-Zöld (3-6 kivezetés)
Par 4: Fehér-Barna (7-8 kivezetés)
FIGYELEM! ÁRAMÜTÉS, ROBBANÁS VAGY ÍVKISÜLÉS VESZÉLYE
A terméket szakképzett villanyszerelőnek kell telepítenie és bekötnie. A szakképzett villanyszerelőnek bizonyítania kell az alábbiak átfogó ismeretét:
- Elektromos létesítmények kivitelezése az IEC 60364 szabványnak megfelelően
- Az érvényben lévő nemzeti biztonsági szabályok és előírások
- Megfelelő szerszámok és mérőeszközök
