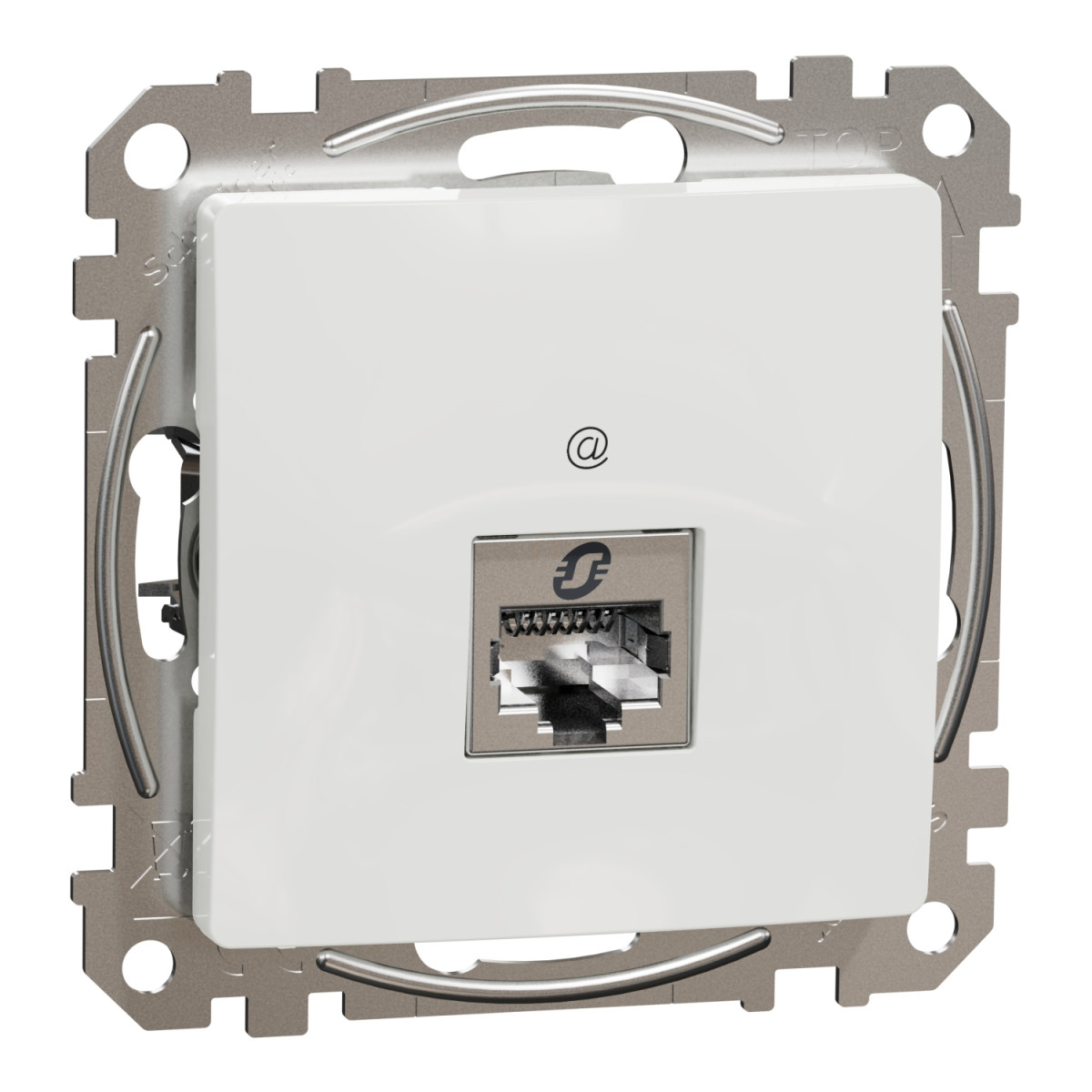

A Schneider Electric Sedna Design & Elements termékcsaládjába tartozó SDD111461S cikkszámú adataljzat a modern kommunikációs hálózatok megbízható eleme. Ez a professzionális minőségű, fehér (RAL 9003) színű, RJ45 CAT6 STP aljzat tökéletes választás mind kiskereskedelmi, mind lakossági környezetbe, ahol árnyékolt hálózati kapcsolatra van szükség.
Az SDD111461S adataljzat a CAT6 szabványnak megfelelően 250 MHz sávszélességet biztosít, ami ideális a gyors és stabil adatátvitelhez. A termék STP (árnyékolt csavart érpáras) kábeltípushoz készült, amely kiváló védelmet nyújt az elektromágneses interferencia ellen, így különösen ajánlott olyan környezetben, ahol sok elektromos eszköz működik egyszerre vagy ahol kritikus fontosságú az adatátvitel minősége. Az aljzat IDC (szigetelés-áthatoló) csatlakozókkal rendelkezik, ami megkönnyíti a kábelek bekötését és stabil kapcsolatot biztosít.
A Sedna Design & Elements sorozatú aljzat mechanizmusa beépített rögzítőkerettel rendelkezik, ami megkönnyíti a süllyesztett szerelést. A rögzítőkarmok 51-80 mm közötti munkaterületen működnek, így széles körben alkalmazható különböző falszerkezetekhez. A készülék egyenes kábelezési irányt támogat, ami a telepítés során előnyt jelent. A termék IP20 védelmi fokozattal rendelkezik, ami beltéri használatra teszi alkalmassá. Az aljzat fényes felületű, UV-stabilizált ABS műanyagból készült, ami tartós és esztétikus megjelenést biztosít.
A készülékház méretei praktikusak és szabványosak: 73 mm széles, 73 mm magas és 35 mm mély, a látható rész mélysége pedig mindössze 13 mm, ami elegáns megjelenést kölcsönöz. Az SDD111461S merev kábelszerkezettel használható, és egyetlen RJ45 aljzatot tartalmaz, amely 8 érintkezővel rendelkezik. A termék professzionális felhasználásra célzott, de egyszerű kialakítása miatt otthoni környezetben is könnyen telepíthető és használható. A mellékelt bekötési rajz segíti a szakszerű telepítést az EIA-TIA 568B (100 Ohm) szabvány szerint, ami biztosítja a megfelelő működést és kompatibilitást a hálózati eszközökkel.
Schneider Electric Sedna Design & Elements - SDD111461S -1xRJ45 Cat6 STP aljzat, fehér műszaki adatok
Általános információk
Termékcsalád: Sedna Design & Elements
Termékvonal: Sedna
Termék vagy komponens típus: Adataljzat
Eszköz megjelenés: Mechanizmus rögzítőkerettel
Eszköz alkalmazás: Kommunikáció
Szín árnyalat: Fehér (RAL 9003)
Célpiac: Kiskereskedelmi, Lakossági
Műszaki jellemzők
Eszköz szerelés: Süllyesztett
Rögzítési mód: Csavarok, karmok működési tartománya: 51...80 mm
Aljzatok száma: 1
Vezeték szerkezet: Merev
Telepítési irány: Egyenes
Adataljzat típus: RJ45 8 érintkező(s) Cat.6 250 MHz
Kábel árnyékolás típus: STP
Felület kivitel: Fényes
Felületkezelés: Kezeletlen
Anyag: Hőre lágyuló ABS-UV stabilizált
Csatlakozások - terminálok: IDC
IP védettségi fokozat: IP20
Célzott csatorna: Professzionális
Fizikai jellemzők
Látható rész mélysége: 13 mm
Szélesség: 73 mm
Magasság: 73 mm
Mélység: 35 mm
Bekötési információk
A termék bekötését a mellékelt bekötési rajz szerint kell elvégezni, amely az EIA-TIA 568B (100Ω) szabványt követi. A színkódok: fehér/kék (Par 1), fehér/narancs (Par 2), fehér/zöld (Par 3), fehér/barna (Par 4).
Biztonsági figyelmeztetések
VESZÉLY - ÁRAMÜTÉS, ROBBANÁS VAGY ÍVKISÜLÉS VESZÉLYE
A terméket szakképzett villanyszerelőnek kell telepítenie és csatlakoztatnia. A szakképzett villanyszerelőnek alapos ismeretekkel kell rendelkeznie a következőkről:
• Elektromos telepítések kivitelezése az IEC 60364 szabványnak megfelelően
• A helyi elektromos biztonsági szabályok és előírások
• Villanyszerelő szerszámok és mérőeszközök
Ezen utasítások be nem tartása halált vagy súlyos sérülést eredményez.
