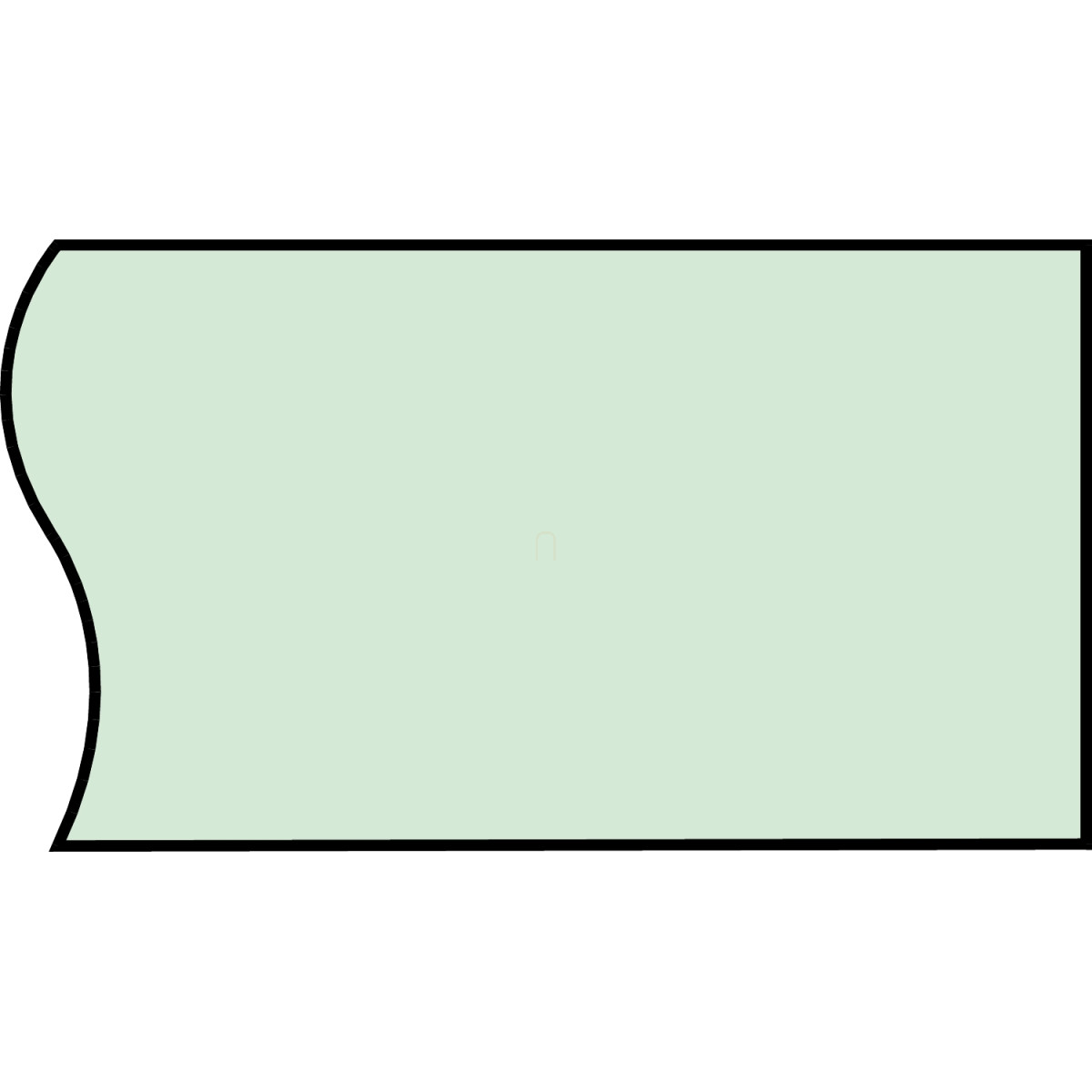

A Schneider Electric Linergy BS termékvonalához tartozó LVS04550 cikkszámú áramvezető sín egy professzionális minőségű és nagy teljesítményű elektromos ipari komponens, amely kiválóan alkalmazható nagyáramú rendszerekben. Ez a vízszintes, lapos sín kialakítású 100x10mm keresztmetszetű busbar 2150 amper névleges üzemi áram vezetésére képes 35°C környezeti hőmérséklet mellett, ami kiemelkedő teljesítményt jelent az ipari alkalmazások területén.
A 2000 mm hosszúságú, természetes színű sín tökéletesen kompatibilis a PrismaSeT P típusú elosztószekrényekkel, ami sokoldalúan felhasználhatóvá teszi különböző méretű rendszerekben. Telepítési iránya rendkívül rugalmas: használhatod vertikálisan, oldalirányú működési pozícióban, vagy horizontálisan, felső vagy alsó működési pozícióban. Az LVS04550 busbar különféle méretű szekrényekbe telepíthető, beleértve a 650 mm, 650+150 mm szélességű szekrényeket, valamint a 300 mm és 400 mm szélességű szekrénycsatornákat is, ami kiváló alkalmazkodóképességet biztosít a különböző elektromos rendszerekhez.
A Linergy BS LVS04550 kiemelkedő rövidzárlati áramtartó képességgel rendelkezik, ami az ipari elektromos rendszerek megbízhatóságának kulcsfontosságú tényezője. Horizontális pozícióban 2 tartóval 60 kA (1 másodpercig), 3 tartóval pedig akár 85 kA (1 másodpercig) rövidzárlati áramot is képes elviselni. A megengedett áram értéke függ a védelmi szinttől is: IP31 vagy alacsonyabb védettségi szint esetén 2150 A, míg IP31 feletti védettségi szintnél 1900 A 35°C környezeti hőmérsékleten. A termék előfúrt lyukak nélkül készül, így rugalmasan alakítható a specifikus csatlakozási igényeknek megfelelően. A sín megfelel a nemzetközi szabványoknak (IEC 61439-1 és IEC 61439-2), és ASTA tanúsítvánnyal rendelkezik, ami garantálja a minőséget és a biztonságot az ipari alkalmazásokban. Az LVS04550 busbar ideális választás nagyteljesítményű elosztórendszerekhez, ahol a magas áramvezető képesség és a tartósság elengedhetetlen követelmény.
Schneider Electric PrismaSeT - LVS04550 -Vízszintes lapos sín, 100x10mm műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Termékcsoport: Linergy
Termék típusa: Busbar (áramvezető sín)
Terméknév: Linergy BS
Kompatibilitás: PrismaSeT PrismaSeT P szekrényrendszer
Sín jellemzője: Lapos sín
Mennyiség készletenként: 1 db
Telepítési információk
Szerelési irány: Vertikális, oldalsó működési pozíció
Horizontális, felső működési pozíció
Horizontális, alsó működési pozíció
Telepítési leírás: Szekrény - szélesség 650 mm
Szekrény - szélesség 650 + 150 mm
Szekrénycsatorna - szélesség 300 mm
Szekrénycsatorna - szélesség 400 mm
Elektromos jellemzők
Névleges üzemi áram [Ie]: 2150 A 35 °C-on
Névleges rövid idejű áramerősség [Icw]:
60 kA (1 s) 2 tartónál (vízszintes helyzet)
85 kA (1 s) 3 tartónál (vízszintes helyzet)
40 kA (1 s) (vízszintes helyzet)
85 kA (1 s) 2 tartónál (vízszintes helyzet)
50 kA (1 s) (vízszintes helyzet)
Megengedett áram:
2150 A 35 °C-on: <= IP31
1900 A 35 °C-on: > IP31
Fizikai jellemzők
Sín keresztmetszet: 100 x 10 mm
Hosszúság: 2000 mm
Szélesség: 100 mm
Mélység: 10 mm
Nettó tömeg: 18,7 kg
Szín: Natúr
Sín csatlakozás típusa: Lyuk nélkül
Szabványok és tanúsítványok
Szabványok: IEC 61439-2
IEC 61439-1
Terméktanúsítványok: ASTA
