A Schneider Electric Linergy BS sorozat LVS04525 típusú lyukasztott függőleges lapos sínje professzionális villamossági megoldást kínál a nagy terhelésű áramvezetési alkalmazásokhoz. Ez a kiváló minőségű, 1200A névleges üzemi áramerősségre tervezett busbar tökéletes választás a PrismaSeT P elosztószekrényekhez, ahol megbízható és biztonságos energiaellátásra van szükség.
A termék 50x10 mm keresztmetszetű, 1675 mm hosszú lapos sín kivitelben készül. A rendkívül strapabíró kialakítás lehetővé teszi a 25 kA-es rövidzárlati áram elviselését 1 másodpercig 3 tartóelem használatával, 50 kA-t 5 tartóval, illetve 65 kA-t 7 tartóelemmel. Ez a rugalmas felhasználást biztosító tulajdonság teszi ideálissá olyan ipari környezetben, ahol a magas megbízhatóság és a biztonság kiemelt fontosságú.

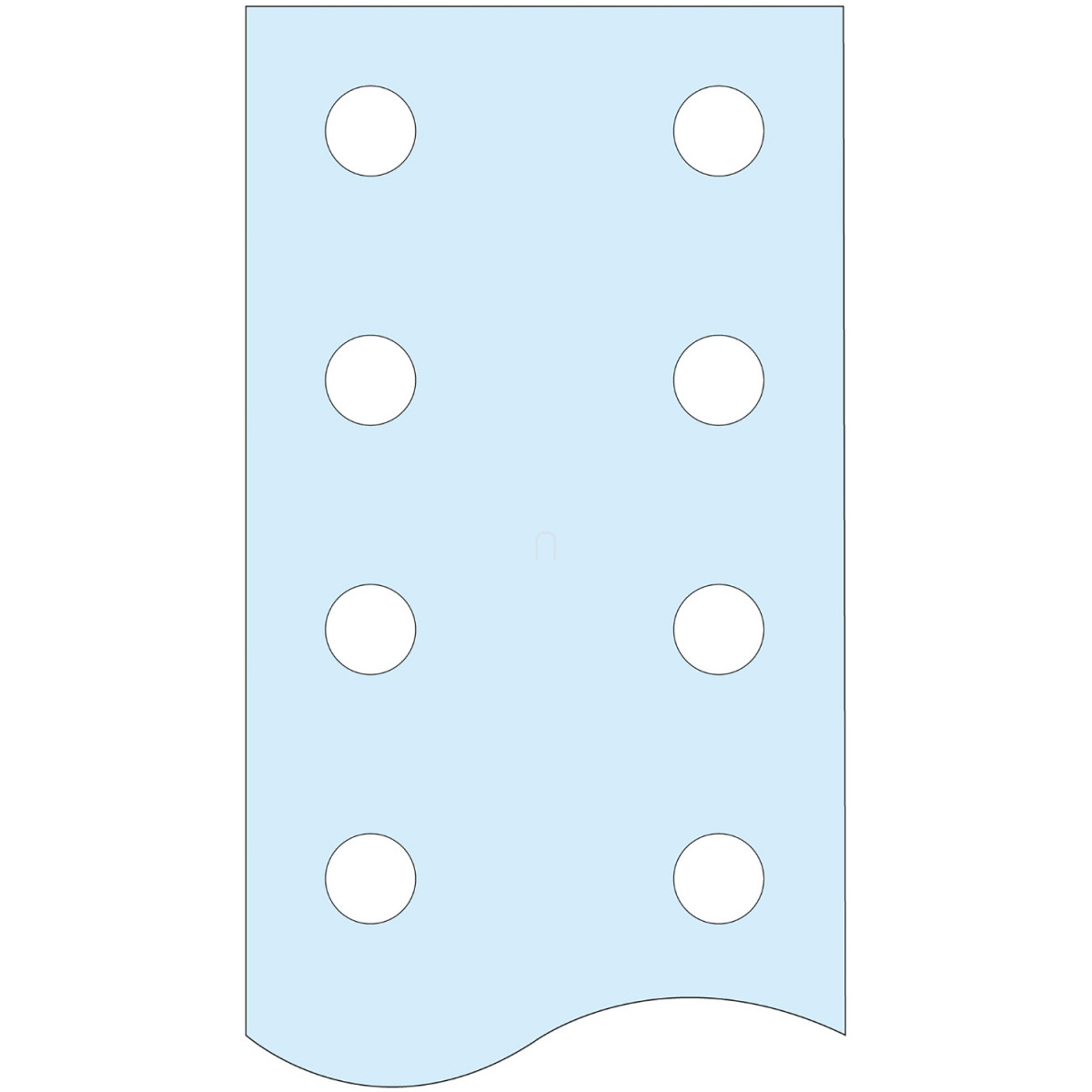

A Linergy BS LVS04525 sín 10 mm átmérőjű lyukakkal rendelkezik, amelyek 25 mm-enként helyezkednek el a csatlakozások megkönnyítése érdekében. A sín vertikálisan szerelhető, hátsó vagy oldalsó működési pozícióban. A telepítési lehetőségek 650 mm, valamint 650+150 mm szélességű elosztószekrényekhez illeszkednek. A termék természetes színű, amely biztosítja a professzionális megjelenést a villamos elosztórendszerekben. A megengedett áramerősség IP31 védettségi szintig 1200A 35°C környezeti hőmérsékleten, míg IP31 feletti védettség esetén 1080A 35°C-on.
Az LVS04525 busbar megfelel a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak, valamint rendelkezik ASTA tanúsítvánnyal, amely garantálja a magas minőséget és a megbízható működést. A Schneider Electric Linergy BS sorozat tervezésénél különös figyelmet fordítottak a biztonságra és a hosszú élettartamra, ami elengedhetetlen az olyan nagy terhelésű ipari alkalmazásoknál, ahol a folyamatos és zavartalan energiaellátás kritikus fontosságú.
Schneider Electric PrismaSeT - LVS04525 -Lyukasztott függőleges lapos sín, 50x10mm műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Terméktípus: Busbar
Terméknév: Linergy BS
Kompatibilitás: PrismaSeT P elosztószekrény
Sín leírása: Lapos sín
Mennyiség csomagban: 1 db
Telepítési adatok
Telepítési irány: Függőleges, hátsó vagy oldalsó működési pozícióban
Telepítési leírás: 650 mm szélességű szekrényhez vagy 650+150 mm szélességű szekrényhez
Elektromos jellemzők
Névleges üzemi áramerősség: 1200 A 35 °C-on
Rövidzárlati áram: 25 kA (1 mp) 3 tartóval, 50 kA (1 mp) 5 tartóval, 65 kA (1 mp) 7 tartóval
Megengedett áramerősség: 1200 A 35 °C-on <= IP31 védettség esetén, 1080 A 35 °C-on > IP31 védettség esetén
Fizikai jellemzők
Sín keresztmetszet: 50 x 10 mm
Hossz: 1675 mm
Szélesség: 50 mm
Mélység: 10 mm
Szín: Természetes
Csatlakozási típus: Ø 10 mm átmérőjű furatok
Csatlakozási távolság: 25 mm-enként
Szabványok és tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
