A Linergy BS LVS04516 modell egy professzionális, 800A névleges áramerősségű, függőleges, lyukasztott gyűjtősín (busbar), amely kiválóan alkalmazható ipari és kereskedelmi villamos kapcsolószekrényekben. Ez a nagy teljesítményű komponens a Schneider Electric prémium termékcsaládának tagja, kifejezetten a PrismaSeT és PrismaSeT P típusú elosztószekrényekhez tervezve.

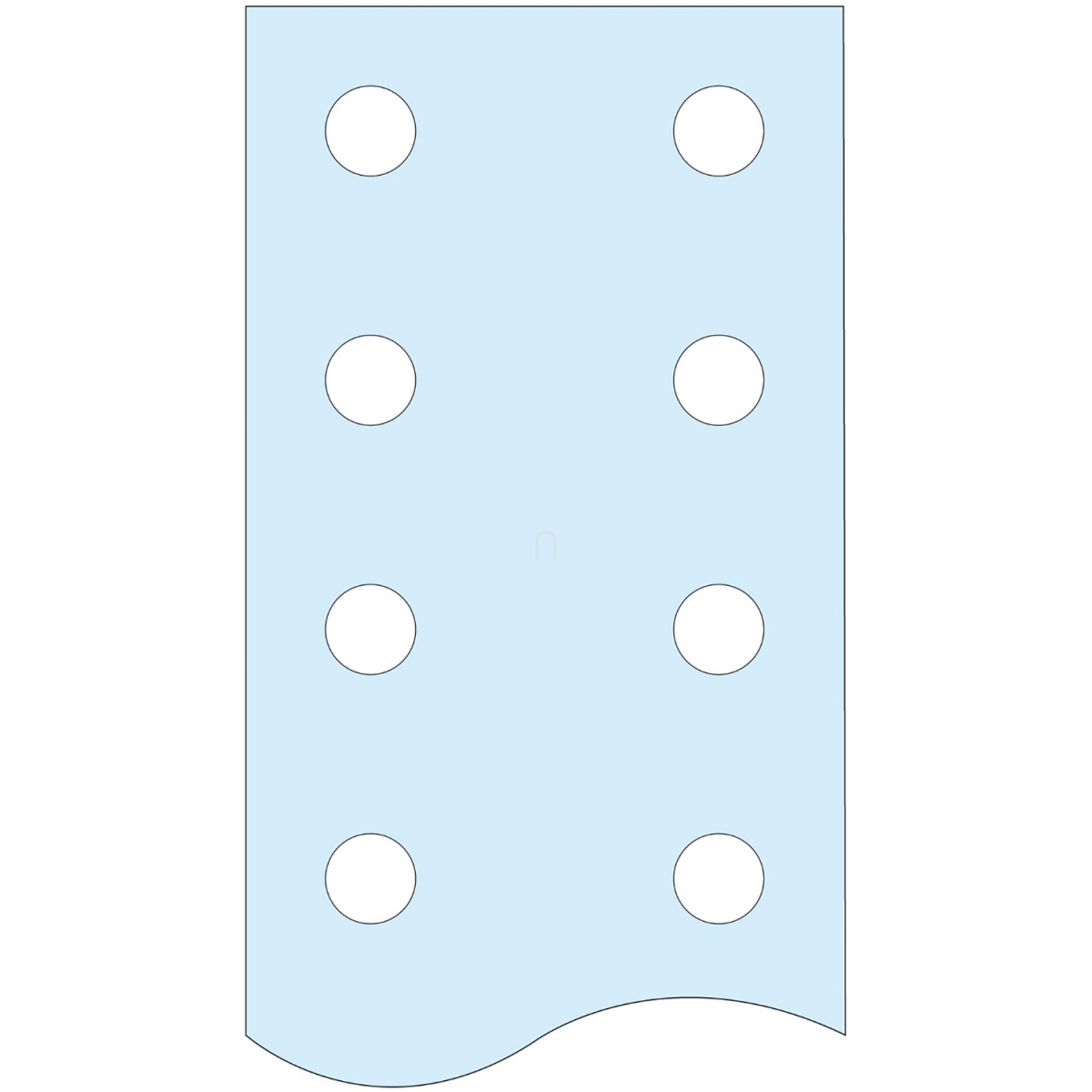

A Linergy BS gyűjtősín 60x5 mm keresztmetszetű lapos sínkialakítással rendelkezik, teljes hossza 1675 mm. A sín természetes színű, amely biztosítja a professzionális megjelenést az ipari környezetben. A termék előnye, hogy minden 25 mm-en lyukasztott, 10 mm átmérőjű furatokkal rendelkezik, így rendkívül rugalmas csatlakoztatási lehetőségeket kínál. A LVS04516 cikkszámú gyűjtősín egyedülálló módon alkalmazható mind hátsó, mind oldalsó pozícióban történő függőleges beépítéssel, így maximális rugalmasságot biztosít a kivitelezők számára.
A műszaki paramétereket tekintve a Linergy BS gyűjtősín 800A névleges üzemi áramot biztosít 35°C környezeti hőmérsékleten, IP31 vagy alacsonyabb védettségi szint esetén. Magasabb védettségnél (>IP31) a megengedett áram 750A-re csökken. A rövid idejű zárlati áramtartó képesség rendkívül robusztus: oldalhelyzetben 3 tartónál 15 kA (1 s), 5 tartónál 30 kA (1 s), 7 tartónál pedig 40 kA (1 s). Ugyanezek az értékek érvényesek hátsó pozícióban történő beépítés esetén is. A gyűjtősín különböző méretű szekrényekhez is alkalmazható, 650 mm vagy 650+150 mm szélességű kivitelben. A PrismaSeT LVS04516 gyűjtősín megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, és rendelkezik az ASTA tanúsítvánnyal.
A Schneider Electric Linergy BS LVS04516 gyűjtősín kifejezetten olyan ipari környezetbe ajánlott, ahol megbízható áramátvitelre, nagy zárlati szilárdságra és hosszú élettartamra van szükség. Tökéletes választás erőátviteli és elosztórendszerek kivitelezőinek, akik a PrismaSeT rendszerrel dolgoznak, és 800A-es áramigénnyel rendelkező alkalmazásokhoz keresnek megoldást. A termék nettó tömege 4,54 kg, ami könnyű kezelhetőséget biztosít a telepítés során, ugyanakkor kellően robusztus az ipari környezetben történő megbízható működéshez.
Schneider Electric PrismaSeT - LVS04516 -Lyukasztott függőleges lapos sín, 60x5mm műszaki adatok
Alap információk
Terméktípus: Gyűjtősín (busbar)
Terméknév: Linergy BS
Termékcsalád: Linergy
Kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény
Gyűjtősín leírása: Lapos sín
Mennyiség készletenként: 1 db
Beépítési adatok
Beépítési irány: Függőleges, üzemi pozíció: hátsó
Függőleges, üzemi pozíció: oldalsó
Beépítési leírás: Szekrény - szélesség 650 mm
Szekrény - szélesség 650 + 150 mm
Elektromos jellemzők
Névleges üzemi áram [Ie]: 800 A 35 °C-on
Megengedett áram: 800 A 35 °C-on: <= IP31
750 A 35 °C-on: > IP31
Névleges rövid idejű zárlati áram [Icw]: 15 kA (1 s) 3 tartónál (oldalsó pozíció)
30 kA (1 s) 5 tartónál (oldalsó pozíció)
40 kA (1 s) 7 tartónál (oldalsó pozíció)
15 kA (1 s) 3 tartónál (hátsó pozíció)
30 kA (1 s) 5 tartónál (hátsó pozíció)
40 kA (1 s) 7 tartónál (hátsó pozíció)
Fizikai jellemzők
Gyűjtősín keresztmetszete: 60 x 5 mm
Hossz: 1675 mm
Szélesség: 60 mm
Vastagság: 5 mm
Nettó tömeg: 4,54 kg
Szín: Természetes
Gyűjtősín csatlakozás típusa: Ø 10 mm furat
Csatlakozási távolság: 25 mm-enként
Szabványok és tanúsítványok
Szabványok: IEC 61439-1
IEC 61439-2
Terméktanúsítványok: ASTA
