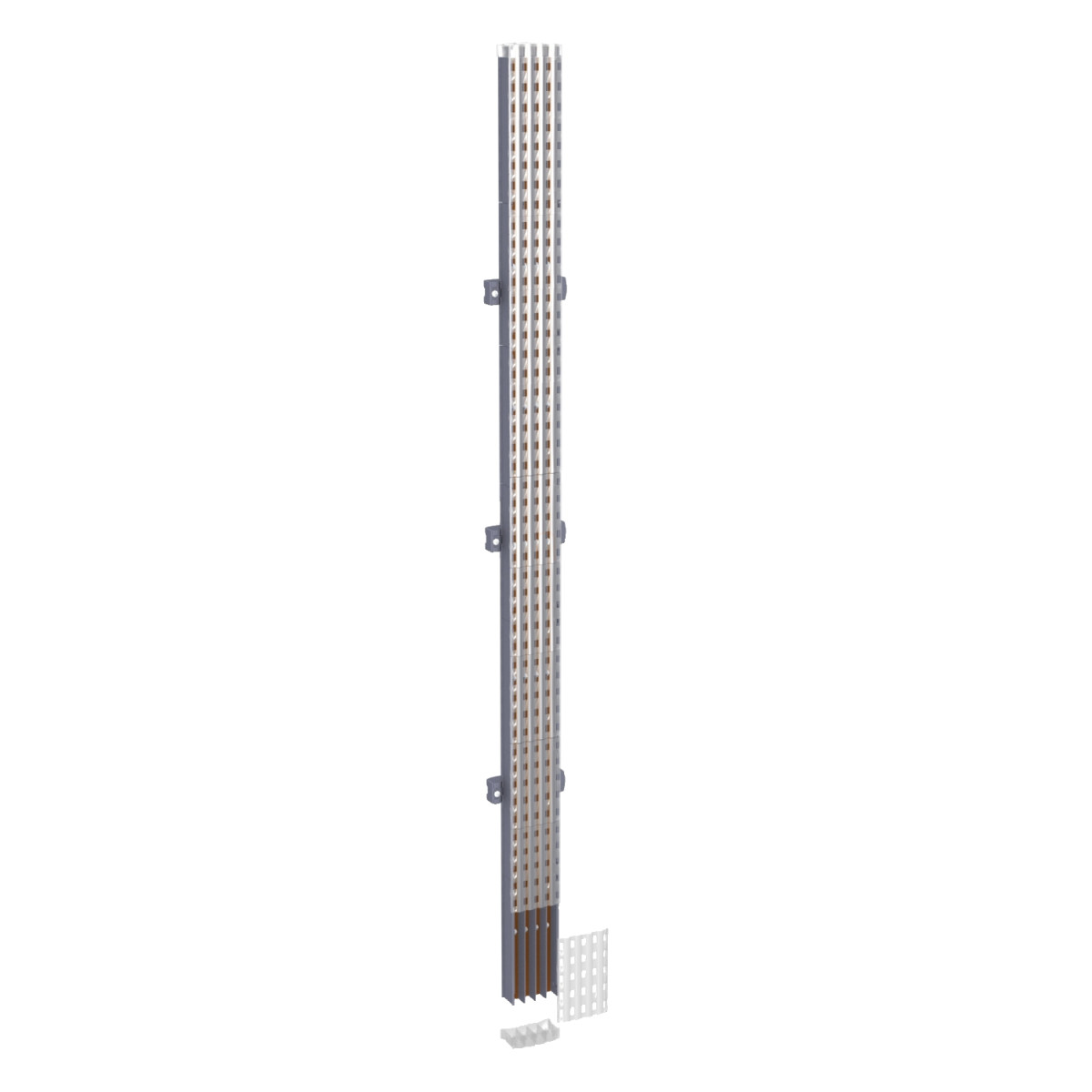

A Schneider Electric Linergy BW szigetelt gyűjtősín kiváló választás ipari és kereskedelmi villamos elosztó rendszerekhez. Ez a 4 pólusú, 630A terhelhetőségű, 1400 mm hosszúságú függőleges gyűjtősín az LVS04129 cikkszámmal azonosítható, és a PrismaSeT termékcsalád tökéletes kiegészítője.
A Linergy BW szigetelt gyűjtősín rendkívül robusztus kialakítású, amely 25 kA 1 másodperces zárlati áram elviselésére és 52,5 kA csúcsáram kezelésére képes. Ez a műszaki paraméter különösen fontos a nagy megbízhatóságú ipari rendszerekben, ahol a váratlan áramlökések és rövidzárlatok komoly kockázatot jelentenek. A termék 1000 V AC névleges szigetelési feszültséggel és 8 kV névleges lökőfeszültség-állósággal rendelkezik, ami kiváló elektromos védelmet biztosít. Az I²t érték aktiválásnál 625000 kA².s, ami jelzi a termék kiemelkedő zárlati teljesítményét.
A Linergy BW gyűjtősín telepítési rugalmasságot kínál, hiszen alkalmazható 650 mm széles szekrényekben, 600 mm szélességű szabadon álló, illetve falra szerelhető szekrényekben egyaránt. A sín függőleges működési helyzetben, hátulról szerelhető. A csatlakozás M6-os menetes furatokkal történik, 25 mm-es csatlakozási osztással, ami precíz és biztonságos elektromos kapcsolatot garantál. A termék fizikai méretei is figyelemre méltóak: 1400 mm hosszúság, 85 mm magasság és 80 mm mélység, amely optimális helykihasználást tesz lehetővé az elosztó szekrényekben. Az LVS04129 kompatibilis a PrismaSeT G és PrismaSeT P típusú szekrényekkel, így tökéletesen illeszkedik a Schneider Electric rendszerintegráció koncepciójába.
A Linergy BW gyűjtősín figyelemre méltó tanúsítványokkal rendelkezik, mint az ASTA minősítés, valamint megfelel az IEC 61439-1 és IEC 61439-2 szabványoknak, amelyek garantálják a termék minőségét és biztonságát. Ezen felül a termék sikeresen teljesítette a 2,5G szeizmikus teszteket az IEC 60068-2-57 szabvány szerint, ami bizonyítja a termék mechanikai robusztusságát még extrém körülmények között is. Az LVS04129 Linergy BW gyűjtősín kiváló választás mérnököknek és villanyszerelőknek, akik megbízható, magas teljesítményű és szabványos elosztó rendszereket terveznek és építenek, különösen olyan környezetben, ahol a biztonság és a tartósság alapvető követelmény.
Schneider Electric PrismaSeT - LVS04129 -Powerclip kompakt sín 630A 4P hossz=1400 műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Gyűjtősín
Terméknév: Linergy BW
Kompatibilitás: PrismaSeT G és PrismaSeT P szekrények
IP védettség: IPxx B
Leírás: Szigetelt sín
Kiszerelés: 1 darab
Telepítési adatok
Pólusszám: 4P
Telepítési irány: Függőleges, működési pozíció: hátul
Telepítési lehetőségek:
- 650 mm széles szekrény
- 600 mm széles szabadon álló szekrény
- 600 mm széles falra szerelhető szekrény
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 630 A
Névleges rövid idejű zárlati áram [Icw]: 25 kA (1 s)
Névleges zárlati csúcsáram [Ipk]: 52,5 kA
I²t érték aktiválásnál: 625000 kA².s
Megengedett áram: 630 A
Fizikai jellemzők
Hosszúság: 1400 mm
Magasság: 85 mm
Mélység: 80 mm
Gyűjtősín csatlakozás típusa: M6 menetes furat
Csatlakozási osztás: 25 mm-enként
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Tanúsítványok: ASTA
Mechanikai szilárdság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
