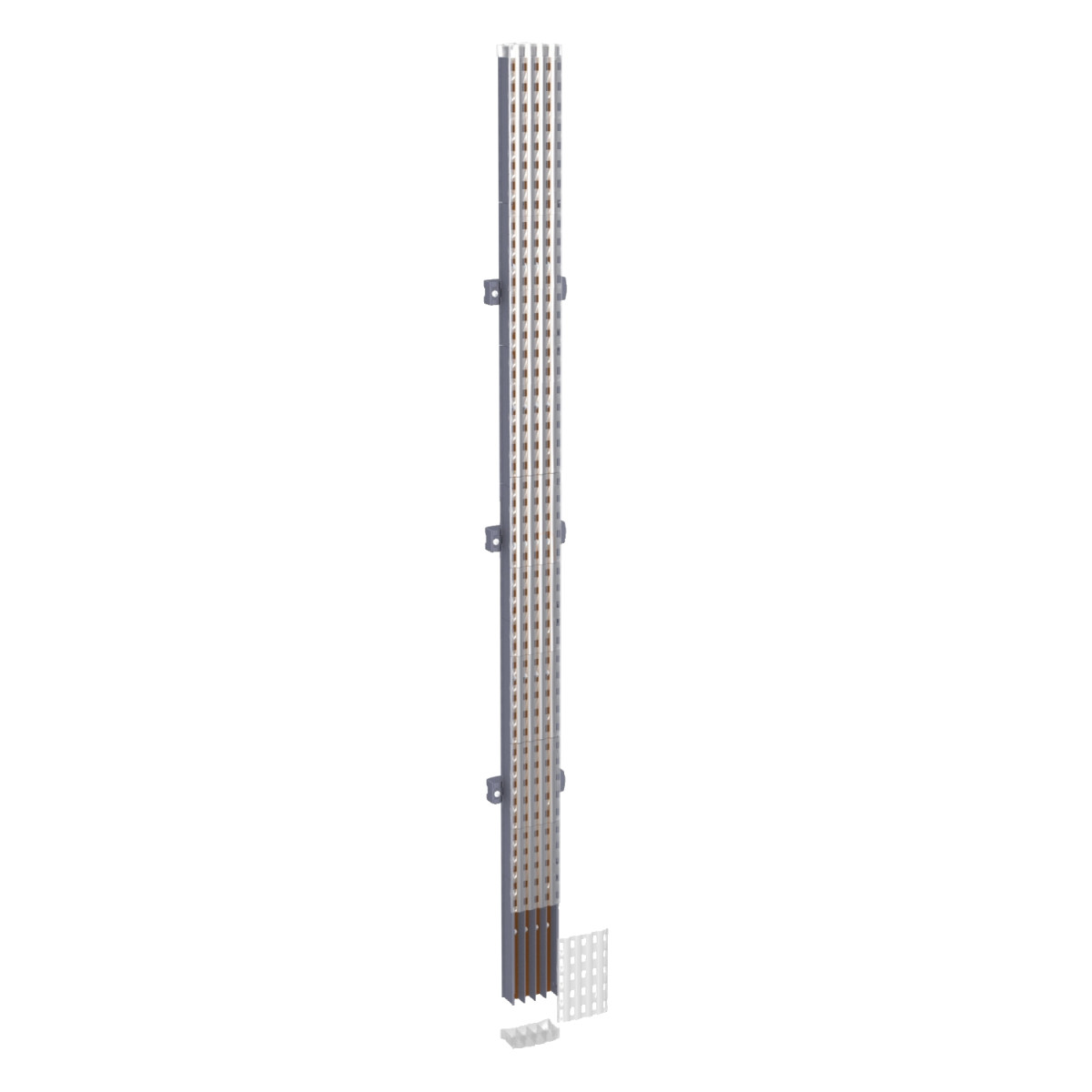

A Schneider Electric Linergy BW termékcsaládhoz tartozó LVS04127 cikkszámú, szigetelt gyűjtősín egy professzionális megoldás ipari és kereskedelmi villamos elosztórendszerek kiépítéséhez. Ez a 4 pólusú, 250A terhelhetőségű, függőleges kialakítású gyűjtősín 1400 mm hosszúságával ideális választás a PrismaSeT G és PrismaSeT P típusú elosztószekrényekhez, biztosítva a megbízható és biztonságos áramellátást.
Az LVS04127 gyűjtősín elsősorban nagyobb teljesítményigényű ipari létesítmények, kereskedelmi épületek és közintézmények villamos rendszereiben használható, ahol kritikus fontosságú a stabil áramellátás és a megfelelő terhelhetőség. A termék kompatibilis a 650 mm szélességű kapcsolószekrényekkel, valamint a 600 mm szélességű álló és fali elosztószekrényekkel, így rugalmasan alkalmazható különböző telepítési környezetekben. A 25 mm-es csatlakozási osztástávolság és az M6-os menetes furatok biztosítják a könnyű és biztonságos szerelhetőséget.
A műszaki paramétereket tekintve a Linergy BW LVS04127 gyűjtősín 750 V AC névleges szigetelési feszültséggel (Ui), 8 kV névleges lökőfeszültség-állósággal (Uimp) és 250 A névleges üzemi árammal (Ie) rendelkezik. Különösen figyelemreméltó a termék rövidzárlati teljesítménye: 13 kA névleges rövid idejű zárlati áram (1 másodpercig), 30 kA névleges dinamikus zárlati áram és 169000 kA².s bekapcsolási I²t érték. Ezek az értékek garantálják, hogy a gyűjtősín még szélsőséges terhelési körülmények között is megbízhatóan működik, és megfelelően ellenáll a hálózati zavaroknak és rövidzárlatoknak.
Az LVS04127 termék fizikai méretei jól illeszkednek a szabványos elosztószekrényekhez: 1400 mm hosszúság, 85 mm magasság és 45 mm mélység. A gyűjtősín az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően készült, és rendelkezik ASTA terméktanúsítvánnyal, valamint ellenáll a 2.5G erősségű szeizmikus teszteknek az IEC 60068-2-57 szabvány szerint. Ez a robusztus kialakítás különösen előnyös olyan telepítési környezetekben, ahol fontos szempont a mechanikai ellenállóképesség és a rezgésállóság, például ipari létesítményekben vagy szeizmikusan aktív területeken.
Schneider Electric PrismaSeT - LVS04127 -Powerclip kompakt sín 250A 4P hossz=1400 műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Terméktípus: Busbar (Gyűjtősín)
Terméknév: Linergy BW
Kompatibilitás: PrismaSeT G és PrismaSeT P elosztószekrényekkel
Védettségi fokozat: IPxx B
Leírás: Szigetelt gyűjtősín
Műszaki részletek
Pólusok száma: 4P
Telepítési irány: Függőleges, működési pozíció: hátul
Telepítési leírás: Kapcsolószekrény - szélesség 650 mm, Álló elosztószekrény - szélesség 600 mm, Fali elosztószekrény - szélesség 600 mm
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 250 A
Névleges rövid idejű zárlati áram [Icw]: 13 kA (1 s)
Névleges dinamikus zárlati áram [Ipk]: 30 kA
I²t bekapcsoláskor: 169000 kA².s
Megengedett áram: 250 A
Fizikai jellemzők
Hosszúság: 1400 mm
Magasság: 85 mm
Mélység: 45 mm
Csatlakozás típusa: M6 menetes furat
Csatlakozási osztástávolság: Csatlakozás 25 mm-enként
Tanúsítványok
Szabványok: IEC 61439-2, IEC 61439-1
Terméktanúsítványok: ASTA
Mechanikai szilárdság: Szeizmikus tesztek szerkezeti megerősítés - 2.5G az IEC 60068-2-57 szerint
