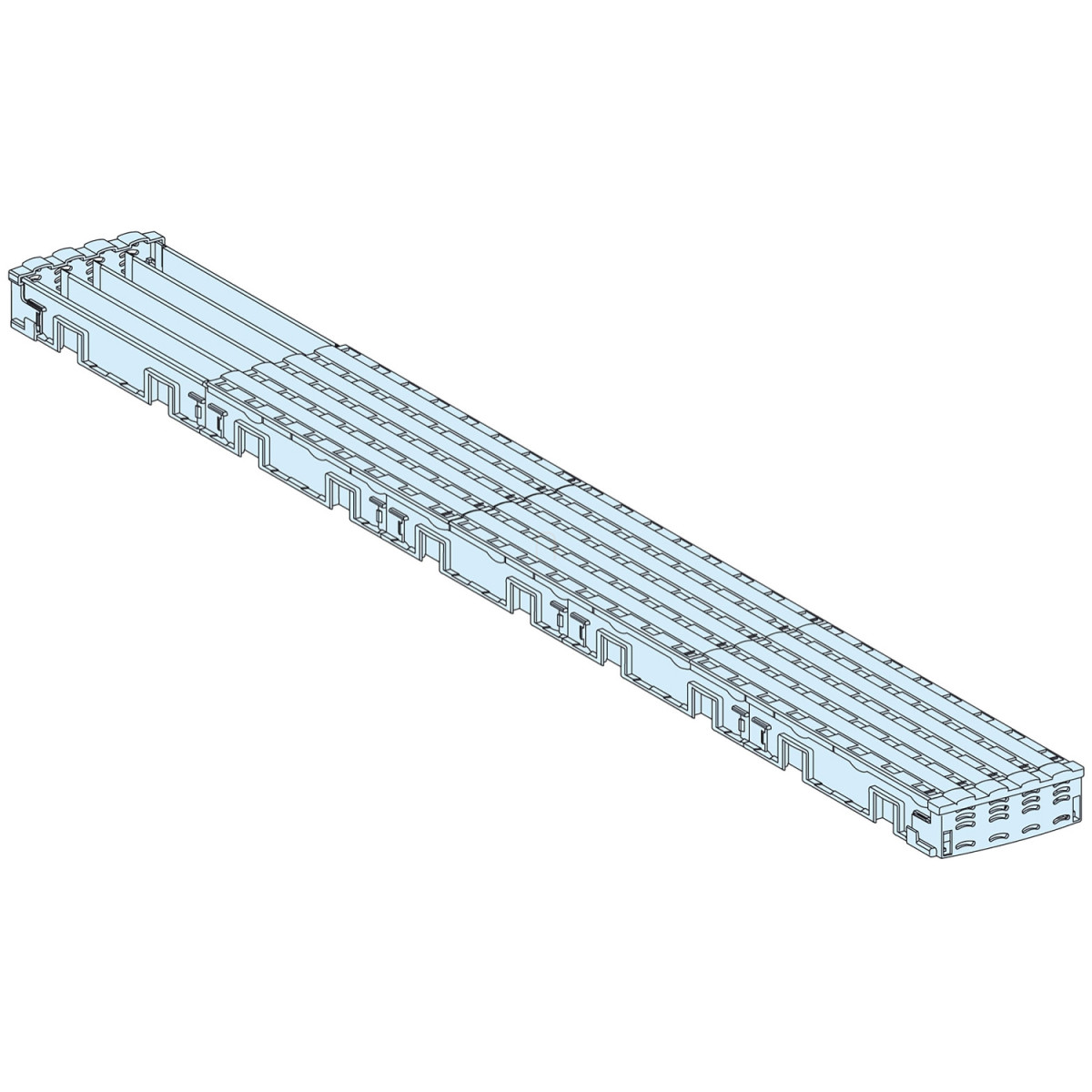

A Schneider Electric Linergy BW termékcsaládba tartozó LVS04108 típusú szigetelt gyűjtősín kiváló választás professzionális villamos kapcsolószekrények és elosztók kialakításához. Ez a 4 pólusú, kompakt kialakítású 125A-es függőleges gyűjtősín hatékonyan biztosítja a megfelelő áramvezetést különböző alkalmazási területeken, mindezt szigetelt kivitelben, ami növeli a biztonságot és a megbízhatóságot.
A Linergy BW szigetelt gyűjtősín teljes kompatibilitást kínál a PrismaSeT termékcsalád elemeivel, beleértve a PrismaSeT G és PrismaSeT P kapcsolószekrényeket. Ez a modell kifejezetten olyan alkalmazási területekre készült, mint a 650 mm szélességű fülkék, 600 mm szélességű álló és falra szerelt szekrények, valamint 300 mm szélességű álló és falra szerelt vezetékcsatornák. Rugalmasan alkalmazható különböző szerelési helyzetekben, a termék a hátsó szerelési pozícióban működtethető optimálisan. Az LVS04108 függőleges kialakítású gyűjtősín 750 mm hosszúságával, 85 mm magasságával és 35 mm mélységével kompakt méreteket kínál, miközben professzionális teljesítményt biztosít.
A szigetelt gyűjtősín kiemelkedő villamos jellemzőkkel rendelkezik. 500 V AC névleges szigetelési feszültség (Ui) és 8 kV névleges lökőfeszültség-állóság (Uimp) jellemzi, ami megfelelő védelmet biztosít túlfeszültségek ellen. 125 A névleges üzemi áram mellett 8,5 kA (1 másodpercig) névleges rövid idejű zárlati áramot képes elviselni. A termék 20 kA névleges dinamikus zárlati szilárdságot kínál, valamint 72250 kA².s I²t értékkel rendelkezik bekapcsoláskor. A csatlakozási lehetőségek rugalmasak, M6-os menetes furatokkal, 25 mm-es csatlakozási osztással, ami különösen előnyös moduláris rendszerek kialakításakor. Az LVS04108 gyűjtősín IPxx B védettségi besorolással rendelkezik, és megfelel a szigorú IEC 61439-1 és IEC 61439-2 szabványoknak, ASTA tanúsítvánnyal rendelkezik, ami garantálja a termék megbízhatóságát és biztonságát a legigényesebb ipari alkalmazások során is.
Schneider Electric PrismaSeT - LVS04108 -Powerclip kompakt sín 125A 4P hossz=750 műszaki adatok
Általános tulajdonságok
Termékcsalád: Linergy
Terméktípus: Gyűjtősín
Terméknév: Linergy BW
Kompatibilitás: PrismaSeT G kapcsolószekrény, PrismaSeT P kapcsolószekrény
IP védettségi fokozat: IPxx B
Gyűjtősín leírása: Szigetelt sín
Mennyiség készletenként: 1 darab
Műszaki specifikációk
Pólusok: 4P
Telepítési irány: Függőleges, üzemeltetési pozíció: hátul
Telepítési lehetőségek: Fülke - szélesség 650 mm, Álló szekrény - szélesség 600 mm, Falra szerelt szekrény - szélesség 600 mm, Álló vezetékcsatorna - szélesség 300 mm, Falra szerelt vezetékcsatorna - szélesség 300 mm
Névleges szigetelési feszültség [Ui]: 500 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 125 A
Névleges rövid idejű zárlati áram [Icw]: 8,5 kA (1 s)
Névleges dinamikus zárlati szilárdság [Ipk]: 20 kA
I²t aktiváláskor: 72250 kA².s
Megengedett áram: 125 A
Fizikai jellemzők
Hosszúság: 750 mm
Magasság: 85 mm
Mélység: 35 mm
Gyűjtősín csatlakozás típusa: M6 menetes furat
Csatlakozási osztás: Csatlakozás 25 mm-enként
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2
Terméktanúsítványok: ASTA
