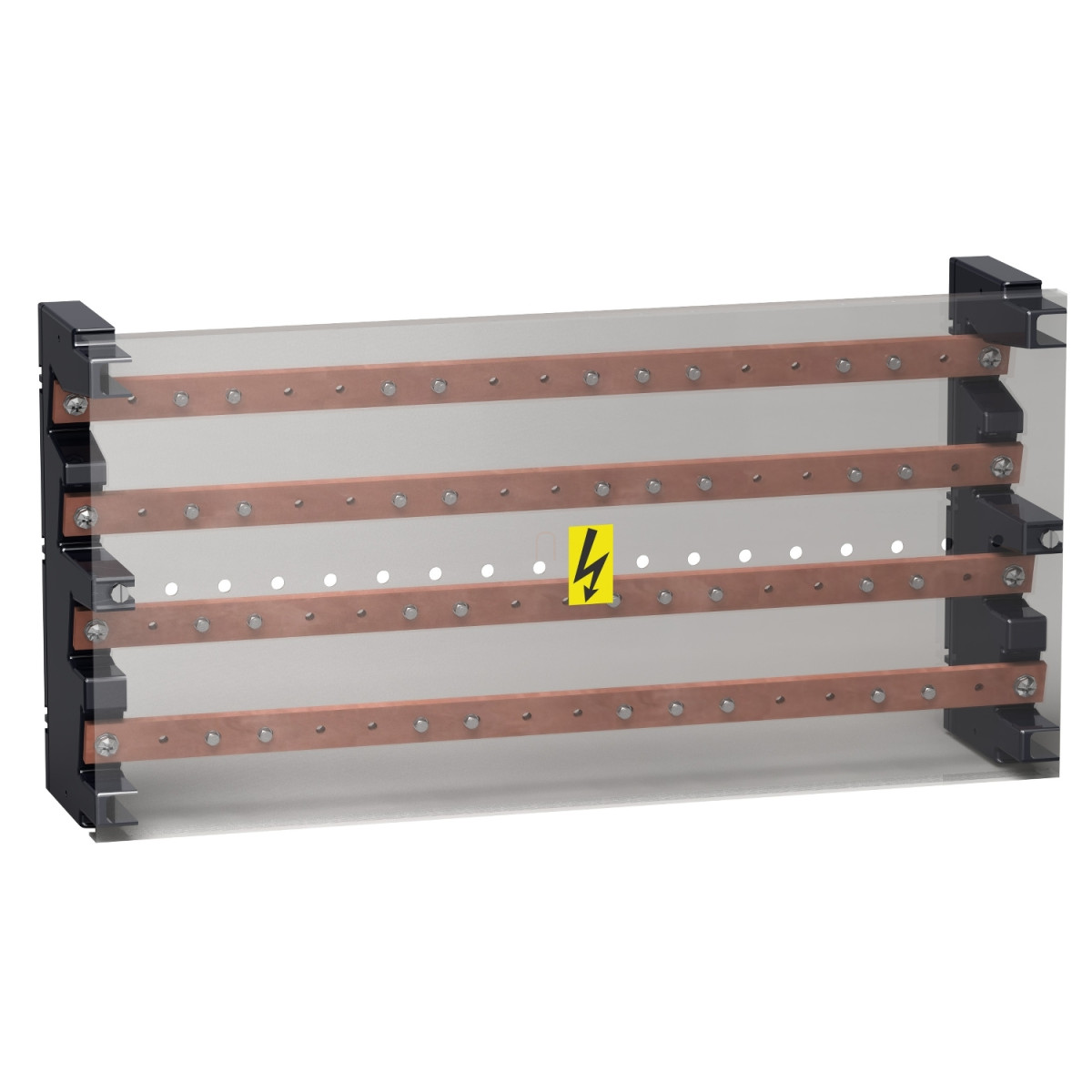

A Schneider Electric LINERGY BS LVS04054 egy kiváló minőségű, lépcsős elosztóblokk, amely nagy teljesítményű elektromos rendszerek hatékony energiaelosztására lett tervezve. Ez a 4 pólusú multistage busbar kialakításának köszönhetően ideális megoldás villamos szekrényekben történő áramelvezetésre, ahol megbízható és biztonságos energiaelosztásra van szükség.
A LINERGY BS termékcsalád tagjaként ez az elosztóblokk teljes mértékben kompatibilis a Schneider Electric PrismaSeT G és PrismaSeT P szekrényeivel, valamint a Spacial házakkal is, így rugalmas integrációt biztosít különböző telepítési környezetekben. Felszerelheted függőlegesen vagy vízszintesen, attól függően, hogy mi felel meg legjobban az adott alkalmazásnak, és különféle hordozófelületekre rögzíthető, mint például Prisma függőleges oszlop, sima hátlap vagy hornyolt hátlap. Az LVS04054 modell 52 csatlakozási pontot kínál, amelyek ideálisak a sokoldalú áramelvezetéshez.
A 400 amper névleges üzemi árammal rendelkező elosztóblokk maximális teljesítményt nyújt ipari és kereskedelmi alkalmazásokban. A 440 V AC névleges üzemi feszültség, 750 V AC szigetelési feszültség és 8 kV névleges lökőfeszültség-szilárdság biztosítja a rendkívüli elektromos biztonságot. Az elosztóblokk rövid ideig tartó áramtartó képessége 20 kA 1 másodpercig, míg a névleges csúcs zárlati áramot (Ipk) 40 kA-ig képes elviselni. Az I²t aktiválási érték 400000000 A².s, ami kiváló túlterhelés és rövidzárlat elleni védelmet jelent.
A termék műszaki kialakítása kiemelkedő rugalmasságot biztosít a csatlakoztatási lehetőségek terén. A gyűjtősín keresztmetszete 32 x 5 mm, és különböző csatlakozási módokat támogat: a tápellátás történhet préselt kábelsaruval (50 mm²) vagy rugalmas sínek segítségével (32 x 5 mm), míg az elosztás M6-os furatokkal (fázis) van megoldva, amelyek 13 x 1...50 mm² vezetékkeresztmetszetet fogadnak. A termék méretei - 235 mm magasság, 470 mm szélesség és 115 mm mélység - kompakt kialakítást biztosítanak, ami hasznos a helytakarékos alkalmazásoknál. Az LVS04054 modell megfelel a szigorú nemzetközi szabványoknak, beleértve az IEC 61439-1 és IEC 61439-2 előírásait (szekrényen belüli használatra), és ASTA tanúsítvánnyal rendelkezik, ami garantálja a minőséget és a biztonságot.
Schneider Electric PrismaSeT - LVS04054 -Lépcsős gyűjtősín, 4P, 400A műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméktípus: Multi-stage elosztóblokk
Terméknév: Linergy BS
Kompatibilitás: PrismaSeT G szekrény, PrismaSeT P szekrény, Spacial házak
IP védettség: IPxx B
Szerelési jellemzők
Rögzítési felület: Prisma függőleges oszlop, Sima hátlap, Hornyolt hátlap
Szerelési mód: Vízszintes vagy függőleges
Pólusok: 4P
Villamos jellemzők
Névleges üzemi feszültség (Ue): 440 V AC
Névleges szigetelési feszültség (Ui): 750 V AC
Névleges lökőfeszültség (Uimp): 8 kV
Névleges üzemi áram (Ie): 400 A
Névleges áram (In): 400 A (40 °C-on)
Rövid idejű áramtartó képesség (Icw): 20 kA (1 másodpercig)
Névleges zárlati csúcsáram (Ipk): 40 kA
I²t bekapcsoláskor: 400000000 A².s
Gyűjtősín keresztmetszet: 32 x 5 mm
Csatlakozások
Tápellátás: Préselt kábelsaru (50 mm²), Flexibilis sínek (32 x 5 mm)
Elosztás: M6 furatok (fázis), 13 x 1...50 mm²
Fizikai jellemzők
Magasság: 235 mm
Szélesség: 470 mm
Mélység: 115 mm
Szabványok, minősítések
Megfelelőség: IEC 61439-1 (szekrényen belül), IEC 61439-2 (szekrényen belül)
Tanúsítványok: ASTA
