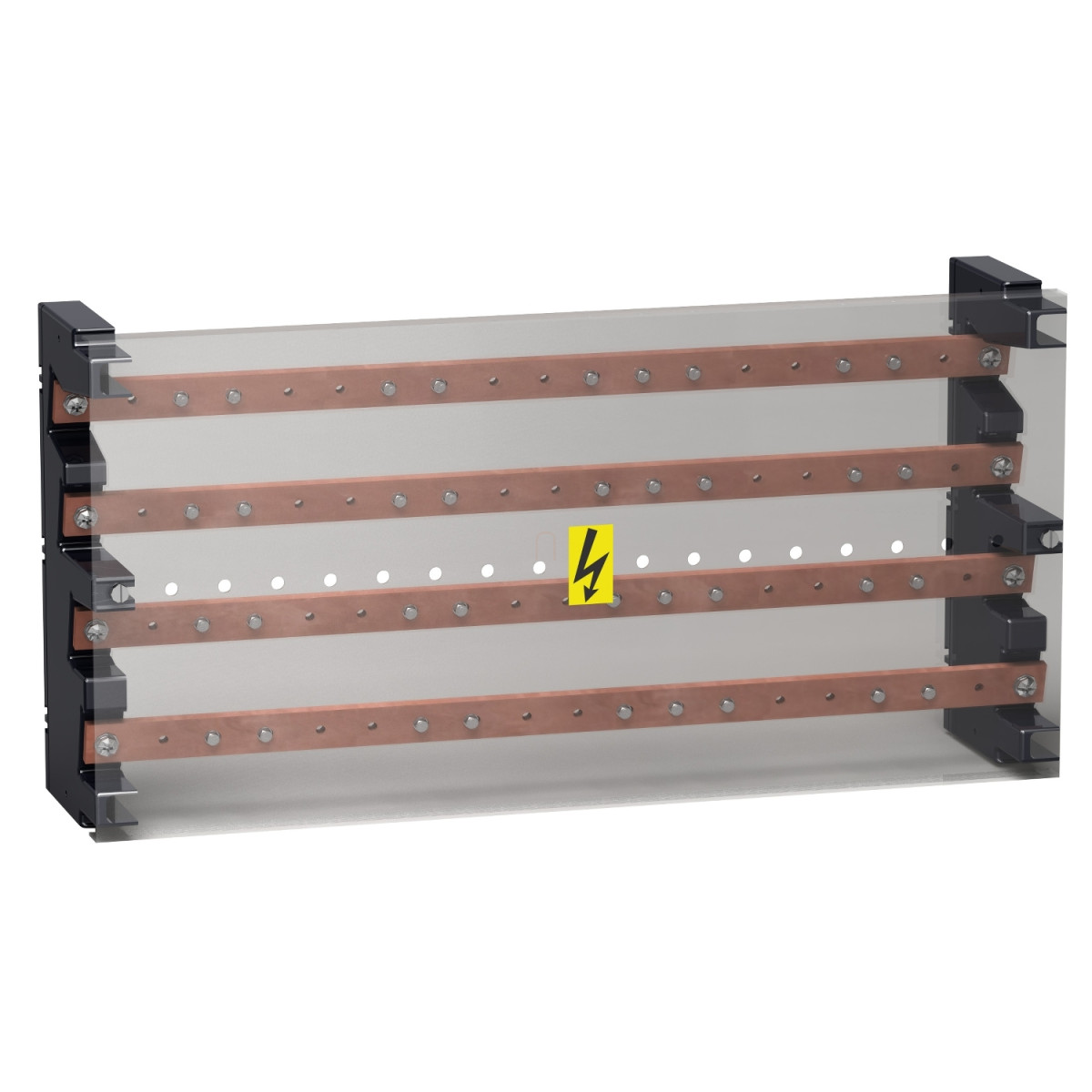

A Schneider Electric Linergy BS termékcsaládjának LVS04053 cikkszámú, lépcsős gyűjtősín elosztóblokkja egy kiváló minőségű villamos ipari termék, amelyet elsősorban elosztórendszerekhez és kapcsolószekrényekhez terveztek. Ez a többszintes elosztóblokk 4 pólusú kialakítással rendelkezik, és 250 amper névleges áramerősségre lett méretezve, biztosítva a hatékony árameloszlást különböző alkalmazási területeken.
A Linergy BS LVS04053 modell 52 csatlakoztatási ponttal rendelkezik, ami nagy rugalmasságot biztosít a különböző elektromos rendszerek kialakításánál. Ez a gyűjtősín rendszer tökéletesen kompatibilis a Schneider Electric PrismaSeT G és PrismaSeT P típusú szekrényekkel, valamint a Spacial házakkal is. Ez a sokoldalú kompatibilitás lehetővé teszi, hogy könnyedén integrálhasd a terméket már meglévő infrastruktúrába, vagy egy új rendszer kiépítésekor.
Műszaki szempontból a Linergy BS LVS04053 rendkívül megbízható és biztonságos. 440 V AC névleges üzemi feszültséggel és 750 V AC szigetelési feszültséggel rendelkezik. Az impulzus feszültségállósága 8 kV, ami kiváló védelmet nyújt a túlfeszültség-impulzusokkal szemben. A sín rövid idejű áramtartása 13 kA 1 másodpercig, míg a névleges csúcsáram 30 kA. A gyűjtősín I²t aktiválási értéke 169000000 A².s, ami jelentős tartalékot biztosít rövid idejű túlterhelések és zárlatok esetén. A gyűjtősín keresztmetszete 20 x 5 mm, ami megfelelő áramvezetést tesz lehetővé a 250 amperes terhelés mellett is, akár 40 °C környezeti hőmérsékletig.
A csatlakozási lehetőségek terén a termék rendkívül rugalmas: a betáplálás történhet krimpelt kábelsaruval 50 mm² vezetékkel, vagy 20 x 3 mm-es flexibilis sínnel. Az elosztás M6-os csavarokkal történik a fázisvezetőknél, és 13 különböző méretű, 1-től 50 mm²-ig terjedő vezeték csatlakoztatására van lehetőség. A termék szerelése történhet vízszintesen vagy függőlegesen, egyaránt rögzíthető sík hátlapra vagy Prisma tartóra. A fizikai méreteit tekintve a gyűjtősín 235 mm magas, 470 mm széles és 115 mm mély. Az eszköz védettségi szintje IPxx B, ami megfelelő a legtöbb beltéri alkalmazáshoz, ahol nem jellemző a por vagy nedvesség behatolása. A gyűjtősín az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően lett tervezve és gyártva, elosztószekrényen belüli használatra, és ASTA tanúsítvánnyal rendelkezik, ami garantálja a magas minőséget és megbízhatóságot.
Schneider Electric PrismaSeT - LVS04053 -Lépcsős gyűjtősín, 4P, 250A műszaki adatok
Alapvető termékjellemzők
Termékcsalád: Linergy
Terméktípus: Többszintes elosztóblokk
Terméknév: Linergy BS
Cikkszám: LVS04053
Kompatibilitás
Kompatibilis sorozatok: PrismaSeT G szekrény, PrismaSeT P szekrény
Termék kompatibilitás: Spacial szekrények
Villamos jellemzők
Pólusok száma: 4P
Névleges üzemi feszültség [Ue]: 440 V AC
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 250 A
Névleges áram [In]: 250 A 40 °C-on
Rövididejű áramerősség [Icw]: 13 kA 1 másodpercig
Névleges csúcsáram [Ipk]: 30 kA
I²t aktiváláskor: 169000000 A².s
Fizikai jellemzők
Gyűjtősín keresztmetszet: 20 x 5 mm
Csatlakozások: Betáplálás: krimpelt kábelsaru 50 mm², Betáplálás: rugalmas sínek, 20 x 3 mm, Elosztás: M6 furatok (fázis), 13 x 1...50 mm²
IP védettség: IPxx B
Rögzítési mód: Vízszintes vagy függőleges
Rögzítési felület: Sima hátlap, Prisma függőleges tartó
Méretek
Magasság: 235 mm
Szélesség: 470 mm
Mélység: 115 mm
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2 (szekrényen belüli használatra)
Tanúsítványok: ASTA
