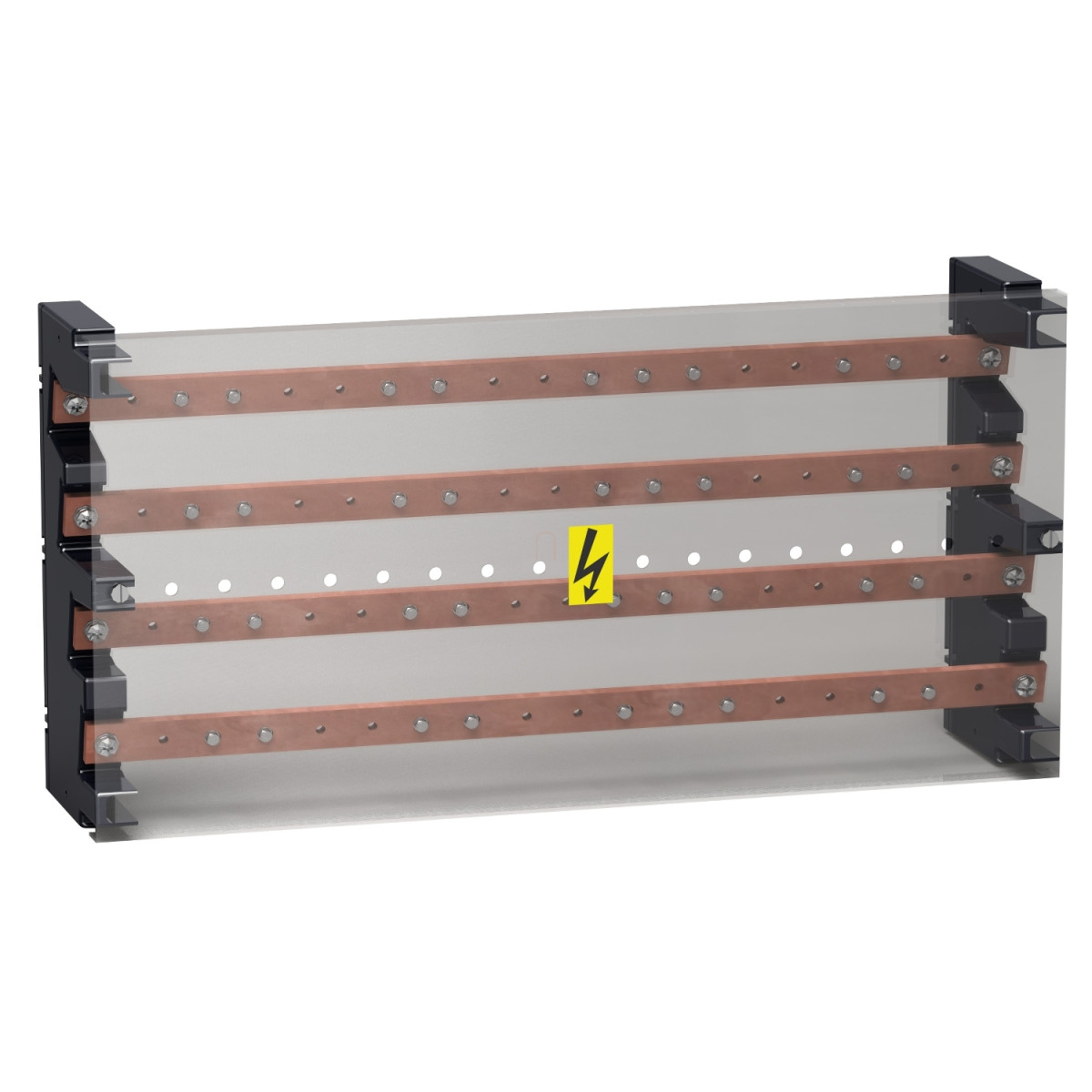

A Schneider Electric LINERGY BS sorozatába tartozó LVS04052 termék egy kiváló minőségű, többlépcsős elosztóblokk, amely ideális választás a modern villamos rendszerek hatékony és biztonságos áramelvezetéséhez. A 4 pólusú kialakítású gyűjtősín 160A névleges áram kezelésére képes, és összesen 52 csatlakoztatási pontot kínál, amely rendkívüli rugalmasságot biztosít a különböző méretű és típusú elektromos hálózatok kiépítéséhez.
A termék a Schneider Electric PrismaSeT rendszercsaládjával teljes mértékben kompatibilis, így tökéletesen integrálható a PrismaSeT G és PrismaSeT P szekrényekbe, valamint a Spacial burkolatokba is. Az LVS04052 gyűjtősín horizontális és vertikális szerelési móddal egyaránt telepíthető, ami tovább növeli a felhasználási lehetőségek körét. A Prisma függőleges tartóra vagy sima hátlapra is felszerelhető, így különböző szekrénytípusokban és konfigurációkban alkalmazható.
Műszaki szempontból az LVS04052 kiemelkedő paraméterekkel rendelkezik. A 440V AC névleges üzemi feszültség és a 750V AC szigetelési feszültség mellett 8 kV-os névleges lökőfeszültség-állósággal büszkélkedhet. A 160A névleges áramerősség (40°C-on) mellett figyelemre méltó rövidideig tartó zárlati áramot (10 kA 1 másodpercig) és csúcs zárlati áramot (30 kA) képes elviselni. Az I²t aktiválási érték 100000000 A².s, ami kiváló védelmet biztosít az elektromos rendszerek számára. A 15 x 5 mm-es gyűjtősín keresztmetszet megfelelő áramvezető képességet garantál, miközben a különböző csatlakozási lehetőségek (préselőfüles betáplálás 50 mm²-ig, rugalmas sínek 20 x 2 mm-ig, valamint M6-os furatok a fázisokhoz) rugalmas konfigurációt tesznek lehetővé.
Az LVS04052 többlépcsős elosztóblokk méretei optimalizáltak a professzionális elektromos szekrényekbe való beépítéshez: 235 mm magasság, 470 mm szélesség és 115 mm mélység. A termék az IEC 61439-1 és IEC 61439-2 szabványoknak megfelelően, zárt burkolaton belül használható, és ASTA tanúsítvánnyal rendelkezik, ami garantálja a megbízhatóságot és a biztonságot. A Schneider Electric LVS04052 gyűjtősín ideális választás ipari létesítmények, kereskedelmi épületek és nagyobb lakóépületek villamos rendszereinek kiépítéséhez, ahol a megbízhatóság, a biztonság és a rugalmas konfigurálhatóság alapvető követelmény.
Schneider Electric PrismaSeT - LVS04052 műszaki adatok
Általános adatok
Termékcsalád: Linergy
Terméktípus: Többlépcsős elosztóblokk
Terméknév: Linergy BS
Kompatibilitás: PrismaSeT G szekrény, PrismaSeT P szekrény, Spacial burkolatok
IP védettség: IPxx B
Szerelési információk
Rögzítési felület: Prisma függőleges tartó, sima hátlap
Szerelési mód: Horizontális, vertikális
Pólusok: 4P
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 440 V AC
Névleges szigetelési feszültség [Ui]: 750 V AC
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi áram [Ie]: 160 A
Névleges áram [In]: 160 A 40°C-on
Névleges rövid idejű zárlati áram [Icw]: 10 kA 1 másodpercig
Névleges csúcs zárlati áram [Ipk]: 30 kA
I²t aktiválásnál: 100000000 A².s
Fizikai jellemzők
Gyűjtősín keresztmetszet: 15 x 5 mm
Csatlakozók - terminálok: Betáplálás: préselőfüles 50 mm², Betáplálás: rugalmas sínek 20 x 2 mm, Elosztás: M6-os furatok (fázis), 13 x 1...50 mm²
Magasság: 235 mm
Szélesség: 470 mm
Mélység: 115 mm
Szabványok és tanúsítványok
Szabványok: IEC 61439-1 (zárt burkolaton belül), IEC 61439-2 (zárt burkolaton belül)
Terméktanúsítványok: ASTA
