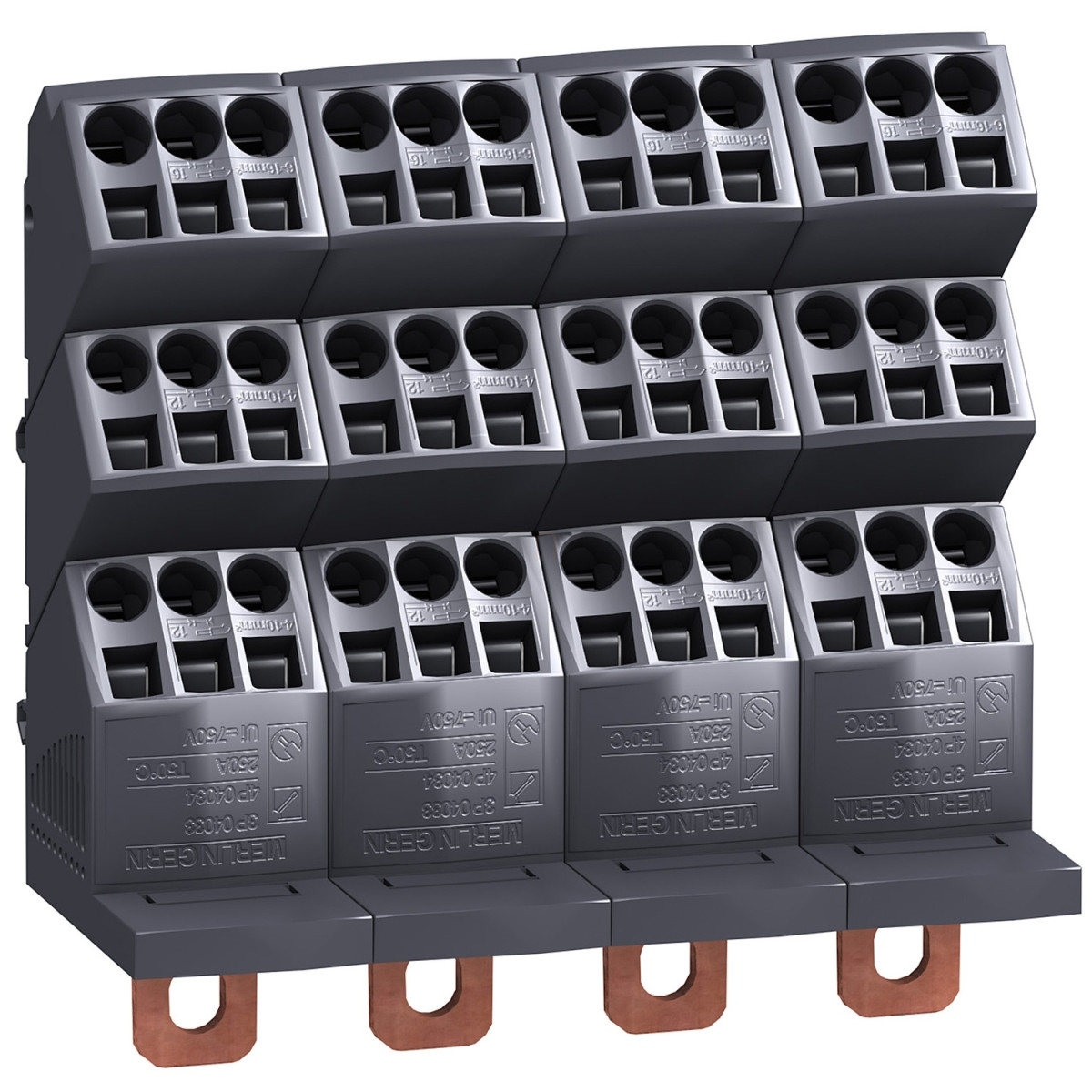

A Schneider Electric Linergy DP LVS04034 elosztóblokk egy professzionális villamos ipari termék, amely kifejezetten a ComPacT 4P, 250A teljesítményigényű rendszerekhez lett tervezve, összesen 36 csatlakozási ponttal. Ez a sokoldalú elosztóblokk ideális megoldást kínál az áramok hatékony és biztonságos elosztására ipari és kereskedelmi létesítményekben.
A Linergy DP elosztóblokk tökéletesen kompatibilis a Schneider Electric PrismaSeT termékcsalád különböző változataival, beleértve a PrismaSeT G, PrismaSeT P, Prisma PH és PrismaSeT Pack 250 elosztószekrényeket. A termék rugalmasan felszerelhető szerelőlapra vagy DIN sínre, ami tovább növeli a telepítési lehetőségek számát. A LVS04034 antracit szürke (RAL 7016) színben készül, így jól illeszkedik a modern kapcsolószekrények kialakításához.
A műszaki paraméterek tekintetében a Linergy DP elosztóblokk kiemelkedő teljesítményt nyújt. A 250A névleges üzemi áramerősség 40°C környezeti hőmérsékleten, a 690V AC névleges üzemi feszültség és a 750V AC névleges szigetelési feszültség mind-mind a megbízható működést garantálják. A termék impozáns 8,5 kA-es rövid idejű áramtűrő képességgel rendelkezik 1 másodpercig, míg a névleges lökőáram-tűrőképessége eléri a 30 kA-t. Az I²t aktiváláskor 72250000 A².s értéket biztosít, ami megfelelő védelmet jelent túláram esetén. A termék 8 kV névleges lökőfeszültség-állósággal rendelkezik, így hatékonyan ellenáll a hálózati tranzienseknek. A csatlakozások terén a tápellátás közvetlen csatlakozással történik 120 mm² keresztmetszetű vezetékkel, míg az elosztás rugós sorkapcsokkal valósul meg, amelyek rugalmasan kezelik mind a merev, mind a hajlékony vezetékeket különböző méretekben (4-10 mm² és 6-16 mm²).
A Linergy DP elosztóblokk méretei (140 mm × 140 mm × 64 mm) kompakt kialakítást tesznek lehetővé, miközben biztosítják a 36 csatlakozási pont optimális elrendezését. A termék széles kompatibilitási listával rendelkezik, amely magában foglalja az EasyPact, ComPact INS, INV és NSX sorozatú megszakítókat különböző vezérlési opciókkal, mind vízszintes, mind függőleges telepítésben. Ez a kompatibilitás teszi a Linergy DP elosztóblokkot rendkívül sokoldalú választássá az ipari villamos rendszerek tervezői és kivitelezői számára.
A Schneider Electric LVS04034 elosztóblokk magas minőségi szabványoknak felel meg, beleértve az IEC 60947-7-1, valamint az IEC 61439-1 és IEC 61439-2 szabványokat. Az ASTA tanúsítással rendelkező termék -25°C és +55°C közötti környezeti hőmérsékleten üzemeltethető, ami széleskörű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A szennyezettségi fok 3 és a III-as túlfeszültség kategória besorolás tovább erősíti a termék megbízhatóságát nehéz ipari körülmények között is. A 960°C izzóhuzalos vizsgálatnak való megfelelés az IEC 60695-2-11 szerint pedig kiemelkedő tűzállósági tulajdonságokat garantál.
Schneider Electric PrismaSeT - LVS04034 -Polybloc 250A 4P műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméktípus: Elosztóblokk
Terméknév: Linergy DP
Kompatibilitás: PrismaSeT G, PrismaSeT P, Prisma PH, PrismaSeT Pack 250 elosztószekrényekkel
Kategória: Árameloszlási kiegészítő
IP védettségi fokozat: IPxx B
Telepítési jellemzők
Szerelési lehetőség: Szerelőlapra vagy DIN sínre
Szín: Antracit szürke (RAL 7016)
Villamos jellemzők
Pólusok: 4P
Névleges üzemi feszültség: 690 V AC
Névleges szigetelési feszültség: 750 V AC
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi áramerősség: 250 A (40 °C)
Rövid idejű áramtűrőképesség: 8,5 kA (1 másodpercig)
Névleges lökőáram-tűrőképesség: 30 kA
I²t aktiváláskor: 72250000 A².s
Csatlakozások
Tápellátás: Közvetlen csatlakozás, 120 mm²
Elosztás: Rugós sorkapocs (fázis), 6 x 4...10 mm² (hajlékony)
Elosztás: Rugós sorkapocs (fázis), 3 x 6...16 mm² (hajlékony)
Elosztás: Rugós sorkapocs (fázis), 6 x 4...10 mm² (merev)
Elosztás: Rugós sorkapocs (fázis), 3 x 6...16 mm² (merev)
Méretek
Magasság: 140 mm
Szélesség: 140 mm
Mélység: 64 mm
Környezeti jellemzők
Szennyezettségi fok: 3
Túlfeszültség kategória: III
Izzóhuzalos vizsgálat ellenállása: 960 °C (IEC 60695-2-11 szerint)
Szabványok: IEC 60947-7-1, IEC 61439-1 és IEC 61439-2 (elosztószekrényekben)
Tanúsítványok: ASTA
Üzemi környezeti hőmérséklet: -25...55 °C
