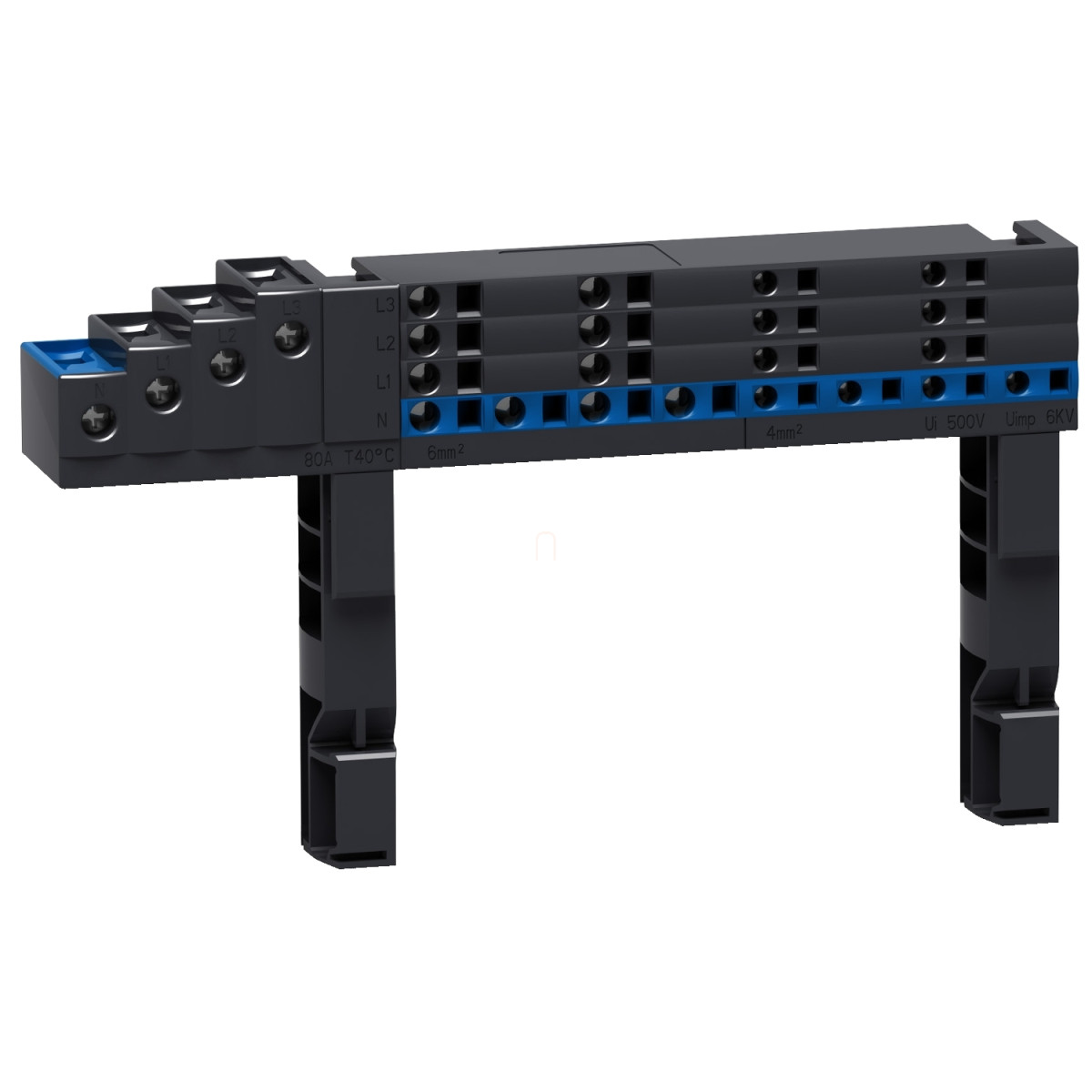

A Schneider Electric Linergy FM sorozatú elosztóblokk (LVS04008) professzionális villamos elosztási megoldást kínál középületek, ipari létesítmények és kereskedelmi épületek számára. Ez a 4-pólusú, 63A terhelhetőségű elosztóblokk ideális választás a megbízható és biztonságos áramellátás biztosításához, különösen olyan helyeken, ahol több fogyasztót kell egy fő betápról párhuzamosan üzemeltetni.
A termék különlegessége a kompakt kialakításban és a változatos szerelési lehetőségekben rejlik. A Linergy FM elosztóblokk DIN-sínre, hornyolt hátlapra vagy sima hátlapra egyaránt felszerelhető, így rendkívül rugalmas megoldást kínál. Az LVS04008 modell 12 darab 18 mm-es modult foglal el, és összesen 20 csatlakozási pontot biztosít, ami ideálissá teszi közepes méretű elosztórendszerek kiépítésére. Az eszköz kompatibilis a PrismaSeT G, PrismaSeT P, Prisma PH és PrismaSeT Pack 250 elosztószekrényekkel, valamint a Spacial szekrényekkel is, így jól illeszkedik a Schneider Electric meglévő termékportfóliójába.
Műszaki szempontból az LVS04008 elosztóblokk kiemelkedő paraméterekkel rendelkezik. A névleges üzemi feszültség 440V AC, míg a szigetelési feszültség 500V AC 50/60 Hz. A lökőfeszültség állóképessége 6 kV, ami kiváló túlfeszültség-védettséget biztosít. Az üzemi névleges áram 63A (40°C környezeti hőmérséklet mellett), a csúcsáram pedig 12 kA, amely megfelelő biztonságot nyújt még rövid idejű túlterhelések esetén is. Az I²t érték aktiváláskor 2400000 A².s. A csatlakozások tekintetében a betáplálási oldalon 25 mm²-es alagútkapcsokkal, míg a leosztási oldalon gyorscsatlakozós kapcsokkal rendelkezik. Ezek a kapcsok képesek fogadni 2 x 4–6 mm² merev vagy hajlékony vezetőket a fázisoknál, illetve 4 x 4–6 mm² vezetőket a nulla vezetőnél. Kisebb keresztmetszetű vezetékeknél (1,5–4 mm²) szintén biztosított mind a merev, mind a hajlékony kábelek csatlakoztatási lehetősége. A termék 9 mm-es osztás szerint 24 egységet tartalmaz, ami optimális térkihasználást tesz lehetővé.
Az LVS04008 elosztóblokk antracitszürke (RAL 7016) színben készül, amely jól illeszkedik az ipari környezetbe. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 61439-1, IEC 61439-2 és IEC 60947-7-1 szabványokat, valamint ASTA tanúsítvánnyal is rendelkezik. A termék pontos méretei a műszaki dokumentációban találhatók, de hozzávetőlegesen 218 mm széles, 39,5 mm magas és 36,8 mm mély, ami lehetővé teszi a könnyű beépíthetőséget szűkösebb helyeken is. Mindezen tulajdonságok együttesen teszik a Schneider Electric LVS04008 elosztóblokkot kiváló választássá professzionális villamos rendszerek kiépítéséhez.
Schneider Electric PrismaSeT - LVS04008 -Multiclip 4P, 63A, 1/2 sor műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméktípus: Elosztóblokk
Termék neve: Linergy FM
Kompatibilitás: PrismaSeT G, PrismaSeT P, Prisma PH, PrismaSeT Pack 250 elosztószekrények, Spacial szekrények
IP védettség: IPxx B
Szín: Antracitszürke (RAL 7016)
Műszaki paraméterek
Szerelési lehetőségek: DIN sín, hornyolt hátlap, sima hátlap
Installált eszköz: moduláris eszköz
Pólusok száma: 3P + N
Névleges üzemi feszültség: 440 V AC
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség: 6 kV
Névleges üzemi áram: 63 A
Névleges áram: 63 A (40 °C-on)
Névleges csúcsáram: 12 kA
I²t aktiváláskor: 2400000 A².s
Csatlakozások
Betáplálás: alagút típusú kapocs, 25 mm²
Elosztás (fázis): gyorscsatlakozós kapocs, 2 x 4-6 mm² (merev), 2 x 4-6 mm² (hajlékony), 2 x 1,5-4 mm² (merev), 2 x 1,5-4 mm² (hajlékony)
Elosztás (nulla): gyorscsatlakozós kapocs, 4 x 4-6 mm² (merev), 4 x 4-6 mm² (hajlékony), 4 x 1,5-4 mm² (merev), 4 x 1,5-4 mm² (hajlékony)
Méretek és szabványok
9 mm-es osztások száma: 24
18 mm-es modulok száma összesen: 12
Szabványok: IEC 61439-1, IEC 61439-2, IEC 60947-7-1
Termék tanúsítványok: ASTA
