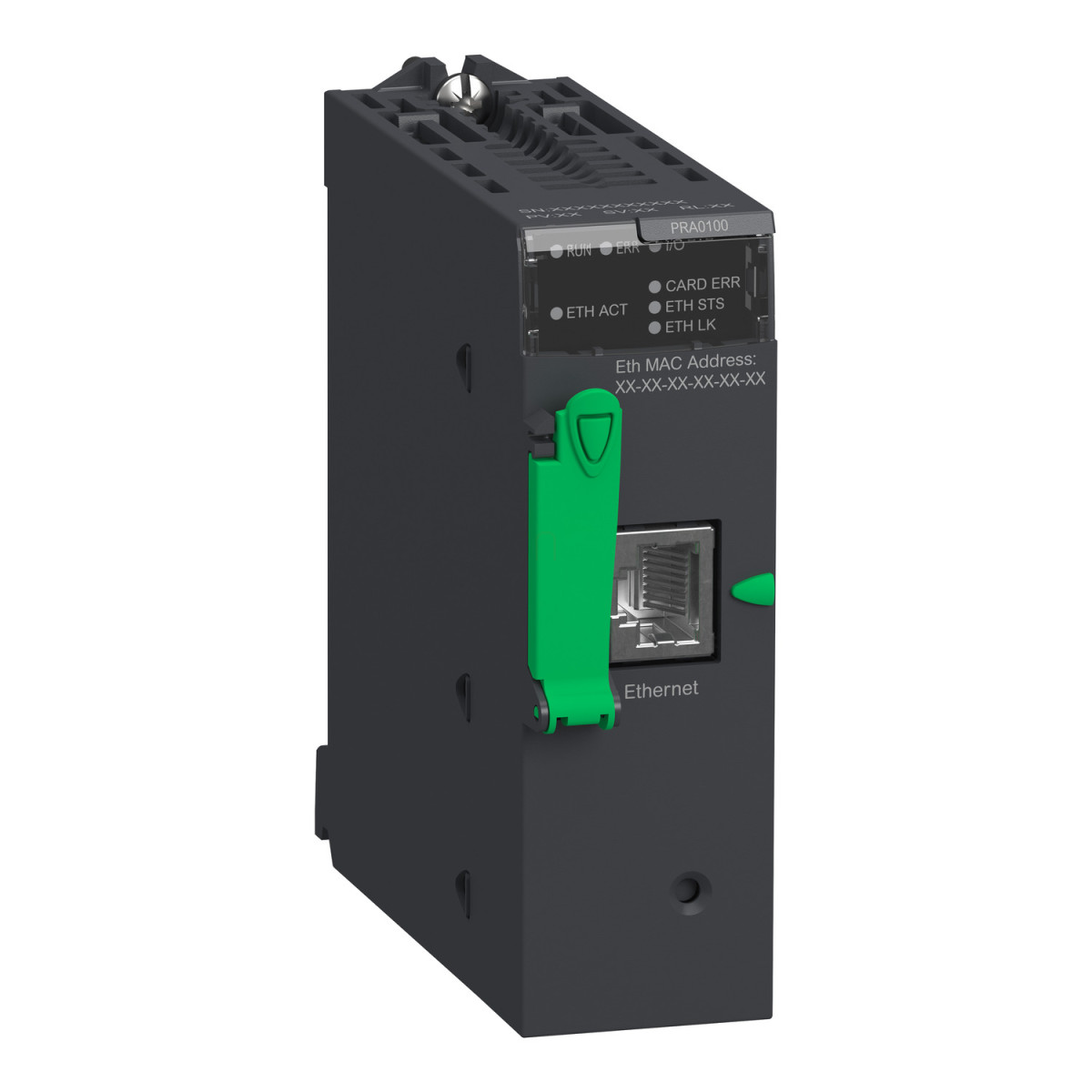

A Schneider Electric Modicon X80 sorozatú BMXPRA0100 perifériás távoli I/O adapter modul egy hatékony és megbízható megoldást kínál ipari automatizálási rendszerekhez. Ez a korszerű modul maximálisan 1024 diszkrét és 256 analóg I/O kezelésére képes, miközben Ethernet kommunikációt biztosít a hálózati integráció számára. A BMXPRA0100 ideális választás komplex ipari folyamatok távoli vezérléséhez és felügyeletéhez, ahol fontos a rugalmasság és a nagy teljesítmény.
A modul egy Ethernet/IP kommunikációs porttal rendelkezik, amely Modbus TCP protokollt támogat, biztosítva a problémamentes integrációt meglévő ipari hálózati infrastruktúrákba. A beépített valós idejű óra lehetővé teszi az időbélyeggel ellátott adatrögzítést és eseménynaplózást, ami kritikus fontosságú lehet pontos folyamatmonitorozás és hibakeresés során. A BMXPRA0100 memóriakapacitása 448 kB belső és 96 kB kivehető memóriából áll, elegendő tárolóhelyet biztosítva a komplex alkalmazásokhoz és konfigurációkhoz. Az egyetlen mester feladat alapú alkalmazásstruktúra egyszerű és hatékony programozást tesz lehetővé.
A modul részletes helyi diagnosztikát kínál többféle LED-kijelzővel, amelyek azonnal látható visszajelzést adnak a működési állapotról. Ezek között találhatók: zöld LED a modul aktív állapotának (RUN) jelzésére, piros LED a modulhibák (ERR) kijelzésére, piros LED a külső hibák (I/O) jelzésére, zöld LED az Ethernet hálózati aktivitás (ETH ACT) mutatására, piros LED a memóriakártya-hibák (CARD ERR) jelzésére, zöld LED az Ethernet-kapcsolat diagnosztikájához (STS), valamint zöld LED az Ethernet hálózat státuszának (link) kijelzésére. A BMXPRA0100 kompatibilis 0-1024 diszkrét I/O modullal, 0-256 analóg I/O modullal és 0-2 Ethernet modullal, így rendkívül rugalmas konfigurációs lehetőségeket biztosít.
A Schneider Electric BMXPRA0100 modul standard formátumú, 95 mA átlagos áramfogyasztással és 2,3 W teljesítményleadással működik. Műszaki szempontból kiemelkedő jellemzői közé tartozik az IP20-as védettségi szint, a -25°C és +70°C közötti működési hőmérséklet-tartomány, valamint a 2000 méter alatti üzemeltetési magasság. A modul megfelel számos nemzetközi szabványnak és direktívának, többek között az EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3 és EN/IEC 60079-0 előírásoknak. Tanúsítványai között szerepel a CE, UL, CSA, RCM, EAC, Merchant Navy, valamint ATEX és IECEx zóna 2/22 minősítés, így a BMXPRA0100 használható veszélyes helyeken is, beleértve az I. osztály, 2. divízió besorolású környezeteket. A kompakt méreteknek köszönhetően különböző méretű rack-ekre szerelhető, ami tovább növeli a telepítési rugalmasságot.
Schneider Electric Modicon M340 - BMXPRA0100 -DIO modul, PLC távoli I/O adapter műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Termék típusa: Perifériás távoli I/O adapter
Kommunikációs jellemzők
Portok száma: 1
Integrált csatlakozási típus: Ethernet/IP eszközhálózathoz
Kommunikációs port protokoll: Modbus TCP
Teljesítmény jellemzők
Valós idejű óra: Igen
Memóriakapacitás: 448 kB belső, 96 kB kivehető
Alkalmazás struktúra: 1 mester feladat
Kijelzők és jelzőfények
1 LED (zöld) a modul aktív állapotához (RUN)
1 LED (piros) a modulhibákhoz (ERR)
1 LED (piros) a külső hibákhoz (I/O)
1 LED (zöld) az Ethernet hálózati aktivitáshoz (ETH ACT)
1 LED (piros) a memóriakártya-hibákhoz (CARD ERR)
1 LED (zöld) az Ethernet link diagnosztikához (STS)
1 LED (zöld) az Ethernet hálózati állapothoz (link)
Kompatibilitás
Termék kompatibilitás: 0-1024 diszkrét I/O modul, 0-256 analóg I/O modul, 0-2 Ethernet modul
Elektromos jellemzők
Átlagos fogyasztás: 95 mA
Teljesítményleadás: 2,3 W
Fizikai jellemzők
Jelölés: CE
Modul formátum: Standard
IP védettségi fokozat: IP20
Környezeti feltételek
Üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
Működési magasság: <= 2000 m
Szállítási magasság maximum: 3000 m
Relatív páratartalom: 95% kondenzáció nélkül
Környezeti jellemző: Veszélyes hely I. osztály 2. divízió
Szabványok és tanúsítványok
Szabványok: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5, EN/IEC 61850-3, EN/IEC 60079-0
Direktívák: 2014/35/EU - kisfeszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás, 2014/34/EU - ATEX direktíva
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
