A Schneider Electric BMXP3420302H processzor modulja a Modicon M340 automatizálási platform kimagasló teljesítményű központi egysége, amely kifejezetten mostoha ipari környezetbe terveztek. Ez a rendkívül strapabíró processzor modul a CANopen és Transparent Ready koncepció jegyében készült, így tökéletes választás a komplex ipari automatizálási feladatokhoz, ahol a megbízhatóság és a szélsőséges körülmények elleni védelem alapvető követelmény.
A BMXP3420302H bámulatos kapacitással rendelkezik: maximum 1024 digitális I/O és 256 analóg I/O kezelésére képes, valamint 36 alkalmazás-specifikus csatornát kínál. A processzor akár 4 rack-et is képes kezelni, ezáltal rugalmas rendszerkonfigurációt tesz lehetővé. Kommunikációs szempontból is kiemelkedő: beépített USB port (12 Mbit/s), CANopen master busz (SUB-D 9, 20 kbit/s-tól 1 Mbit/s-ig), valamint Ethernet TCP/IP (RJ45, 10/100 Mbit/s) csatlakozási lehetőségekkel rendelkezik. A modul kapacitása lehetővé teszi 2 Ethernet kommunikációs modul és 4 AS-Interface modul csatlakoztatását is, így komplex hálózatok építhetők ki.
A BMXP3420302H számos beágyazott kommunikációs szolgáltatást nyújt, beleértve a CANopen protokollhoz kapcsolódó Network Management (NMT), Process Data Object (PDO), Service Data Object (SDO) és speciális funkciókat (SYNC, EMCY, TIME). Az Ethernet TCP/IP oldalon pedig olyan szolgáltatásokat kínál, mint a sávszélesség-kezelés, adatszerkesztő, Modbus TCP üzenetküldés, Rack Viewer és SNMP hálózati adminisztrátor. Ezt a modult a nagy teljesítményű memória is megkülönbözteti: 4096 kB belső RAM, ebből 256 kB adat és 3584 kB program/konstansok/szimbólumok tárolására, valamint a mellékelt BMXRMS008MP memóriakártya a programok, konstansok, szimbólumok és adatok mentésére, illetve a standard webszerver B10 osztályú aktiválására. A végrehajtási idők tekintetében is imponáló: 0,12 μs Boolean, 0,17 μs dupla szó, 0,25 μs egyszeres szó és 1,16 μs lebegőpontos műveleteknél, akár 8,1 Kinst/ms teljesítménnyel 100% Boolean műveleteknél.
A BMXP3420302H kifejezetten zord környezetben való használatra készült, amit számos tanúsítvány és védettségi jellemző bizonyít. IP20 védettségi fokozata, -25°C-tól +70°C-ig terjedő működési hőmérséklet-tartománya, valamint a speciális konformal bevonat mind hozzájárulnak a megbízható működéshez. A modul megfelel számos szabványnak és rendelkezik többek között CE, UL, CSA, RCM, EAC, ATEX zóna 2/22, IECEx zóna 2/22, UKEX zóna 2/22, és CCSAus HazLoc Class I Division 2 (A, B, C, D csoport) tanúsítványokkal. A BMXP3420302H ellenáll a gázoknak (ISA S71.04 Gx osztály, IEC 60721-3-3 3C4 osztály), pornak és homoknak (IEC 60721-3-3 3S4 osztály), sónak (IEC 60068-2-52 Kb/2), penésznek és gomba spóráknak (IEC 60721-3-3 3B2 osztály) is. Az állapotjelző LED-ek kiterjedt diagnosztikai lehetőséget biztosítanak a felhasználók számára, jelezve az Ethernet hálózati aktivitást, CANopen busz működést, processzor állapotot és esetleges hibákat.

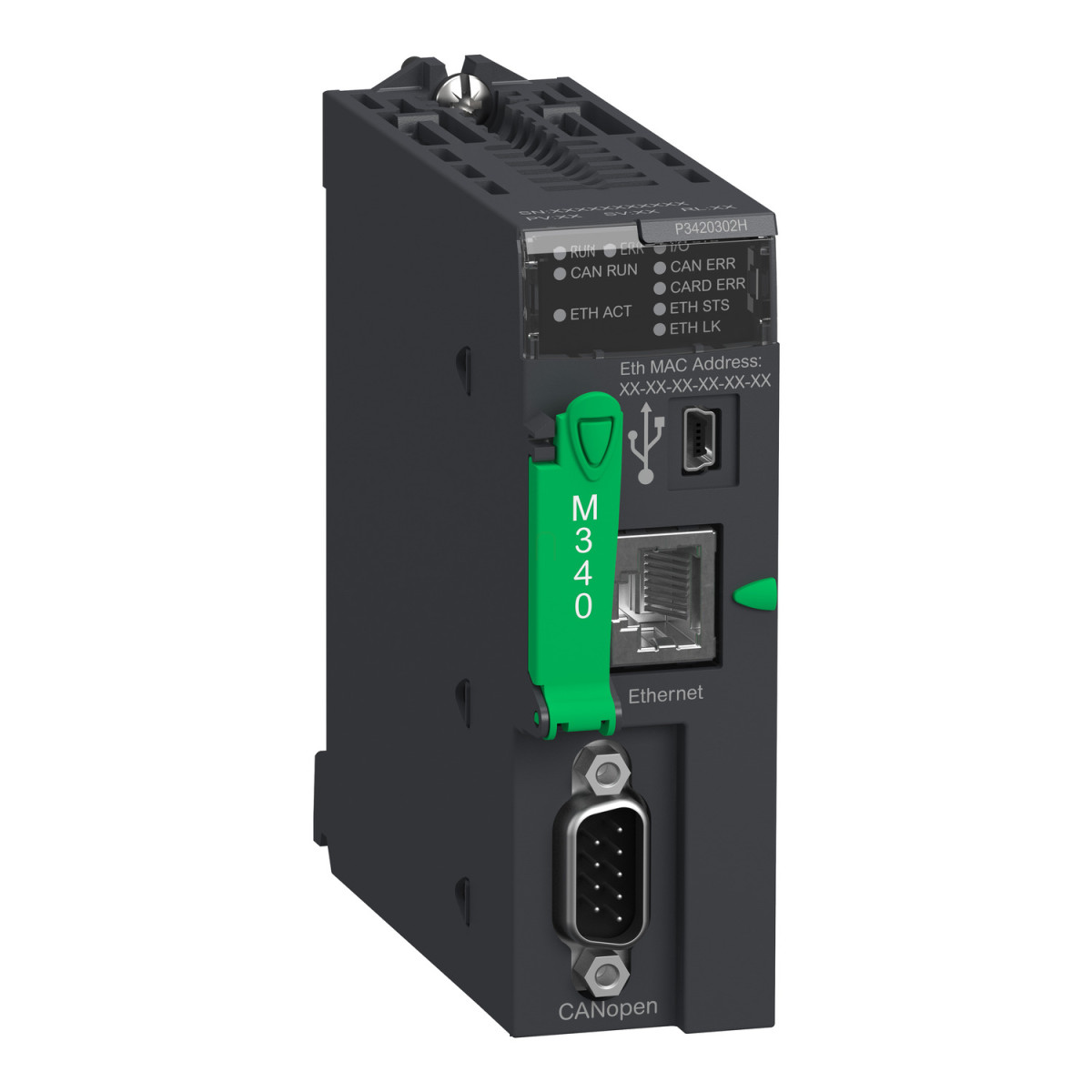

Schneider Electric Modicon M340 - BMXP3420302H -processzor, L2, CANopen, Modbus TCP/IP / Ethernet IP, megerősített műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M340 automatizálási platform
Terméktípus: Processzor modul
Speciális alkalmazás: Mostoha környezethez
Koncepció: CANopen, Transparent Ready
Rack-ek száma: 4
Helyi I/O processzor kapacitás (digitális): 1024 I/O
Analóg I/O processzor kapacitás: 256 I/O
Alkalmazás-specifikus csatornák száma: 36
Kiegészítő információk
Vezérlő csatornák: Programozható hurkok
Mozgásvezérlés: Független tengely CANopen
Integrált csatlakozási típus: USB port 12 Mbit/s sebességgel, CANopen master busz SUB-D 9, átviteli mód: 2 árnyékolt csavart érpár 20 kbit/s...1 Mbit/s, Ethernet TCP/IP RJ45, átviteli mód: 1 csavart érpár 10/100 Mbit/s
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 4 AS-Interface modul
Beágyazott kommunikációs szolgáltatás
Network Management (NMT) CANopen, Process Data Object (PDO) CANopen, Service Data Object (SDO) CANopen, Speciális funkciók (SYNC, EMCY, TIME) CANopen, Sávszélesség menedzsment, Ethernet TCP/IP, Adatszerkesztő, Ethernet TCP/IP, Modbus TCP üzenetküldés, Ethernet TCP/IP, Rack Viewer, Ethernet TCP/IP, SNMP hálózati adminisztrátor, Ethernet TCP/IP
Ethernet port
10BASE-T/100BASE-TX
Átviteli sebesség
1 Mbit/s 0...20 m 0...0.6 m, 125 kbit/s 0...500 m 0...10 m, 20 kbit/s 0...2500 m 0...300 m, 250 kbit/s 0...250 m 0...10 m, 50 kbit/s 0...1000 m 0...120 m, 500 kbit/s 0...100 m 0...10 m, 800 kbit/s 0...40 m 0...6 m
Busz típus
CANopen M20 DS 301 V4.02 eszközök láncolva vagy leágazó csomópontokon keresztül csatlakoztatva CSMA/CA, CANopen M20 DS 303-2 eszközök láncolva vagy leágazó csomópontokon keresztül csatlakoztatva CSMA/CA, CANopen M20 DS 405 eszközök láncolva vagy leágazó csomópontokon keresztül csatlakoztatva CSMA/CA
Szerver eszközök száma: 63 CANopen
Eszközök száma szegmensenként: 0...16 <205 m esetén (CANopen), 0...32 <185 m esetén (CANopen), 0...64 <160 m esetén (CANopen)
Memória leírás
Mellékelt memóriakártya (BMXRMS008MP) programok, konstansok, szimbólumok és adatok mentésére, Belső RAM 4096 kB, Belső RAM 256 kB adat, Belső RAM 3584 kB program konstansok és szimbólumok, Mellékelt memóriakártya (BMXRMS008MP) standard webszerver aktiválására, B10 osztály
Alkalmazás struktúra
1 periodikus gyors feladat, Nincs kiegészítő feladat, 1 ciklikus/periodikus master feladat, 64 esemény feladat
Végrehajtási idő utasításonként
0,12 μs Boolean, 0,17 μs dupla hosszúságú szavak, 0,25 μs egyszeres hosszúságú szavak, 1,16 μs lebegőpontos
Utasítások száma milliszekundumonként: 6,4 Kinst/ms 65% Boolean + 35% fix aritmetikai, 8,1 Kinst/ms 100% Boolean
Rendszer overhead: 0,13 ms gyors feladathoz, 0,7 ms master feladathoz
Áramfelvétel: 135 mA 24 V DC
Tápellátás: Belső tápellátás rack-en keresztül
Állapotjelző LED
1 LED (zöld) aktivitás az Ethernet hálózaton (ETH ACT), 1 LED (zöld) integrált gép/telepítési busz működik (CAN RUN), 1 LED (zöld) processzor fut (RUN), 1 LED (zöld) Ethernet hálózat állapota (ETH STS), 1 LED (zöld) adatsebesség (ETH 100), 1 LED (piros) I/O modul hiba (I/O), 1 LED (piros) integrált gép/telepítési busz hiba (CAN ERR), 1 LED (piros) memóriakártya hiba (CARD ERR), 1 LED (piros) processzor vagy rendszer hiba (ERR)
Környezet
Környezeti működési hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20
Védőkezelés: Konformal bevonat
