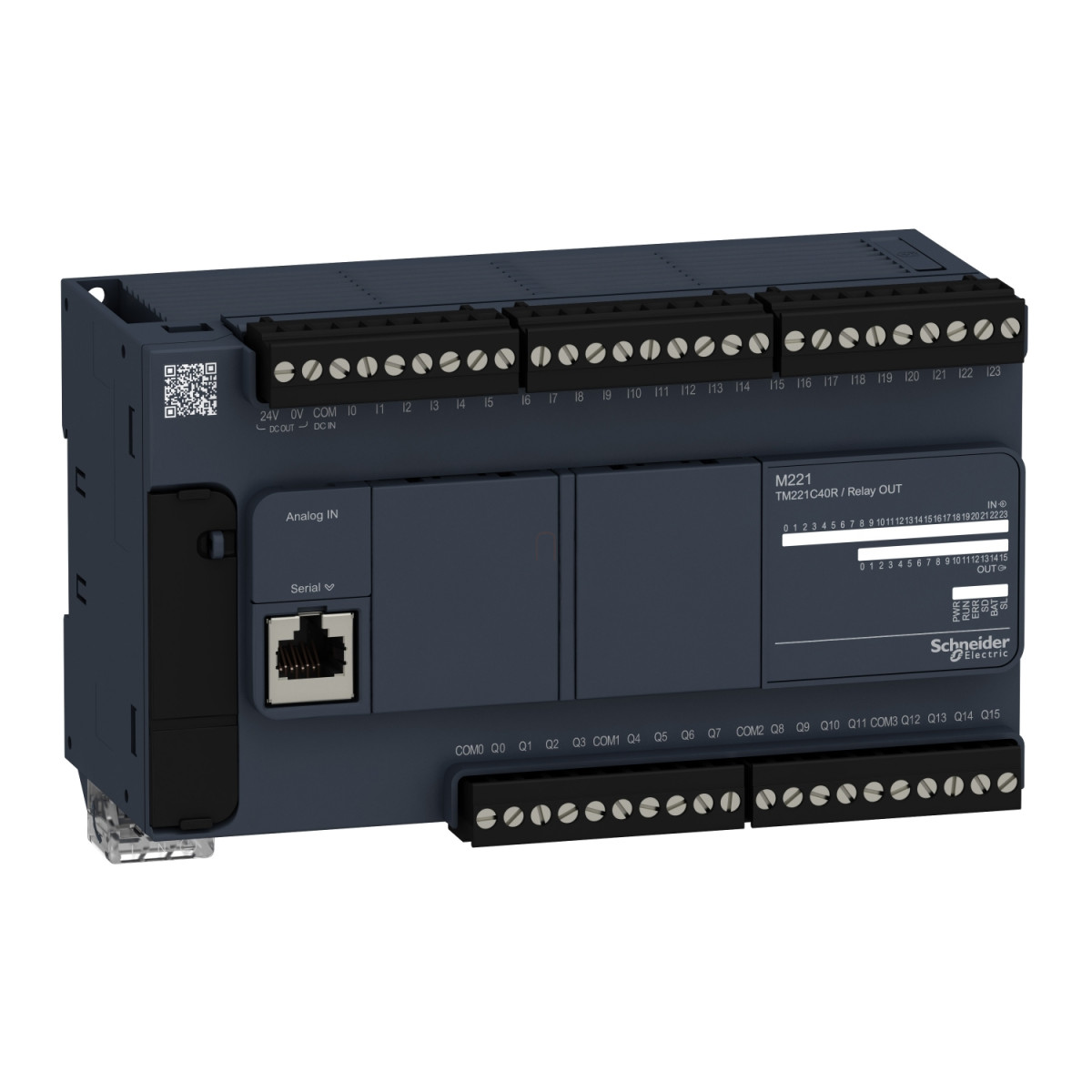

A Schneider Electric Modicon M221 TM221C40R egy professzionális gépvezérlő PLC (Programmable Logic Controller), amely 40 be/kimeneti ponttal rendelkezik és rendkívül sokoldalú automatizálási megoldást kínál az ipari alkalmazások széles köréhez. Ez a kompakt és nagy teljesítményű vezérlő ideális választás mind egyszerű, mind összetettebb automatizálási feladatokhoz, ahol a megbízhatóság és a rugalmasság elengedhetetlen.
A TM221C40R logikai vezérlő 24 diszkrét bemenettel rendelkezik, amelyek megfelelnek az IEC 61131-2 Type 1 szabványnak. Ezen felül 2 analóg bemenetet kínál 0-10 V tartományban, 10 bites felbontással, ami lehetővé teszi különböző analóg jelek pontos érzékelését. A kimeneti oldalon 16 relés kimenet található, amelyek normál nyitott (NO) konfigurációban működnek, és képesek 5-125 V DC vagy 5-250 V AC feszültségtartományban, maximum 2 A áramerősséggel működni, így széleskörű vezérlési lehetőségeket biztosítanak különféle eszközök számára.
A készülék 100-240 V AC tápfeszültséggel működik (85-264 V határértékekkel), és 50/60 Hz hálózati frekvenciát támogat. A vezérlő maximális teljesítményfelvétele 67 VA teljes kiépítésben (maximális számú I/O bővítőmodullal), illetve 37 VA bővítőmodul nélkül. A vezérlő rugalmas bővíthetőséget kínál: helyi I/O architektúrában akár 7, távoli I/O architektúrában pedig akár 14 bővítőmodul csatlakoztatható hozzá, így a rendszer igény szerint méretezhető.
A TM221C40R számos fejlett funkcióval rendelkezik, mint például a nagy sebességű számlálók (HSC) – 4 gyors bemenet 32 bites, 100 kHz-es módban, a beállítható PID szabályozók (akár 14 egyidejű szabályozó hurok), valamint a 256 kB felhasználói alkalmazás és adattároló RAM. A beépített valós idejű óra különösen hasznos olyan alkalmazásokban, ahol fontos az időbélyegzés. A programozáshoz és adatmentéshez USB Mini-B port áll rendelkezésre, valamint opcionálisan 2 GB-os SD kártya is használható adattárolásra. Az adatok biztonsági mentéséről egy beépített 256 kB-os flash memória gondoskodik, valamint egy lítium elem (BR2032 vagy CR2032X), amely áramkimaradás esetén akár 1 évig is képes megőrizni az adatokat 25°C-on.
A kommunikáció területén a TM221C40R két nem izolált soros kapcsolatot kínál: az SL1 csatlakozás RJ45 aljzaton keresztül RS485 interfészt biztosít, míg az SL2 csatlakozás szintén RJ45-ön keresztül RS232/RS485 interfészt nyújt. A támogatott kommunikációs protokollok között megtalálható a Modbus master/slave (RTU/ASCII) és a SoMachine-Network. A kommunikációs portok átviteli sebessége 1,2-115,2 kbit/s között állítható, alapértelmezés szerint 115,2 kbit/s értékre van beállítva.
Schneider Electric Modicon M221 - TM221C40R - gépvezérlő PLC, 40 I/O, relé kimenet, RS232/RS485, 100...230 VAC műszaki adatok
Alap jellemzők
Termékcsalád: Modicon M221
Terméktípus: Logikai vezérlő (PLC)
Névleges tápfeszültség: 100...240 V AC
Tápfeszültség határértékek: 85...264 V
Hálózati frekvencia: 50/60 Hz
Bekapcsolási áramlökés: 40 A
Be- és kimenetek
Diszkrét bemenetek száma: 24, megfelel az IEC 61131-2 Type 1 szabványnak
Analóg bemenetek száma: 2 db 0...10 V
Diszkrét kimenetek típusa: Normál nyitott relé
Diszkrét kimenetek száma: 16 relé
Diszkrét kimeneti feszültség: 5...125 V DC, 5...250 V AC
Diszkrét kimeneti áramerősség: 2 A
Diszkrét I/O összes száma: 40
Bővíthetőség
Maximális I/O bővítőmodul szám: 7 (helyi I/O-Architektúra), 14 (távoli I/O-Architektúra)
Tápegység kimeneti áram: 0.52 A 5 V a bővítősínhez, 0.24 A 24 V a bővítősínhez
Teljesítmény
Maximális teljesítményfelvétel: 67 VA 100...240 V esetén max. számú I/O bővítőmodullal, 37 VA 100...240 V esetén I/O bővítőmodul nélkül
Bemeneti paraméterek
Diszkrét bemeneti logika: Sink vagy source (pozitív/negatív)
Diszkrét bemeneti feszültség: 24 V DC
Analóg bemeneti felbontás: 10 bit
LSB érték: 10 mV
Konverziós idő: 1 ms csatornánként + 1 vezérlő ciklusidő analóg bemenethez
Megengedett túlterhelés bemeneteken: +/- 30 V DC max. 5 percig analóg bemenet esetén, +/- 13 V DC (állandó) analóg bemenet esetén
Bemeneti impedancia: 3.4 kOhm diszkrét bemenetnél, 100 kOhm analóg bemenetnél, 4.9 kOhm gyors bemenetnél
Számlálók
Számláló bemenetek száma: 4 gyors bemenet (HSC mód) 100 kHz 32 bit
Számláló funkció: Egy fázisú, Impulzus/irány, A/B
Kommunikáció
Integrált csatlakozás típusa: USB port mini B USB 2.0 csatlakozóval, Nem izolált soros csatlakozás serial 1 RJ45 csatlakozóval és RS485 interfésszel, Nem izolált soros csatlakozás serial 2 RJ45 csatlakozóval és RS232/RS485 interfésszel
Átviteli sebesség: 1.2...115.2 kbit/s (alapértelmezés: 115.2 kbit/s) 15 m buszhosszúság esetén RS485-nél, 1.2...115.2 kbit/s (alapértelmezés: 115.2 kbit/s) 3 m buszhosszúság esetén RS232-nél, 480 Mbit/s USB esetén
Kommunikációs port protokoll: USB port: USB - SoMachine-Network, Nem izolált soros csatlakozás: Modbus master/slave - RTU/ASCII vagy SoMachine-Network
Memória
Memóriakapacitás: 256 kB felhasználói alkalmazás és adat RAM 10000 utasítással, 256 kB belső változók RAM
Adatmentés: 256 kB beépített flash memória az alkalmazás és adat mentéséhez
Adattárolási eszköz: 2 GB SD kártya (opcionális)
Elem típusa: BR2032 vagy CR2032X lítium nem újratölthető
Mentési idő: 1 év 25 °C-on (tápellátás megszakításával)
Végrehajtási teljesítmény
Végrehajtási idő 1 KInstrukcióra: 0.3 ms esemény és periodikus feladatokra
Végrehajtási idő utasításonként: 0.2 µs Boolean
Objektumok maximális mérete
512 %M memória bit
512 %KW konstans szó
8000 %MW memória szó
255 %C számláló
255 %TM időzítő
Valós idejű óra
Rendelkezik valós idejű órával
Óra drift: <= 30 s/hónap 25 °C-on
Fizikai jellemzők
Magasság: 90 mm
Mélység: 70 mm
Szélesség: 160 mm
Nettó súly: 0.456 kg
Szerelés
Szerelési mód: TH35-15 vagy TH35-7.5 típusú kalapsín az IEC 60715 szerint, lap vagy panel rögzítőkészlettel
Környezeti jellemzők
IP védettségi fokozat: IP20 védőfedéllel
Üzemi környezeti hőmérséklet: -10...55 °C (vízszintes telepítés), -10...35 °C (függőleges telepítés)
Tárolási környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95 %, kondenzáció nélkül (üzem közben), 10...95 %, kondenzáció nélkül (tárolás közben)
