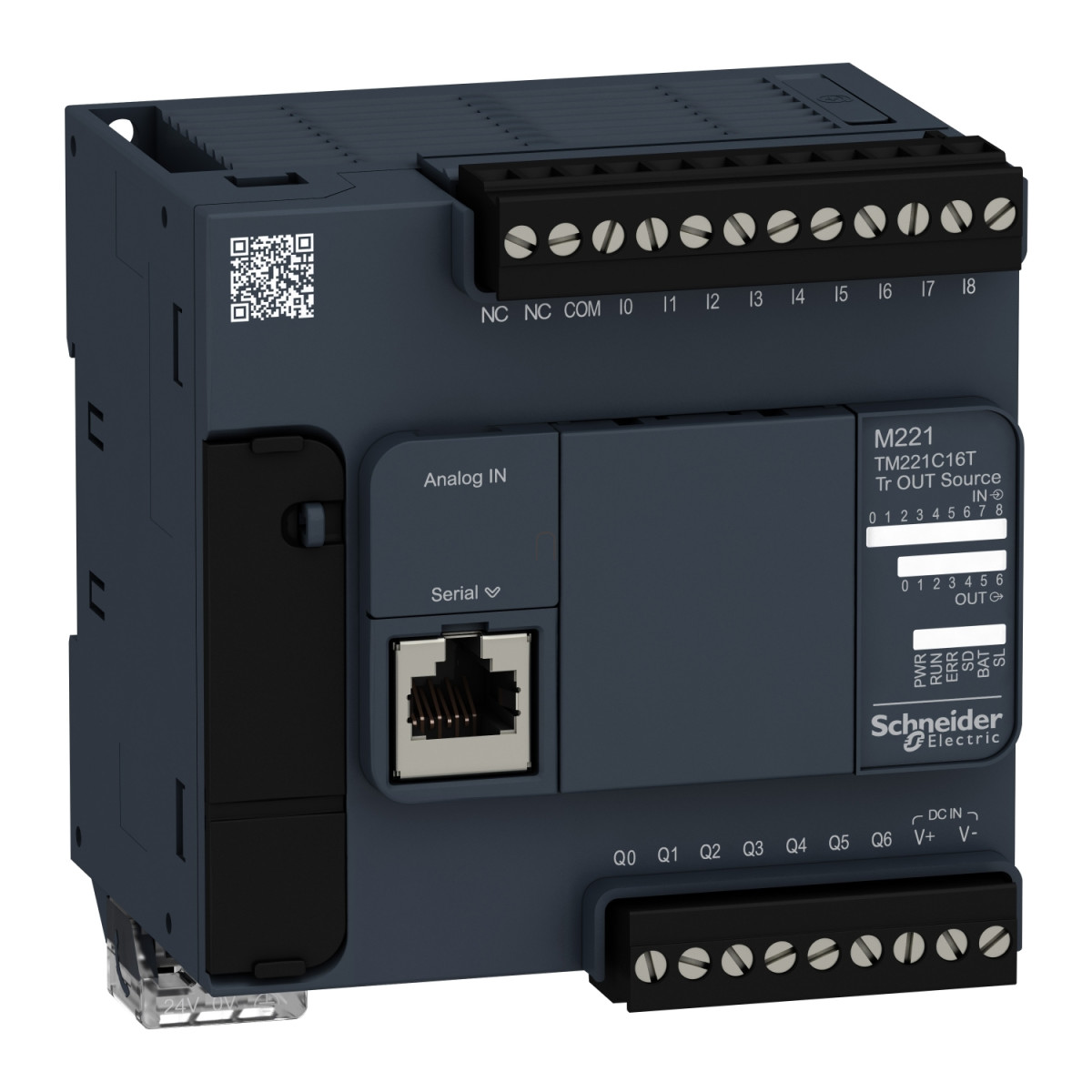

Schneider Electric Modicon M221 - TM221C16T - gépvezérlő PLC műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M221
Termék vagy komponens típusa: Logikai vezérlő
Névleges tápfeszültség: 24 V DC
Diszkrét bemenet száma: 9, ebből 4 gyors bemenet az IEC 61131-2 Type 1 szabványnak megfelelően
Analóg bemenet száma: 2 db 0...10 V
Diszkrét kimenet típusa: Tranzisztor
Diszkrét kimenet száma: 7 tranzisztoros kimenet, ebből 2 gyors kimenet
Diszkrét kimenet feszültsége: 24 V DC
Diszkrét kimenet áram: 0.5 A
Kiegészítő jellemzők
Diszkrét I/O száma: 16
I/O bővítőmodulok maximális száma: 4 (helyi I/O architektúra), 11 (távoli I/O architektúra)
Tápfeszültség tartomány: 20.4...28.8 V
Bekapcsolási áram: 35 A
Maximális teljesítményfelvétel: 10 W 24 V-on (maximális számú I/O bővítőmodullal), 3.9 W 24 V-on (I/O bővítőmodul nélkül)
Tápegység kimeneti áram: 0.325 A 5 V a bővítőbuszhoz, 0.15 A 24 V a bővítőbuszhoz
Diszkrét bemenet logika: Sink vagy source (pozitív/negatív)
Diszkrét bemenet feszültség: 24 V
Analóg bemenet felbontás: 10 bit
LSB érték: 10 mV
Átalakítási idő: 1 ms csatornánként + 1 vezérlő ciklusidő az analóg bemenetnél
Bemenetek megengedett túlterhelése: +/- 30 V DC 5 percig (maximum) analóg bemenetnél, +/- 13 V DC (folyamatos) analóg bemenetnél
Garantált 1-es állapot feszültség: >= 15 V bemenetnél
Garantált 0-s állapot feszültség: <= 5 V bemenetnél
Működési jellemzők
Diszkrét bemenet áram: 7 mA diszkrét bemenetnél, 5 mA gyors bemenetnél
Bemeneti impedancia: 3.4 kOhm diszkrét bemenetnél, 100 kOhm analóg bemenetnél, 4.9 kOhm gyors bemenetnél
Válaszidő: 5-35 μs a bemenet típusától függően
Konfigurálható szűrési idő: 0 ms, 3 ms, 12 ms a bemenetekhez
Diszkrét kimenet logika: Pozitív logika (source)
Kimeneti frekvencia: 100 kHz gyors kimenetekhez (PWM/PLS módban) Q0...Q1 esetén, 5 kHz kimenetnél Q2...Q3 esetén, 0.1 kHz kimenetnél Q4...Q6 esetén
Memória és feldolgozás
Memória kapacitás: 256 kB felhasználói alkalmazás és adat RAM 10000 utasítással, 256 kB belső változók RAM
Adatmentés: 256 kB beépített flash memória alkalmazás és adat mentéséhez
Adattárolási eszköz: 2 GB SD kártya (opcionális)
Elem típusa: BR2032 vagy CR2032X lítium nem újratölthető
Biztonsági mentési idő: 1 év 25 °C-on (tápellátás megszakítása esetén)
Végrehajtási idő 1 KInstrukcióhoz: 0.3 ms esemény és periodikus feladathoz
Utasítások végrehajtási ideje: 0.2 μs Boolean
Eseményfeladat végrehajtási ideje: 60 μs válaszidő
Objektum területek maximális mérete: 512 %KW állandó szó, 512 %M memóriabit, 255 %TM időzítő, 8000 %MW memóriaszó, 255 %C számláló
Kommunikáció
Integrált csatlakozási típus: USB port mini B USB 2.0 csatlakozóval, Nem izolált soros link 1 RJ45 csatlakozóval és RS485 interfésszel, Nem izolált soros link 2 RJ45 csatlakozóval és RS232/RS485 interfésszel
Átviteli sebesség: 1.2...115.2 kbit/s (115.2 kbit/s alapértelmezés szerint) 15 m buszhossznál RS485 esetén, 1.2...115.2 kbit/s (115.2 kbit/s alapértelmezés szerint) 3 m buszhossznál RS232 esetén, 480 Mbit/s USB esetén
Kommunikációs port protokoll: USB port: USB - SoMachine-Network, Nem izolált soros link: Modbus master/slave - RTU/ASCII vagy SoMachine-Network
Fizikai jellemzők és szerelés
Magasság: 90 mm
Mélység: 70 mm
Szélesség: 95 mm
Nettó tömeg: 0.346 kg
Szerelési támogatás: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7.5 típusú kalapsín az IEC 60715 szerint, lemez vagy panel rögzítőkészlettel
IP védettségi fokozat: IP20 védőburkolattal
Környezeti jellemzők
Környezeti levegőhőmérséklet üzemeltetéshez: -10...55 °C (vízszintes telepítés), -10...35 °C (függőleges telepítés)
Környezeti levegőhőmérséklet tároláshoz: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzemeltetés és tárolás során)
Üzemeltetési tengerszint feletti magasság: 0...2000 m
Tárolási tengerszint feletti magasság: 0...3000 m
Rezgésállóság: 3.5 mm 5...8.4 Hz-en szimmetrikus sínen, 3.5 mm 5...8.4 Hz-en panelre szerelve, 1 gn 8.4...150 Hz-en szimmetrikus sínen, 1 gn 8.4...150 Hz-en panelre szerelve
Ütésállóság: 147 m/s² 11 ms-ig
