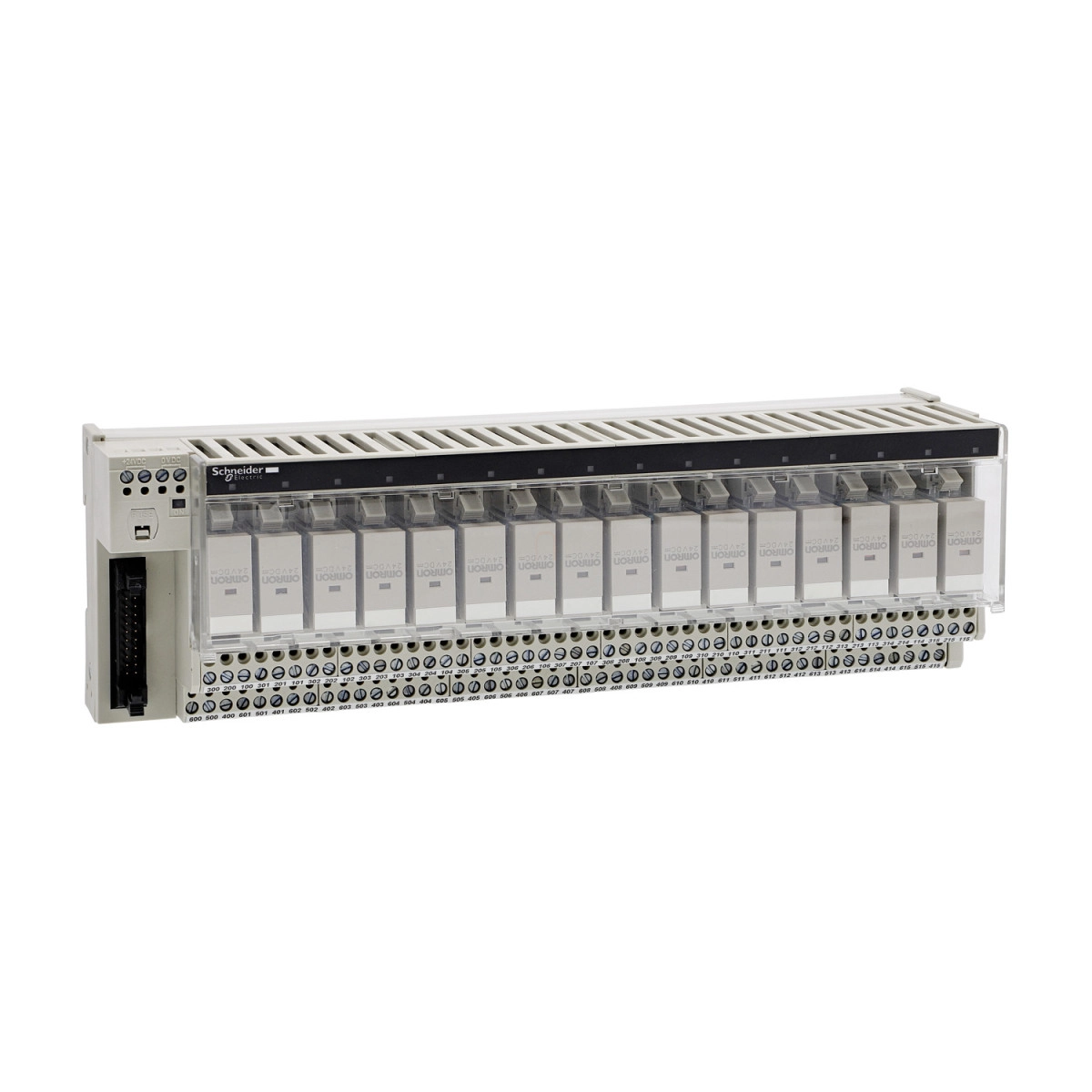

A Schneider Electric Modicon ABE7 sorozatú ABE7R16T370 sub-base (elosztóblokk) egy kiemelkedő megbízhatóságú, nagy teljesítményű ipari automatizálási komponens, amely kiválóan alkalmazható különböző vezérlőrendszerekben. Ez a 16 csatornás kimeneti sub-base beépített elektromechanikus relével rendelkezik, amely 12,5 mm-es relémodulon keresztül biztosítja a hatékony vezérlési funkciókat.
A termék fő jellemzői közé tartozik, hogy 19-30 V DC tápfeszültséggel működik, amely megfelel az IEC 61131-2 szabványnak. A Modicon ABE7 sorozat részeként tökéletesen kompatibilis az ABR7S37 típusú relékkel, ami rendkívül rugalmassá teszi az alkalmazását különféle ipari környezetben. A sub-base minden csatornájának állapotát zöld LED jelzi, valamint egy további zöld LED mutatja a tápfeszültség meglétét, így a rendszer állapota könnyen ellenőrizhető.
A termék technikai specifikációi között szerepel a 0,3 V-os feszültségesés a tápellátás biztosítékán, valamint az 1 A-es maximális tápáram. A készülék 1 A-es belső, gyors olvadású (5 x 20 mm) biztosítékkal rendelkezik a PLC oldalán, amely védelmet nyújt rövidzárlat ellen. A szigetelési feszültség 2000 V a terminálok és a szerelősínek között, valamint 300 V a tekercs áramköre és az érintkező áramkörei között (IEC 60947-1 szerint). Az impulzus-állósági névleges feszültség 2,5 kV, és a termék II-es telepítési kategóriába sorolható az IEC 60664-1 szabvány alapján. A rögzítés történhet DIN-sínre pattintással (35 mm-es szimmetrikus DIN-sín) vagy csavarokkal (tömör lapra, rögzítőkészlettel).
A Schneider Electric ABE7R16T370 kiemelkedő környezeti ellenállóképességgel rendelkezik: IP2X védettségi fokozattal az IEC 60529 szerint, 750 °C-os izzószál-állósággal az IEC 60695-2-11 szerint, 15 gn / 11 ms ütésállósággal az IEC 60068-2-27 szerint, valamint 2 gn (f= 10-150 Hz) rezgésállósággal az IEC 60068-2-6 szabványnak megfelelően. Az elektrosztatikus kisüléssel szembeni ellenállás 4 kV (érintkezés) / 8 kV (levegő) 3-as szintű az IEC 61000-4-2 szerint, míg a sugárzott mezőkkel szembeni ellenállás 10 V/m (26-1000 MHz) 3-as szintű az IEC 61000-4-3 alapján. A gyors tranziensekkel szembeni védelem 2 kV 3-as szintű az IEC 61000-4-4 szerint. A működési hőmérséklet-tartomány -5 és +60 °C között van az IEC 61131-2 szerint, tárolási hőmérséklet pedig -40 és +80 °C között az IEC 61131-2 alapján.
Schneider Electric Modicon ABE7 - ABE7R16T370 -elosztóblokk, 12 mm 2CO EMR relés, 5A, 16ki digitális csatorna, ABR7S37 relével műszaki adatok
Főbb specifikációk
Termékcsalád: Modicon ABE7
Terméktípus: Sub-base beépített elektromechanikus relével
Alaplap típusa: Kimeneti sub-base
Névleges tápfeszültség: 19-30 V DC az IEC 61131-2 szabványnak megfelelően
Csatornák száma: 16
Kiegészítő adatok
Tápfeszültség típusa: DC
Termék kompatibilitás: ABR7S37
Állapotjelző LED: 1 LED csatornánként (zöld) a csatorna állapotának jelzésére, 1 LED (zöld) a tápfeszültség jelzésére
Polaritás elosztás: Potenciálmentes
Rövidzárlat védelem: 1 A belső biztosíték, 5 x 20 mm, gyors olvadású (PLC oldal)
Rögzítési mód: Pattintással (35 mm-es szimmetrikus DIN-sínre), Csavarokkal (tömör lapra, rögzítőkészlettel)
Maximális tápáram: 1 A
Feszültségesés a tápellátás biztosítékán: 0,3 V
Névleges szigetelési feszültség: 2000 V terminálok/szerelősínek között, 300 V tekercs áramkör/érintkező áramkörök között az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti specifikációk
Termék tanúsítványok: DNV, CSA, GL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzószál-állóság: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10-150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26-1000 MHz) 3-as szint az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni védelem: 2 kV 3-as szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5-60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40-80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
Méretek
Szélesség: 272 mm
Magasság: 68 mm
Mélység: 83 mm
