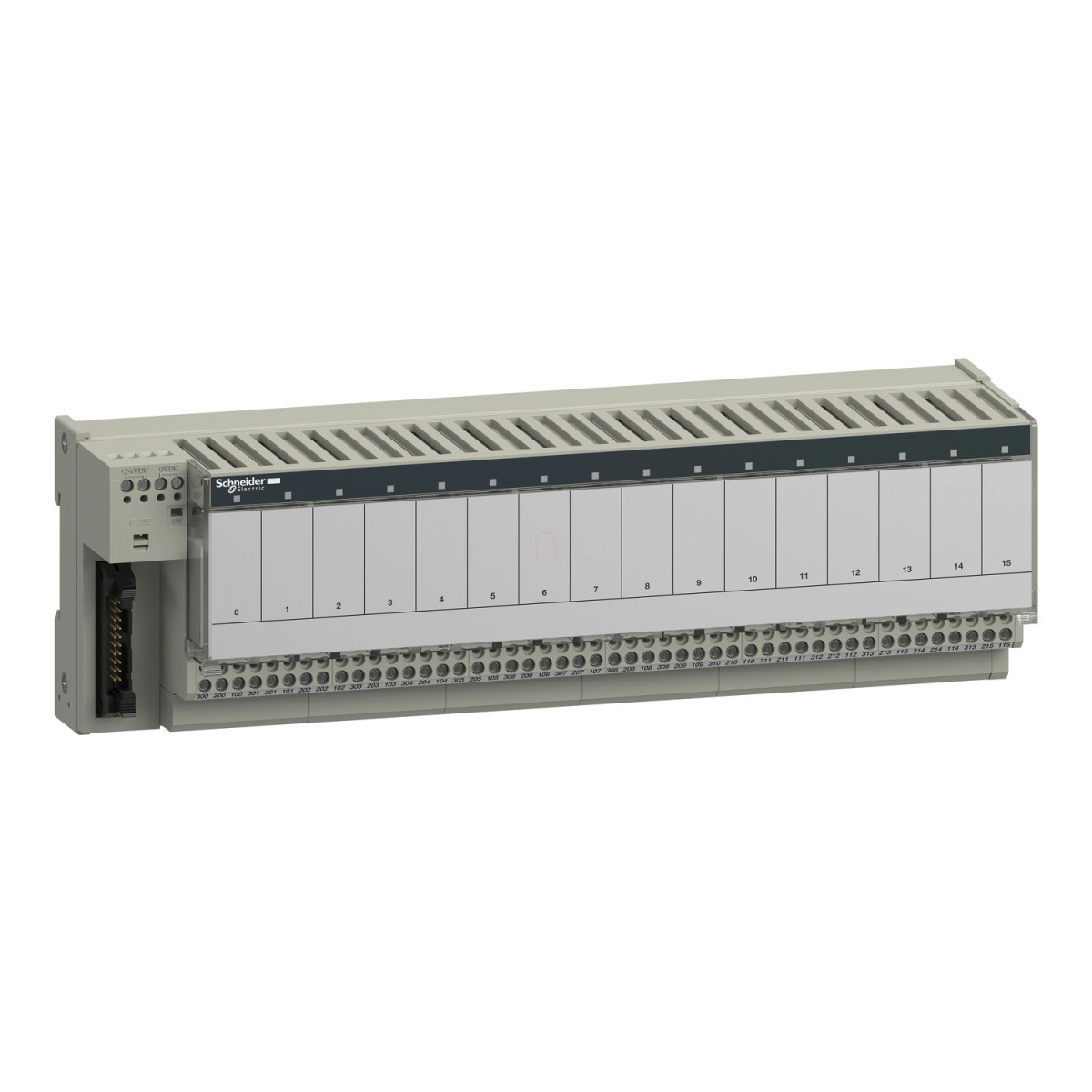

A Schneider Electric Modicon ABE7R16T330 egy kiváló minőségű, 16 csatornás, plug-in elektromechanikai relével ellátott output (kimeneti) sub-base egység, amely ipari automatizálási környezetben biztosít megbízható kapcsolási funkciókat. Ez a kompakt eszköz a Modicon ABE7 termékcsalád tagja, és kimondottan a PLC kimeneti jelek ipari terhelésekhez történő illesztésére tervezték.
Az ABE7R16T330 modell 19-30V DC tápfeszültséggel működik az IEC 61131-2 szabványnak megfelelően. A 16 független csatorna mindegyike 1 C/O (váltó) kontaktussal rendelkezik, és a csatornák állapotát zöld LED-ek jelzik, míg egy további zöld LED mutatja a tápfeszültség meglétét. Az eszköz 12,5 mm-es relékkel van felszerelve, és kompatibilis az ABR7S33 relémodullal. Különleges előnye a volt-free (potenciálmentes) kialakítás, ami rugalmasságot biztosít a különböző alkalmazásokhoz.
A biztonságot szem előtt tartva 1A-es gyors olvadóbiztosítékkal rendelkezik a PLC felőli oldalon, ami védelmet nyújt rövidzárlat esetén. A szigetelési feszültség 2000V a terminálok és a szerelősín között, valamint 300V a tekercs áramkör és a kontaktus áramkörök között az IEC 60947-1 szabvány szerint. A névleges impulzus feszültségállóság 2,5 kV, és az eszköz II-es telepítési kategóriába tartozik az IEC 60664-1 szabvány szerint.
A telepítés rendkívül egyszerű: az egység felszerelhető 35 mm-es szimmetrikus DIN sínre klipszekkel, vagy csavarokkal szilárd lemezre a mellékelt rögzítő készlettel. A csatlakozók meghúzási nyomatéka 0,6 Nm lapos Ø 3,5 mm csavarhúzóval. A készülékház IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt a véletlen érintés ellen.
Az ABE7R16T330 kiemelkedő környezeti ellenálló képességgel rendelkezik: 750°C-os izzóhuzal-ellenállás az IEC 60695-2-11 szerint, 15 gn 11 ms ütésállóság az IEC 60068-2-27 szerint, valamint 2 gn rezgésállóság (f= 10-150 Hz tartományban) az IEC 60068-2-6 szerint. Elektromos zavarállósági szempontból is kiváló: 4 kV kontakt és 8 kV levegő elektrosztatikus kisülés elleni védelem (IEC 61000-4-2), 10 V/m sugárzott mezők elleni védelem, valamint 2 kV gyors tranziensek elleni védelem.
Az üzemi hőmérséklet-tartomány -5°C és +60°C között van az IEC 61131-2 szabvány szerint, míg tárolási hőmérséklet-tartománya -40°C és +80°C között. A szennyezettségi fok 2 az IEC 60664-1 szerint, ami átlagos ipari környezetben való használatra teszi alkalmassá. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, CSA, DNV, GL és EAC minősítéseket, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric Modicon ABE7 - ABE7R16T330 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon ABE7
Terméktípus: Sub-base plug-in elektromechanikai relével
Sub-base típus: Kimeneti sub-base
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szerint
Csatornák száma: 16
Kiegészítő jellemzők
Tápfeszültség típus: DC
Termék kompatibilitás: ABR7S33
Kontaktusok típusa és összetétele: 1 C/O
Állapotjelző LED: 1 LED csatornánként (zöld) csatornaállapot, 1 LED (zöld) tápfeszültség BE
Polaritás elosztás: Volt-free (potenciálmentes)
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors olvadású (PLC oldal)
Rögzítési mód: Klipszekkel (35 mm szimmetrikus DIN sín), Csavarokkal (szilárd lemez rögzítőkészlettel)
Maximális tápáram: 1 A
Feszültségesés a tápegység biztosítékán: 0,3 V
Névleges szigetelési feszültség: 2000 V terminálok/szerelősínek, 300 V tekercs áramkör/kontaktus áramkörök az IEC 60947-1 szerint
Névleges impulzus feszültségállóság: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti jellemzők
Terméktanúsítványok: UL, CSA, DNV, GL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzal-ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 4 kV (kontakt) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezők elleni védelem: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3-as szint szerint
Gyors tranziensek elleni védelem: 2 kV 3-as szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
