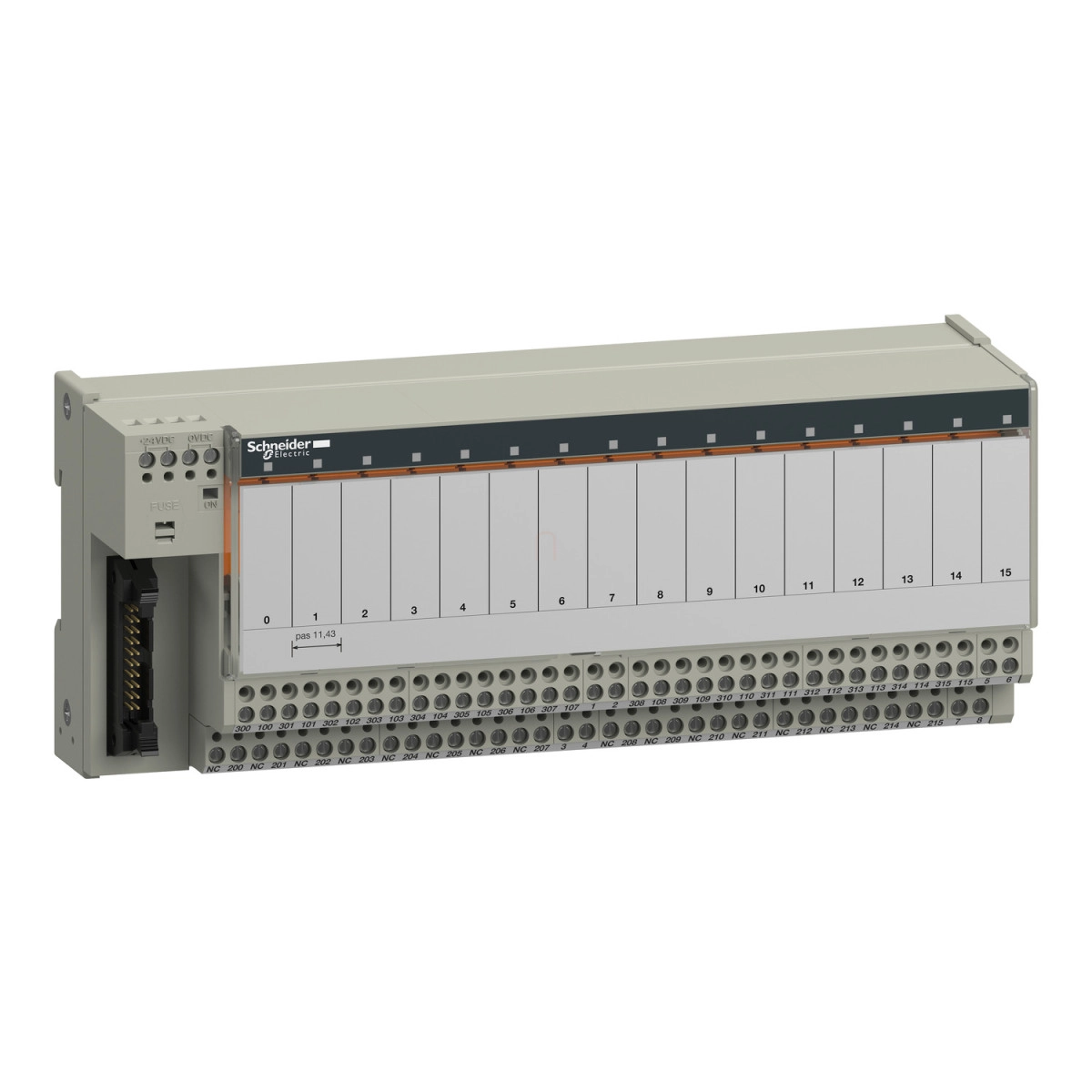

A Schneider Electric Modicon ABE7 termékkínálatába tartozó ABE7R16T230 egy professzionális, ipari felhasználásra tervezett sub-base (elosztóblokk) beépített elektromechanikus relével. Ez a 16 csatornás kimeneti egység ideális megoldást nyújt automatizálási rendszerekhez, ahol megbízható kapcsolást és galvanikus leválasztást kell biztosítani a PLC és a vezérelt eszközök között.
Az ABE7R16T230 moduláris kialakításának köszönhetően gyorsan és egyszerűen telepíthető 35 mm-es DIN sínre vagy csavarokkal szilárd szerelőlapra. A készülék 16 független kimeneti csatornát tartalmaz, amelyek mindegyike 10 mm-es elektromechanikus relével van felszerelve. A relék 1 váltóérintkezővel (1C/O) rendelkeznek, ami sokoldalú kapcsolási lehetőségeket biztosít különböző alkalmazásokhoz. A csatorna állapotát csatornánként zöld LED jelzi, míg egy további zöld LED mutatja a tápfeszültség meglétét.
Műszaki szempontból az eszköz 19-30V DC tápfeszültséggel működtethető az IEC 61131-2 szabványnak megfelelően, és kompatibilis az ABR7S23 relével. A beépített rövidzárlat elleni védelem 1A-es belső gyors biztosítékkal van megoldva a PLC oldalon. A maximális tápáram 1A lehet, a tápfeszültség-biztosítékon a feszültségesés mindössze 0,3V. Az eszköz szigetelési feszültsége 2000V a terminálok és a szerelősínek között, illetve 300V a tekercs áramkör és az érintkező áramkörök között az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állóság 2,5 kV, az IEC 60664-1 szerinti telepítési kategória II.
Az ABE7R16T230 kiemelkedő környezeti ellenállósággal rendelkezik: IP2X védettségi besorolással az IEC 60529 szerint, 750 °C-os izzóhuzal-ellenállással az IEC 60695-2-11 szerint, 15g ütésállósággal 11 ms időtartamig az IEC 60068-2-27 szerint, valamint 2g rezgésállósággal 10-150 Hz tartományban az IEC 60068-2-6 szerint. Az elektrosztatikus kisüléssel szembeni ellenállás 4 kV kontakt (3. szint) és 8 kV levegő (3. szint) az IEC 61000-4-2 szerint, míg a sugárzott mezőkkel szembeni ellenállás 10 V/m (26 MHz-1 GHz) az IEC 61000-4-3 3. szintje szerint. A gyors tranziensekkel szembeni ellenállás 2 kV (3. szint) az IEC 61000-4-4 szerint.
A Schneider Electric Modicon ABE7 - ABE7R16T230 elosztóblokk üzemi hőmérséklet-tartománya -5°C és +60°C között van az IEC 61131-2 szabványnak megfelelően, míg tárolási hőmérséklet-tartománya -40°C és +80°C között található. Az IEC 60664-1 szerinti szennyezettségi fok 2. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL, GL, DNV, CSA és EAC minősítésekkel, ami igazolja megbízhatóságát és világszerte való alkalmazhatóságát különböző ipari környezetekben.
Schneider Electric Modicon ABE7 - ABE7R16T230 műszaki adatok
Általános információk
Termékcsalád: Modicon ABE7
Terméktípus: Sub-base beépített elektromechanikus relével
Sub-base típus: Kimeneti sub-base
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szerint
Csatornák száma: 16
Műszaki jellemzők
Tápfeszültség típus: DC
Termék kompatibilitás: ABR7S23
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Állapotjelző LED: 1 LED csatornánként (zöld) a csatorna állapotához, 1 LED (zöld) a tápfeszültség jelzéséhez
Polaritás eloszlás: Potenciálmentes
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors működésű (PLC oldal)
Rögzítési mód: Klipsszel (35 mm szimmetrikus DIN sínre), Csavarokkal (szilárd lapra rögzítő készlettel)
Maximális tápáram: 1 A
Feszültségesés a tápfeszültség biztosítékon: 0,3 V
Névleges szigetelési feszültség: 2000 V terminálok/szerelősínek, 300 V tekercs áramkör/érintkező áramkörök az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 Nm lapos Ø 3,5 mm csavarhúzóval
Környezeti feltételek
Terméktanúsítványok: UL, GL, DNV, CSA, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzal-ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3. szint szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3. szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
Méretek
A termék méretei a mellékelt ábrákban találhatók, főbb méretek: 211 mm (8.31 in) szélesség, 88 mm (3.46 in) magasság, 73 mm (2.87 in) mélység.
