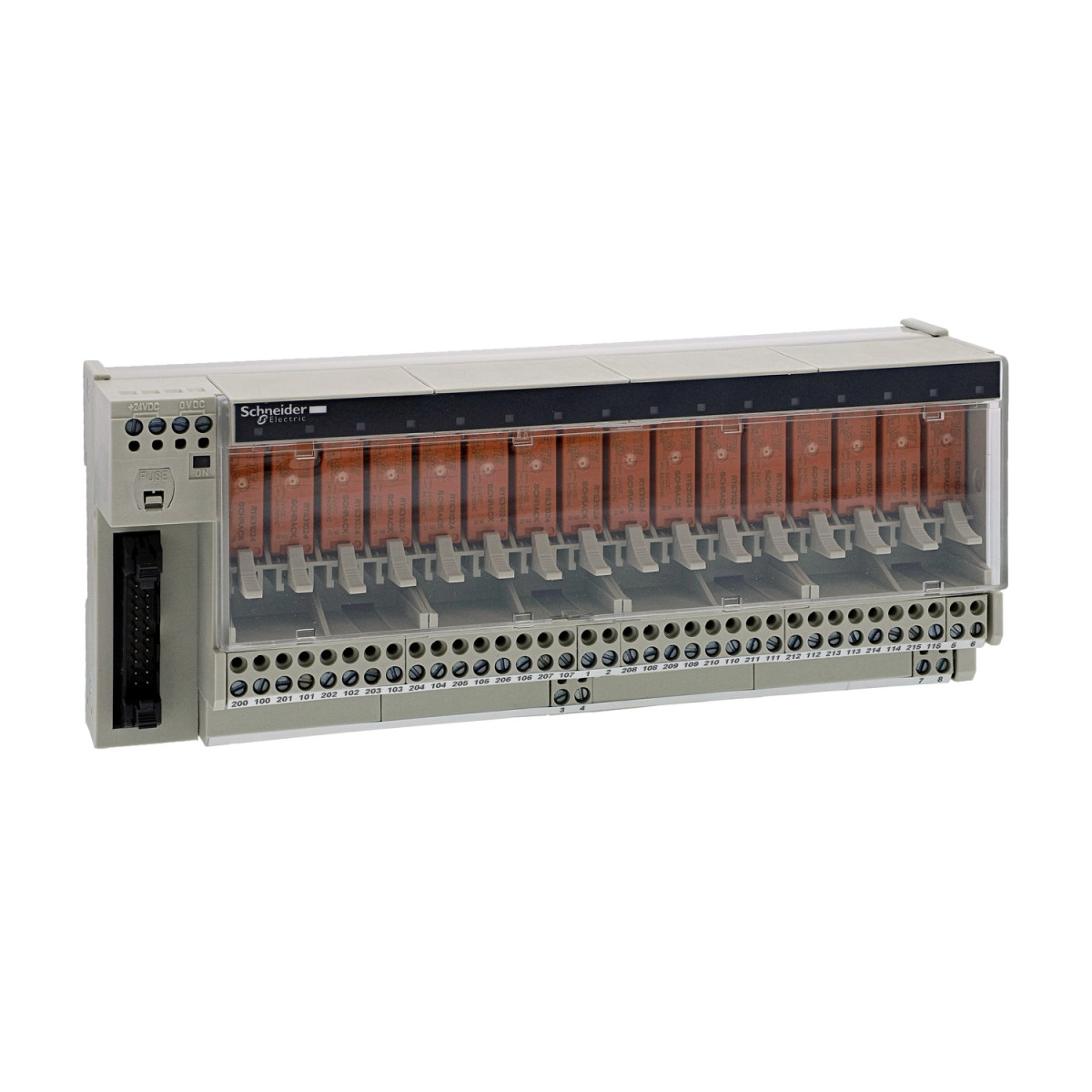

A Schneider Electric ABE7R16T212 egy 16 csatornás, kimeneti elosztóblokk plug-in elektromechanikus relével, amely a Modicon ABE7 termékcsalád része. Ez a korszerű ipari automatizálási eszköz kiválóan alkalmazható különböző vezérlőrendszerekben, ahol megbízható és pontos jelkezelésre van szükség.
A Schneider Electric ABE7R16T212 sub-base 10 mm-es relékkel van felszerelve, ami optimális helykihasználást tesz lehetővé kompakt kialakítása ellenére. A 19-30 V DC tápfeszültséggel működő egység teljes mértékben megfelel az IEC 61131-2 szabványnak. Az eszköz 16 független csatornát kínál, amelyek mindegyike 1 NO (normally open) kontaktussal rendelkezik, biztosítva a rugalmas alkalmazhatóságot különböző ipari környezetekben. A termék kompatibilis az ABR7S21 relékkel, így könnyen integrálható a meglévő rendszerekbe.
Az ABE7R16T212 könnyen felismerhető állapotjelzésről gondoskodik: minden csatorna rendelkezik saját zöld LED-del, amely a csatorna állapotát jelzi, valamint egy további zöld LED mutatja a bekapcsolt állapotot. A polaritás-elosztás kontakt-közös elrendezésű, két 8 csatornás csoportra osztva. A rövidzárlat elleni védelemről 1 A-es belső, 5×20 mm-es gyors olvadású biztosíték gondoskodik a PLC oldalon, ami tovább növeli az üzembiztonságot.
A szerelési lehetőségek tekintetében is rugalmas a termék: rögzíthető kapcsokkal 35 mm-es szimmetrikus DIN sínre, vagy csavarokkal szilárd alapra (rögzítőkészlettel). A maximum tápáram 1 A, a tápellátási biztosíték feszültségesése 0,3 V. A névleges szigetelési feszültség 2000 V a csatlakozók és a szerelősínek között, valamint 300 V a tekercs áramkör és az érintkezők áramköre között, az IEC 60947-1 szabványnak megfelelően. A névleges impulzus-állófeszültség 2,5 kV, ami kiváló védelmet biztosít a feszültségcsúcsok ellen.
A Schneider Electric ABE7R16T212 kiváló ellenállóképességgel rendelkezik a különböző környezeti hatásokkal szemben. Az IP2X védettségi fokozat megfelel az IEC 60529 szabványnak. A termék ellenáll az izzóhuzalos vizsgálatnak 750 °C-on az IEC 60695-2-11 szerint, ütésállósága 15 gn 11 ms időtartamig az IEC 60068-2-27 alapján, rezgésállósága pedig 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint. Az elektrosztatikus kisüléssel szembeni ellenállás tekintetében a termék a 3. szintet teljesíti az IEC 61000-4-2 szerint: 4 kV (érintkezés) és 8 kV (levegő). A sugárzott mezőkkel szembeni ellenállás 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3. szintje szerint, míg a gyors tranziensekkel szembeni ellenállás 2 kV a 3. szintnek megfelelően az IEC 61000-4-4 alapján. Az üzemi környezeti hőmérséklet -5...60 °C, a tárolási hőmérséklet pedig -40...80 °C az IEC 61131-2 szabványnak megfelelően.
Modicon ABE7 - ABE7R16T212 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon ABE7
Termék vagy alkatrész típus: Sub-base plug-in elektromechanikus relével
Sub-base típus: Kimeneti sub-base
Névleges tápfeszültség: 19...30 V az IEC 61131-2 szabványnak megfelelően
Csatornák száma: 16
Kiegészítő jellemzők
Tápfeszültség típus: DC
Termék kompatibilitás: ABR7S21
Kontaktusok típusa és összetétele: 1 NO
Állapotjelző LED: 1 LED csatornánként (zöld) a csatorna állapotának jelzésére, 1 LED (zöld) a bekapcsolt állapot jelzésére
Polaritás elosztás: Polaritás elosztás kontaktus közös per 2 csoportos 8 csatorna
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors olvadású (PLC oldal)
Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN sín), Csavarokkal (szilárd lap rögzítőkészlettel)
Maximális tápáram: 1 A
Feszültségesés a tápellátási biztosítékon: 0.3 V
Névleges szigetelési feszültség: 2000 V csatlakozók/szerelősínek, 300 V tekercs áramkör/érintkező áramkörök az IEC 60947-1 szerint
Névleges impulzus-állófeszültség: 2.5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0.6 N.m lapos Ø 3.5 mm csavarhúzóval
Környezeti jellemzők
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzalos ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3. szint szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3. szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664-1 szerint
Méretrajzok
A termék méretei mm-ben (inch): 211 mm (8.31) x 88 mm (3.46) x 73 mm (2.87)
