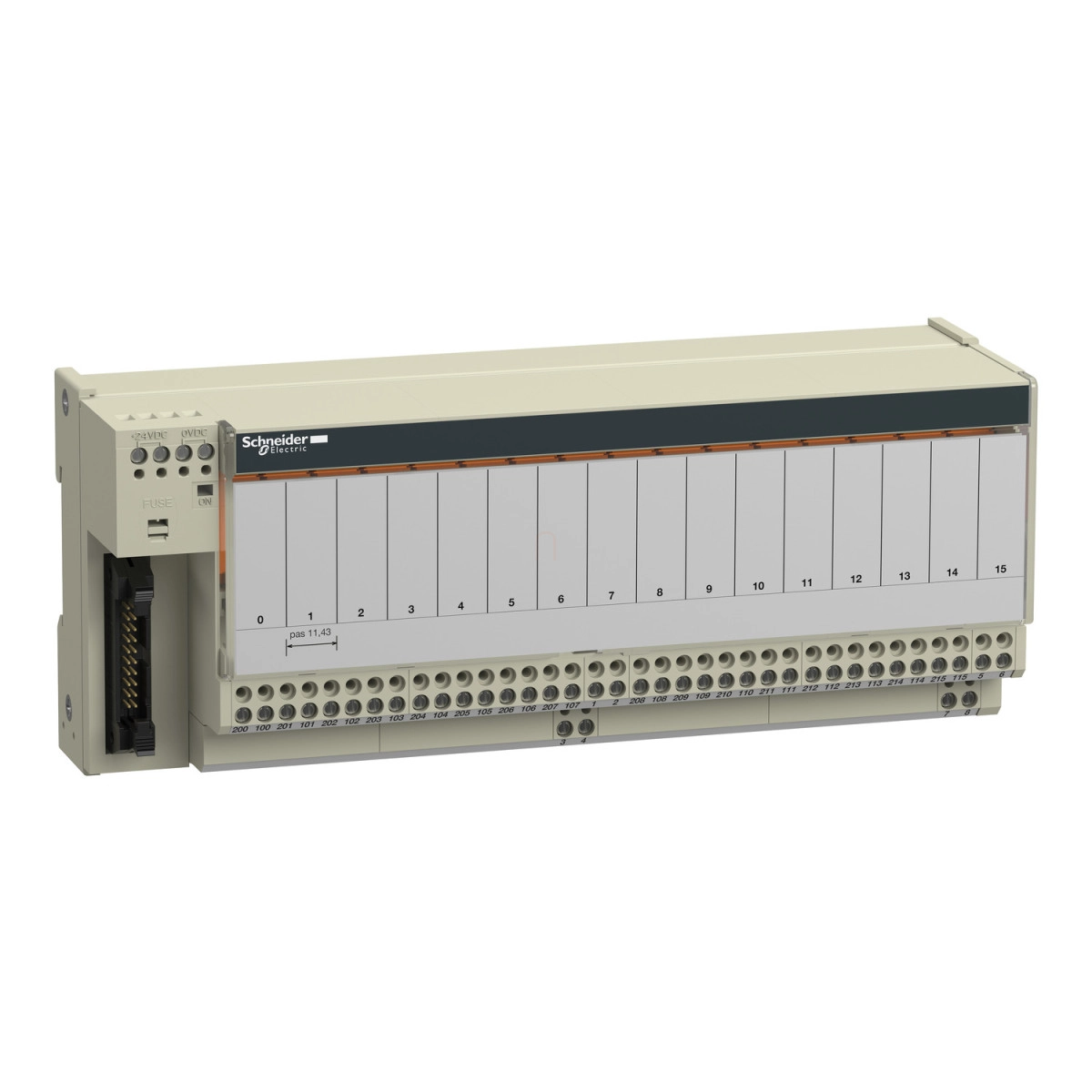

A Schneider Electric Modicon ABE7 sorozatához tartozó ABE7R16T210 egy kiváló minőségű sub-base (elosztóblokk), mely plug-in elektromechanikus relékkel van felszerelve. Ez a 16 csatornás output sub-base 10 mm-es relét használ, amely ideális megoldást nyújt ipari automatizálási rendszerekhez, ahol megbízható kimeneti vezérlésre van szükség.
Az ABE7R16T210 modell 19-30 V DC tápfeszültséggel működik, megfelelve az IEC 61131-2 szabványnak. Mindegyik csatorna 1 NO (egy nyitott) kontaktussal rendelkezik, amelyek volt-free (potenciálmentes) kialakításúak, így rendkívül rugalmas felhasználást tesznek lehetővé. A készülék kompatibilis az ABR7S21 relékkel, amelyek Ith = 5A névleges áramerősséggel rendelkeznek és alapfelszereltségként tartoznak a termékhez. A státusz könnyű követhetőségét csatornánként egy-egy zöld LED biztosítja, valamint egy további zöld LED jelzi a bekapcsolt állapotot.
A termék kiváló védelmi funkciókkal is rendelkezik. A rövidzárlat elleni védelmet 1A-es belső, 5 x 20 mm-es gyors működésű biztosíték biztosítja a PLC felőli oldalon. A névleges szigetelési feszültség 2000 V a terminálok és a szerelősínek között, valamint 300 V a tekercs áramkör és az érintkező áramkörök között az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állóság 2,5 kV. Az eszköz IP2X védettséggel rendelkezik az IEC 60529 szerint, így megfelelő védelmet nyújt a por és az érintés ellen.
A telepítés rendkívül egyszerű, az eszköz rögzíthető 35 mm-es szimmetrikus DIN sínre kapcsokkal, vagy csavarokkal szilárd lapra rögzítő készlet segítségével. Az üzemi hőmérséklet-tartomány -5 és 60 °C között van az IEC 61131-2 szerint, míg a tárolási hőmérséklet-tartomány -40 és 80 °C között mozog. Az ABE7R16T210 számos nemzetközi tanúsítvánnyal rendelkezik, mint például GL, CSA, UL, DNV és EAC, ami igazolja a termék kiváló minőségét és megfelelőségét különböző ipari környezetekben való használatra.
A termék kiemelkedő elektromos tartóssággal rendelkezik, amely több millió működési ciklust biztosít az IEC 60947-5-1 szabvány szerint. Különböző terhelési típusokhoz (DC12, DC13, AC12, AC14, AC15) külön élettartam-görbéket kínál a gyártó, hogy segítsen kiválasztani a megfelelő alkalmazást. Az ABE7R16T210 méretei kompaktak, ráadásul a termék ellenáll az izzóhuzalnak 750 °C-ig az IEC 60695-2-11 szerint, valamint kiváló ütésállósággal (15 gn 11 ms-ig) és rezgésállósággal (2 gn, f= 10...150 Hz) rendelkezik az IEC 60068-2 szabványok szerint. Az elektrosztatikus kisülésekkel szembeni ellenállás szintén kiemelkedő: 4 kV (érintkezés) és 8 kV (levegő) az IEC 61000-4-2 szabványnak megfelelően.
ABE7R16T210 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon ABE7
Termék vagy komponens típus: Sub-base plug-in elektromechanikus relével
Sub-base típus: Output sub-base
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szerint
Csatornák száma: 16
Kiegészítő adatok
Tápfeszültség típusa: DC
Termék kompatibilitás: ABR7S21
Kontaktus típus és összetétel: 1 NO
Állapotjelző LED: 1 LED csatornánként (zöld) a csatorna állapotához, 1 LED (zöld) a bekapcsolt állapothoz
Polaritás elosztás: Potenciálmentes
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors működésű (PLC oldal)
Rögzítési mód: Kapcsokkal (35 mm-es szimmetrikus DIN sín), Csavarokkal (szilárd lap rögzítő készlettel)
Maximális tápáram: 1 A
Feszültségesés a tápellátási biztosítékon: 0,3 V
Névleges szigetelési feszültség: 2000 V terminálok/szerelősínek, 300 V tekercs áramkör/érintkező áramkörök az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 2,5 kV
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Környezeti adatok
Terméktanúsítványok: GL, CSA, UL, DNV, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzóhuzalnak való ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn (f= 10...150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV (érintkezés) 3. szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3. szint az IEC 61000-4-2 szerint
Sugárzott tereknek való ellenállás: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3. szint szerint
Gyors tranzienseknek való ellenállás: 2 kV 3. szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664-1 szerint
