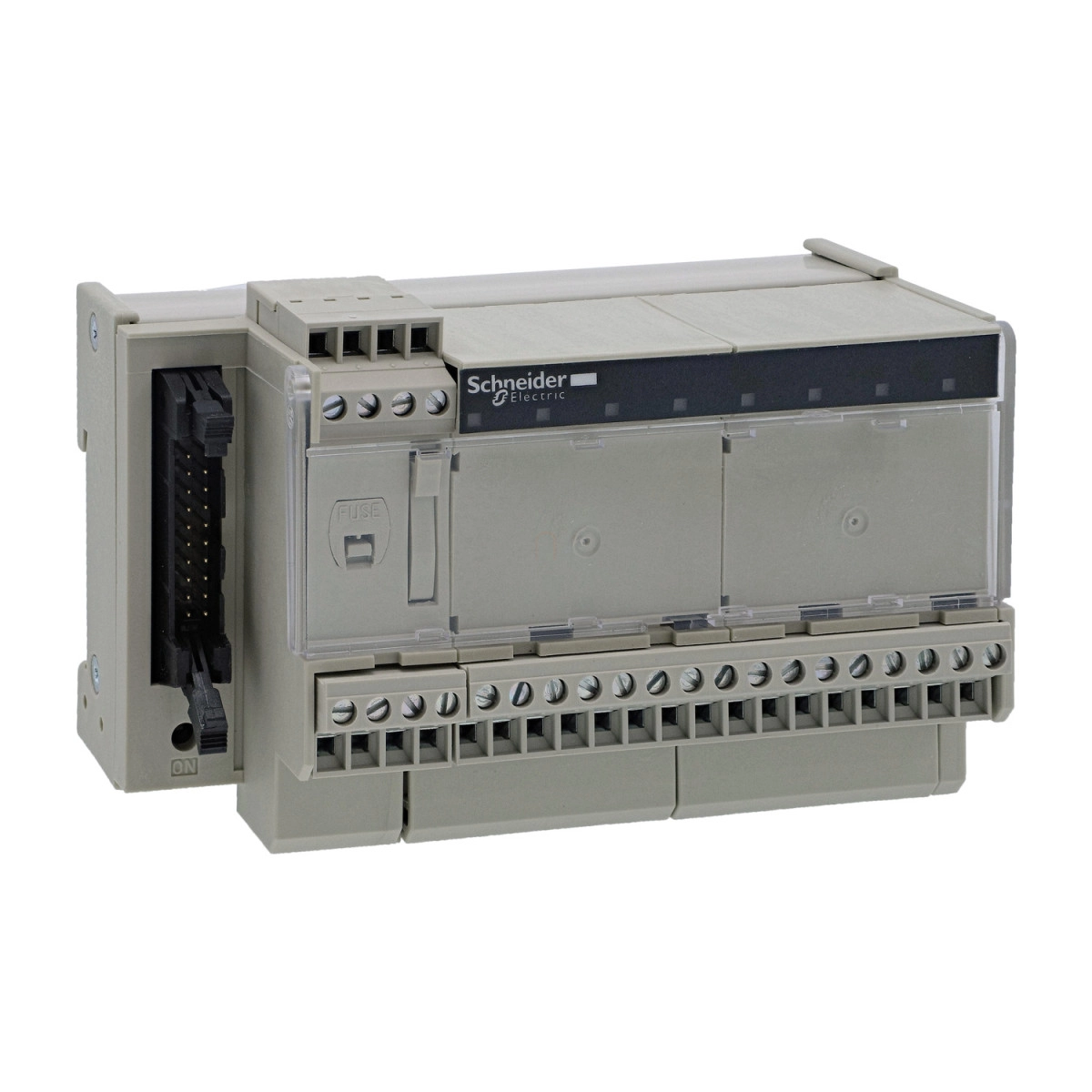

A Schneider Electric Modicon ABE7R08S210 egy rendkívül megbízható és sokoldalú elektromechanikus relé alaplap, mely kifejezetten PLC-rendszerek kimeneti jelkezelésére lett kifejlesztve. Ez a professzionális automatizálási komponens 8 független csatornával rendelkezik, amelyek mindegyike 5A terhelhetőséggel bír, így ideális megoldást nyújt ipari vezérlőrendszerek és nagyobb teljesítményű berendezések kapcsolására.
A Modicon ABE7 termékcsalád részeként az ABE7R08S210 kifejezetten a 24V DC rendszerű PLC-vezérlők kimeneteihez lett optimalizálva. A készülék csatornánként 2 terminállal rendelkezik, és kivitelezése lehetővé teszi a könnyű hozzáférést minden csatlakozási ponthoz. A berendezés előnye, hogy levehető sorkapcsokkal szerelték fel, ami jelentősen megkönnyíti a telepítést és karbantartást. A potenciálmentes kontaktusok pedig maximális rugalmasságot biztosítanak a különféle vezérlési feladatokhoz.
Telepítése rendkívül egyszerű, akár szabványos 35 mm-es DIN-sínre pattintható, akár csavarokkal szilárd felületre szerelhető a mellékelt rögzítőkészlet segítségével. Szélessége mindössze 125 mm, így helytakarékos megoldást biztosít kapcsolószekrényekben. A modul maximális kimeneti árama közös vezetékenként 10A, míg csatornánként 5A a beavatkozó oldalnál, ezáltal rendkívül sokoldalúan használható különböző ipari alkalmazásokban. A minimális kapcsolási áram 10 mA >= 5V feszültségnél, ami lehetővé teszi kis jelszintű eszközök vezérlését is.
A készülék magas szintű védelmet biztosít a különböző ipari környezetekben előforduló zavarokkal szemben. Az IP2X védettség megfelelő védelmet nyújt, miközben a készülék kiváló ellenállást tanúsít elektromágneses zavarokkal szemben. Kiemelkedő tulajdonsága a 2000V szigetelési feszültség és a 2,5 kV névleges lökőfeszültség-állóság az IEC 60947-1 szabványnak megfelelően. A modul -5°C és +60°C közötti hőmérséklettartományban üzemeltethető, tárolási hőmérséklete pedig -40°C és +80°C között van, az IEC 61131-2 szabványnak megfelelően.
Az ABE7R08S210 kiváló elektromos tartóssággal rendelkezik, élettartama eléri az 500 000 kapcsolási ciklust a különböző kapcsolási terhelések mellett, míg mechanikai élettartama lenyűgöző 20 000 000 ciklus. A relék működési sebessége terhelés nélkül 10 Hz, terheléssel pedig 0,5 Hz, ami optimális egyensúlyt teremt a kapcsolási sebesség és a megbízhatóság között. Ez a modell rendelkezik számos nemzetközi tanúsítvánnyal, köztük UL, CSA, DNV, GL és EAC minősítésekkel is, biztosítva a világszerte történő alkalmazhatóságot különböző ipari környezetekben.
Schneider Electric Modicon ABE7 - ABE7R08S210 műszaki adatok
Általános jellemzők
Termékcsalád: Modicon ABE7
Terméktípus: Elektromechanikus kimenet relé alaplap
Névleges tápfeszültség: 24 V DC (PLC oldal)
Csatornák száma: 8
Csatornánkénti csatlakozók száma: 2
Kiegészítő információk
Sorkapocs típus: Levehető
Polaritás elosztás: Potenciálmentes
Rögzítési mód: Pattintással (35 mm szimmetrikus DIN-sín) vagy csavarokkal (szilárd lemezre rögzítőkészlettel)
Maximális áram kimenetenként: 10 A
Csatornánkénti áram: 5 A (beavatkozó oldal)
Minimális kapcsolási áram: 10 mA >= 5 V-nál
Ejtési feszültség: 2,4 V 20 °C-on (PLC oldal)
Kapcsolási frekvencia: <= 0,5 Hz terheléssel, <= 10 Hz terhelés nélkül
Indítási küszöbfeszültség: 19,7 V 40 °C-on
Ejtési áram: 1 mA 20 °C-on
Maximális teljesítményfelvétel csatornánként: 0,36 W (PLC oldal)
Érintkező típus: 1 NO (beavatkozó oldal)
Maximális kapcsolási feszültség: 250 V AC 50/60 Hz és 30 V DC az IEC 60947-5-1 szerint
Tartósság és működés
Elektromos élettartam: 500000 ciklus különböző terhelési feltételek mellett
Elektromos megbízhatóság: 1e-008
Működési idő: <= 10 ms tekercs gerjesztés és NO záródás, <= 5 ms tekercs gerjesztés megszűnése és NO nyitás
Érintkezői pattogás: <= 5 ms 1 NO
Mechanikai élettartam: 20000000 ciklus
Villamos tulajdonságok
Névleges lökőfeszültség-állóság: 2,5 kV az IEC 60947-1 szerint
Névleges szigetelési feszültség: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 Nm lapos Ø 3,5 mm csavarhúzóval
Fizikai jellemzők
Szélesség: 125 mm
Környezeti feltételek
Maximális immunitás áramkimaradásokra: 5 ms
Dielektromos szilárdság: 2000 V az IEC 60947-1 szerint
Terméktanúsítványok: UL, DNV, CSA, GL, EAC
IP védettség: IP2X az IEC 60529 szerint
Védőkezelés: TC
Izzószálas ellenállás: 750 °C, kioltási idő < 30 s az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Elektromágneses sugárzással szembeni ellenállás: 10 V/m (26-1000 MHz) az IEC 61000-4-3 3. szint szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3. szint az IEC 61000-4-4 szerint
Működési környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fokozat: 2 az IEC 60664-1 szerint
