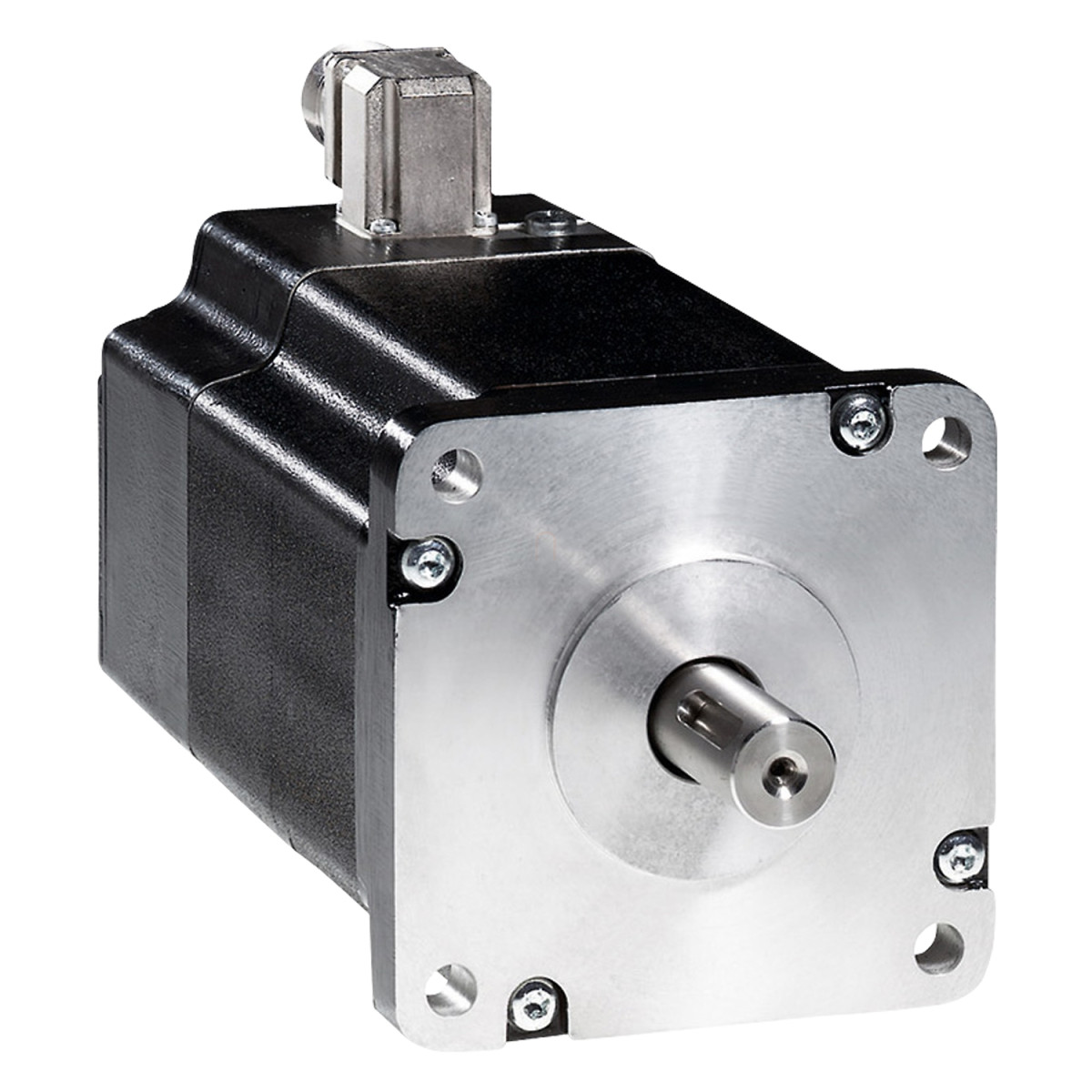

A Schneider Electric BRS3ACW850FBA egy kiváló teljesítményű, professzionális 3-fázisú léptetőmotor, mely a Lexium SD3 termékcsaládhoz tartozik. A BRS3 termékcsalád ezen tagja kifejezetten a precíziós pozicionálást igénylő ipari alkalmazásokhoz lett kifejlesztve. 13,5 Nm-es tartónyomatékával, kompakt kialakításával és beépített fékrendszerével a megbízható, nagy pontosságú mozgásvezérlés ideális választása.
A BRS3ACW850FBA modell 180 mm-es teljes hosszal és 19 mm-es tengelyátmérővel rendelkezik, ami robusztus, mégis rugalmas telepítést tesz lehetővé különféle ipari környezetekben. A motor 3000 rpm maximális mechanikai sebességgel működik, és rendkívül precíz pozicionálást biztosít a változtatható lépésszögeknek köszönhetően. A felbontás 1,8° és 0,036° között állítható, ami 200-10000 lépés/fordulat értéknek felel meg. Ez a sokoldalúság lehetővé teszi a motor alkalmazását mind durva, mind rendkívül finom mozgást igénylő feladatokhoz.
A motor elektromos jellemzői között szerepel a 230 V AC vagy 325 V DC tápfeszültség, 4,1 A névleges áram és 1,8 Ohm tekercsellenállás. A motor 6 pólusú kialakítása biztosítja a stabil működést, míg a 22 ms időállandó gyors reakcióidőt tesz lehetővé a változó terhelési feltételek mellett. A névleges nyomaték 12 Nm, a csúcs állónyomaték pedig 11,42 Nm, ami elegendő a legtöbb ipari alkalmazáshoz. A beépített fék további biztonságot nyújt, mivel megakadályozza a nem kívánt mozgást tápfeszültség kimaradása esetén. A fék csatlakozója a Hirschmann G4 A 5M típusú, amely a szállítási terjedelem részét képezi, és 24 V DC vezérlőfeszültséget igényel.
A BRS3ACW850FBA motor mechanikai kialakítása robusztus és felhasználóbarát. A peremméret 110 mm, a központosító gallér átmérője 56 mm (3 mm mélységgel). A motor szerelése a 4 db, 9 mm átmérőjű furaton keresztül történik, melyek 125,86 mm átmérőjű körön helyezkednek el. A tengelyen párhuzamos retesz található (6 x 6 x 25 mm DIN 6885 szabvány szerint), és a tengely hossza 40 mm. Az elektromos csatlakozás sorkapcsos kivitelben valósul meg, ami megkönnyíti a telepítést és karbantartást. A motor IP41 védettséggel rendelkezik a tengelyperselynél, míg a motor többi része IP56 védettségű, így különböző környezeti feltételek mellett is megbízhatóan működik.
A BRS3ACW850FBA léptetőmotor rendkívül széles működési hőmérséklet-tartománnyal rendelkezik, -25°C és +40°C között üzemeltethető kondenzáció nélkül, 15-85% relatív páratartalom mellett. Az IEC 60072-1 és IEC 50347 szabványoknak megfelelően gyártott motor természetes konvekciós hűtéssel működik, és 1000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül használható. A motor vibrációállósága maximum 20 m/s², és megfelel az IEC 60034-14 A osztályú követelményeinek. A tekercselés F hőmérsékletosztályba tartozik az IEC 60034-1 szabvány szerint. A motor csapágya 20000 óra élettartammal rendelkezik, és a maximális radiális erő az első tengelyvégen 300 N, míg az axiális erő 330 N húzóerőként és 60 N nyomóerőként. A léptetőmotor 200000 rad/s² szöggyorsulásra képes, ami gyors reagálást biztosít a változó mozgásprofilok során.
BRS3ACW850FBA műszaki adatok
Általános jellemzők
Termékcsalád: Lexium SD3
Termék típusa: Mozgásvezérlő motor
Eszköz rövid neve: BRS3
Motor típusa: 3-fázisú léptetőmotor
Motorpólusok száma: 6
Teljesítmény jellemzők
Maximális mechanikai sebesség: 3000 rpm
Tápfeszültség határértékek: 230 V AC / 325 V DC
Névleges nyomaték: 12 Nm
Maximális állónyomaték: 11.42 Nm
Folyamatos állónyomaték: 11.42 Nm
Tartónyomaték: 13.5 Nm
Rotornyomaték: 10.5 kg.cm²
Névleges áramerősség: 4.1 A
Ellenállás: 1.8 Ohm (tekercs)
Időállandó: 22 ms
Felbontás
Lépésszög: 1.8°, 0.9°, 0.72°, 0.36°, 0.18°, 0.09°, 0.072°, 0.036°
Teljes lépések száma fordulatonként: 200, 400, 500, 1000, 2000, 4000, 5000, 10000
Pontossági hiba: +/- 6 ívperc
Maximális indítási frekvencia: 4.7 kHz
Mechanikai jellemzők
Szerelési támogatás: Perem
Motor peremméret: 110 mm
Hossz: 180 mm
Központosító gallér átmérője: 56 mm
Központosító gallér mélysége: 3 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körátmérője: 125.86 mm
Elektromos csatlakozás: Sorkapocs
Tartófék: Van
Tengelyvég: Párhuzamos retesz
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Maximális radiális erő Fr: 150 N (második tengelyvég), 300 N (első tengelyvég)
Maximális axiális erő Fa: 330 N (húzóerő), 60 N (nyomóerő)
Élettartam órákban: 20000 h (csapágy)
Szöggyorsulás: 200000 rad/s²
Környezeti feltételek
Szabványok: IEC 60072-1, IEC 50347
Hűtés típusa: Természetes konvekció
Környezeti hőmérséklet működés közben: -25...40 °C
Környezeti hőmérséklet tároláskor: -25...70 °C
Üzemi tengerszint feletti magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² maximum, A osztály az IEC 60034-14 szerint
IP védettségi fokozat: IP41 tengelyperselynél: az IEC 60034-5 szerint, IP56 teljes, kivéve a tengelyperselyt: az IEC 60034-5 szerint
Hőmérsékleti osztály: F tekercs az IEC 60034-1 szerint
