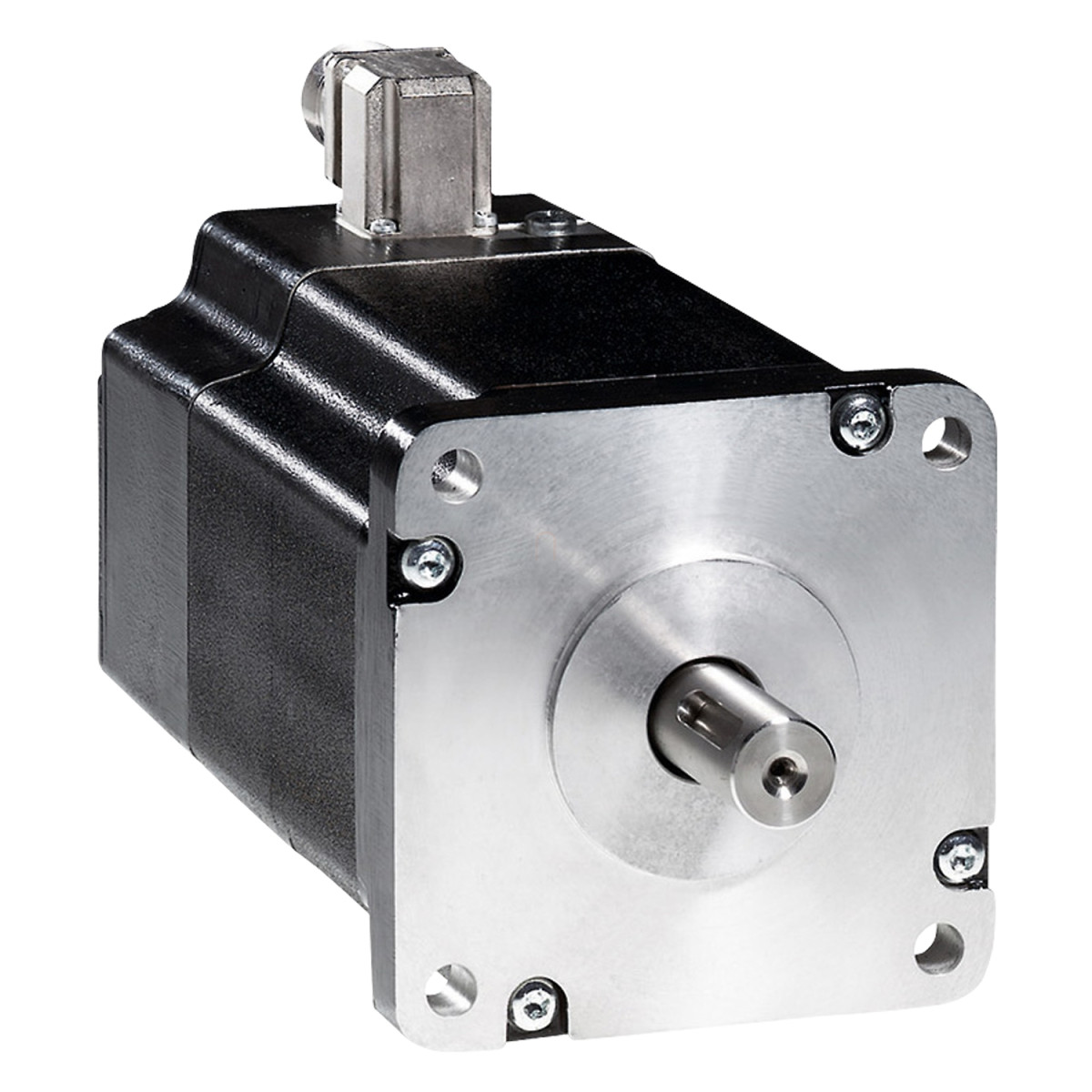

A Schneider Electric BRS3ACW850ABA típusú 3-fázisú léptetőmotor egy rendkívül pontos és megbízható mozgásvezérlési megoldás, amely ideális választás ipari automatizálási alkalmazásokhoz. A Lexium SD3 termékcsaládhoz tervezett motor nagy nyomatékot biztosít kompakt kialakítással, így tökéletes választás precíziós pozicionálást igénylő feladatokhoz.
A BRS3ACW850ABA léptetőmotor kiemelkedő, 13,5 Nm tartónyomatékkal rendelkezik, ami lehetővé teszi nagy terhelések pontos mozgatását is. A motor maximális mechanikai fordulatszáma 3000 rpm, amely biztosítja a gyors és hatékony működést. A 19 mm átmérőjű motor tengely párhuzamos retesszel van ellátva a biztonságos erőátvitel érdekében, a tengely hossza pedig 40 mm, ami számos alkalmazási területen való felhasználást tesz lehetővé. A motor teljes hossza 180 mm, ami kompakt beépítést tesz lehetővé a gépekbe.
A BRS3 típusú léptetőmotor kiváló felbontással rendelkezik, amely több opcióban is elérhető: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° és 0,036° lépésszöggel, ami 200-10000 lépés/fordulat tartományt jelent. Ez a rendkívüli precizitás +/- 6 ívperc pontosságot biztosít a pozicionálásban. A motor névleges nyomatéka 12 Nm, csúcs nyomatéka pedig 11,42 Nm. A motor 6 pólussal rendelkezik, tápfeszültsége 230 V AC vagy 325 V DC, névleges árama 4,1 A. A tekercselés ellenállása 1,8 Ohm, időállandója 22 ms. A motor maximális indítási frekvenciája 4,7 kHz, ami gyors reagálást tesz lehetővé.
A BRS3ACW850ABA motor szerelése peremmel történik, a perem mérete 110 mm, a központosító gallér átmérője 56 mm, mélysége 3 mm. A rögzítő furatok száma 4, átmérőjük 9 mm, a rögzítő furatok körátmérője 125,86 mm. Az elektromos csatlakozás sorkapocs dobozzal történik, a kábel tömszelence ISO M20 x 1,5 méretű. A motor nem rendelkezik tartófékkel és második tengelyvéggel. A motor rotorjának tehetetlenségi nyomatéka 10,5 kg·cm², ami előnyös a gyors indulás és megállás szempontjából. A maximális radiális erő az első tengelyvégen 300 N, a maximális axiális erő pedig 330 N húzóerő esetén és 60 N nyomóerő esetén. A csapágyak élettartama 20000 üzemóra, a motor szögletes gyorsulása pedig 200000 rad/s². A termék nettó tömege 8,2 kg.
Schneider Electric Lexium SD3 - BRS3ACW850ABA -BRS 3f léptetőmotor, 85 mm, 13,5 Nm, motorhossz 180 mm, léptetőmotor-hajtáshoz műszaki adatok
Fő jellemzők
Termékcsalád: Lexium SD3
Terméktípus: Mozgásvezérlő motor
Eszköz rövid neve: BRS3
Maximális mechanikai sebesség: 3000 rpm
Motor típusa: 3-fázisú léptetőmotor
Motorpólusok száma: 6
Tápfeszültség határértékek: 230 V AC / 325 V DC
Rögzítési mód: Perem
Motor perem mérete: 110 mm
Hossz: 180 mm
Központosító gallér átmérője: 56 mm
Kiegészítő információk
Központosító gallér mélysége: 3 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körátmérője: 125,86 mm
Elektromos csatlakozás: Sorkapocs doboz
Tartófék: Nélküli
Tengelyvég: Párhuzamos retesz
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Névleges nyomaték: 12 N.m
Csúcs álló nyomaték: 11,42 N.m
Folyamatos álló nyomaték: 11,42 N.m
Tartónyomaték: 13,5 N.m
Rotor tehetetlenségi nyomaték: 10,5 kg.cm²
Felbontás: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° lépésszög / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 teljes lépésszám fordulatonként
Pontossági hiba: +/- 6 ívperc
Maximális indítási frekvencia: 4,7 kHz
Névleges áram: 4,1 A
Ellenállás: 1,8 Ohm (tekercs)
Időállandó: 22 ms
Maximális radiális erő Fr: 150 N (második tengelyvég) / 300 N (első tengelyvég)
Maximális axiális erő Fa: 330 N (húzóerő) / 60 N (nyomóerő)
Élettartam órákban: 20000 h (csapágy)
Szögletes gyorsulás: 200000 rad/s²
Környezeti feltételek
Szabványok: IEC 50347, IEC 60072-1
Hűtés típusa: Természetes konvekció
Üzemi környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² maximum, A kategória az IEC 60034-14 szerint
IP védettségi fokozat: IP41 tengely persely: az IEC 60034-5 szerint / IP56 teljes, kivéve tengely persely: az IEC 60034-5 szerint
Hőmérsékleti osztály: F tekercs az IEC 60034-1 szerint
