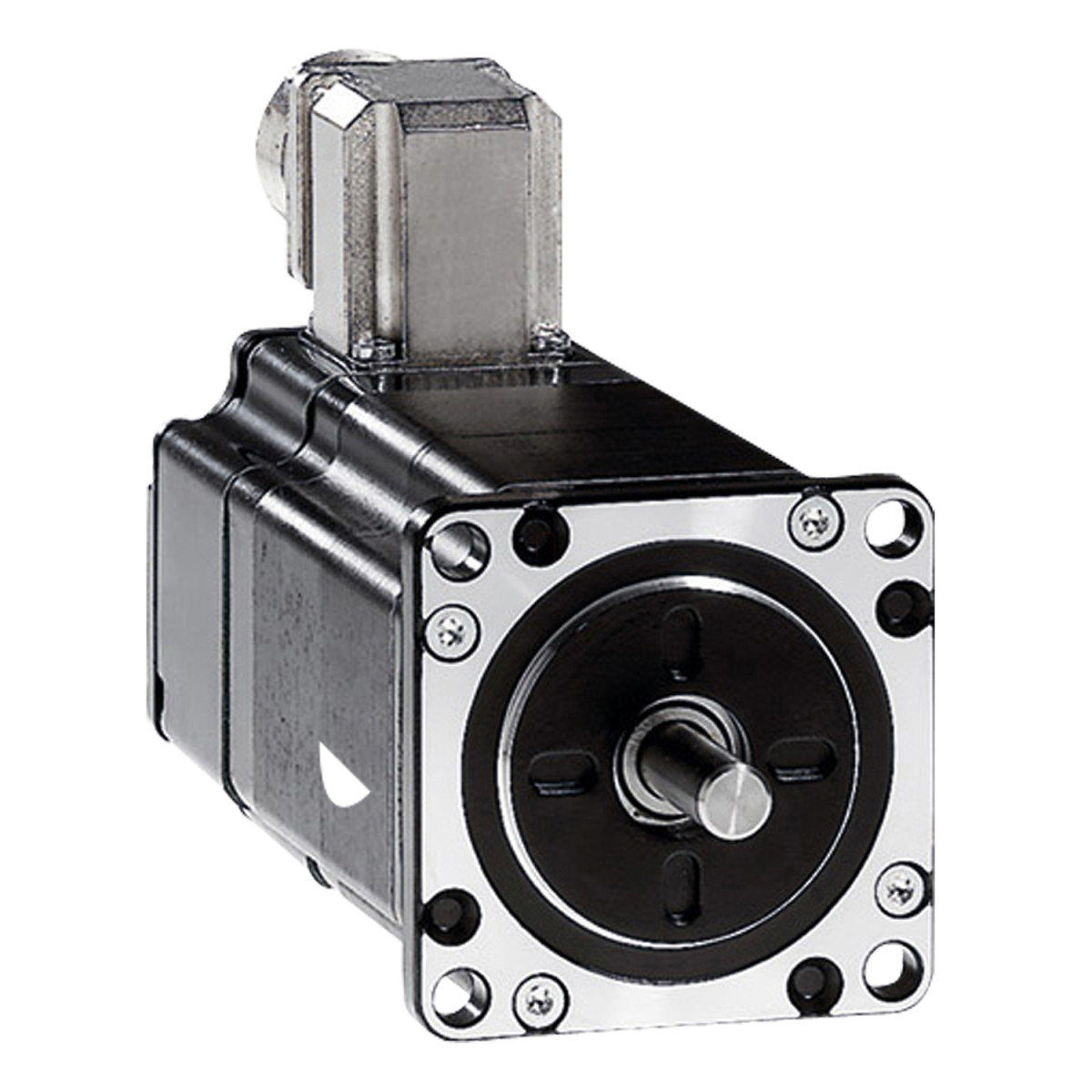

A Schneider Electric Lexium SD3 termékcsaládba tartozó BRS368W130ACA típusú 3-fázisú léptetőmotor kiváló választás precíziós vezérlést igénylő ipari alkalmazásokhoz. Ez a 1.7 Nm nyomatékú motor kifejezetten a Lexium SD3 motion control rendszerekhez lett optimalizálva, így biztosítva a tökéletes kompatibilitást és maximális teljesítményt.
A motor műszaki jellemzői kiemelkedőek: 3000 rpm maximális mechanikai fordulatszám, 6 pólusú kialakítás, valamint 230 V AC vagy 325 V DC tápfeszültség-tartomány. A motor 8 mm átmérőjű, 21 mm hosszúságú sima tengellyel rendelkezik, amely biztosítja a pontos csatlakozást a hajtott elemekhez. A BRS368W130ACA nem tartalmaz beépített féket, ami egyes alkalmazásoknál előnyt jelenthet az egyszerűbb kialakítás miatt. A csatlakoztatás praktikus csatlakozóval történik, amely megkönnyíti a telepítést és a szervizelést.
A motor precíz pozicionálást tesz lehetővé változtatható felbontással: 1.8°, 0.9°, 0.72°, 0.36°, 0.18°, 0.09°, 0.072° vagy 0.036° lépésszöggel működtethető, ami 200-10000 teljes lépésszámot jelent fordulatonként. A +/- 6 ívperc pontossági hiba rendkívül precíz alkalmazásokat tesz lehetővé. A motor technikai paraméterei közé tartozik még a 0.9 A névleges áram, 25 Ohm tekercsellenállás, 4.6 ms időállandó, valamint az impresszív 200000 rad/s² szöggyorsulás. A csapágyak 20000 óra élettartammal rendelkeznek, ami hosszú távú, megbízható működést garantál. A motor IP besorolása kettős: a tengelyátvezetésnél IP41, míg a motor többi része IP56 védettségű a nemzetközi IEC 60034-5 szabvány szerint.
A BRS368W130ACA motor alkalmazási környezetét tekintve -25°C és +40°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklet-tartománya -25°C és +70°C között van. A relatív páratartalom tekintetében 15-85% között működőképes, kondenzáció nélkül. A motor 1000 méter tengerszint feletti magasságig teljesítménycsökkenés nélkül üzemeltethető. A motor természetes konvekcióval hűti magát, nincs szüksége külső hűtésre. A vibráció-ellenállás tekintetében maximum 20 m/s² értékkel rendelkezik, ami megfelel az IEC 60034-14 A osztályának. A motor tekercselése F hőmérséklet-osztályú az IEC 60034-1 szabvány szerint.
Ez a Schneider Electric BRS368W130ACA motor ideális választás robotika, csomagológépek, adagolórendszerek, CNC gépek és egyéb olyan alkalmazások számára, ahol a pontos pozicionálás és a megbízható teljesítmény alapvető követelmény. A motor műszaki specifikációi megfelelnek az IEC 50347 és IEC 60072-1 nemzetközi szabványoknak, így biztosítva a globális kompatibilitást.
BRS368W130ACA műszaki adatok
Általános jellemzők
Termékcsalád: Lexium SD3
Terméktípus: Motion control motor
Eszköz rövid neve: BRS3
Motor típusa: 3-fázisú léptetőmotor
Motor pólusok száma: 6
Elektromos jellemzők
Tápfeszültség határértékek: 230 V AC / 325 V DC
Névleges áram: 0.9 A
Ellenállás: 25 Ohm (tekercs)
Időállandó: 4.6 ms
Mechanikai jellemzők
Maximális mechanikai fordulatszám: 3000 rpm
Rögzítés: Perem
Motor peremméret: 57.2 mm
Hossz: 116 mm
Központosító gallér átmérő: 38 mm
Központosító gallér mélység: 1.6 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5.2 mm
Rögzítő furatok kör átmérője: 66.6 mm
Elektromos csatlakozás: Csatlakozó
Tartófék: Nincs
Tengelyvég: Sima tengely
Második tengely: Nincs második tengelyvég
Tengely átmérő: 8 mm
Tengely hossz: 21 mm
Nyomaték jellemzők
Névleges nyomaték: 1.5 Nm
Csúcs állónyomaték: 1.53 Nm
Folyamatos állónyomaték: 1.53 Nm
Tartónyomaték: 1.7 Nm
Rotor tehetetlenségi nyomaték: 0.38 kg.cm²
Pontosság
Felbontás: 1.8°, 0.9°, 0.72°, 0.36°, 0.18°, 0.09°, 0.072°, 0.036° lépésszög
Lépésszám fordulatonként: 200, 400, 500, 1000, 2000, 4000, 5000, 10000
Pontossági hiba: +/- 6 ívperc
Maximális indítási frekvencia: 8.5 kHz
Mechanikai terhelhetőség
Maximális radiális erő Fr: 25 N (második tengelyvég), 50 N (első tengelyvég)
Maximális axiális erő Fa: 100 N (húzóerő), 8.4 N (nyomóerő)
Szöggyorsulás: 200000 rad/s²
Környezeti feltételek
Hűtés típusa: Természetes konvekció
Üzemi környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² maximum, A osztály az IEC 60034-14 szerint
IP védettségi fokozat: IP41 tengelyátvezetés: az IEC 60034-5 szerint, IP56 teljes, kivéve tengelyátvezetés: az IEC 60034-5 szerint
Hőmérsékleti osztály: F tekercs az IEC 60034-1 szerint
Szabványok
Megfelelőség: IEC 50347, IEC 60072-1
