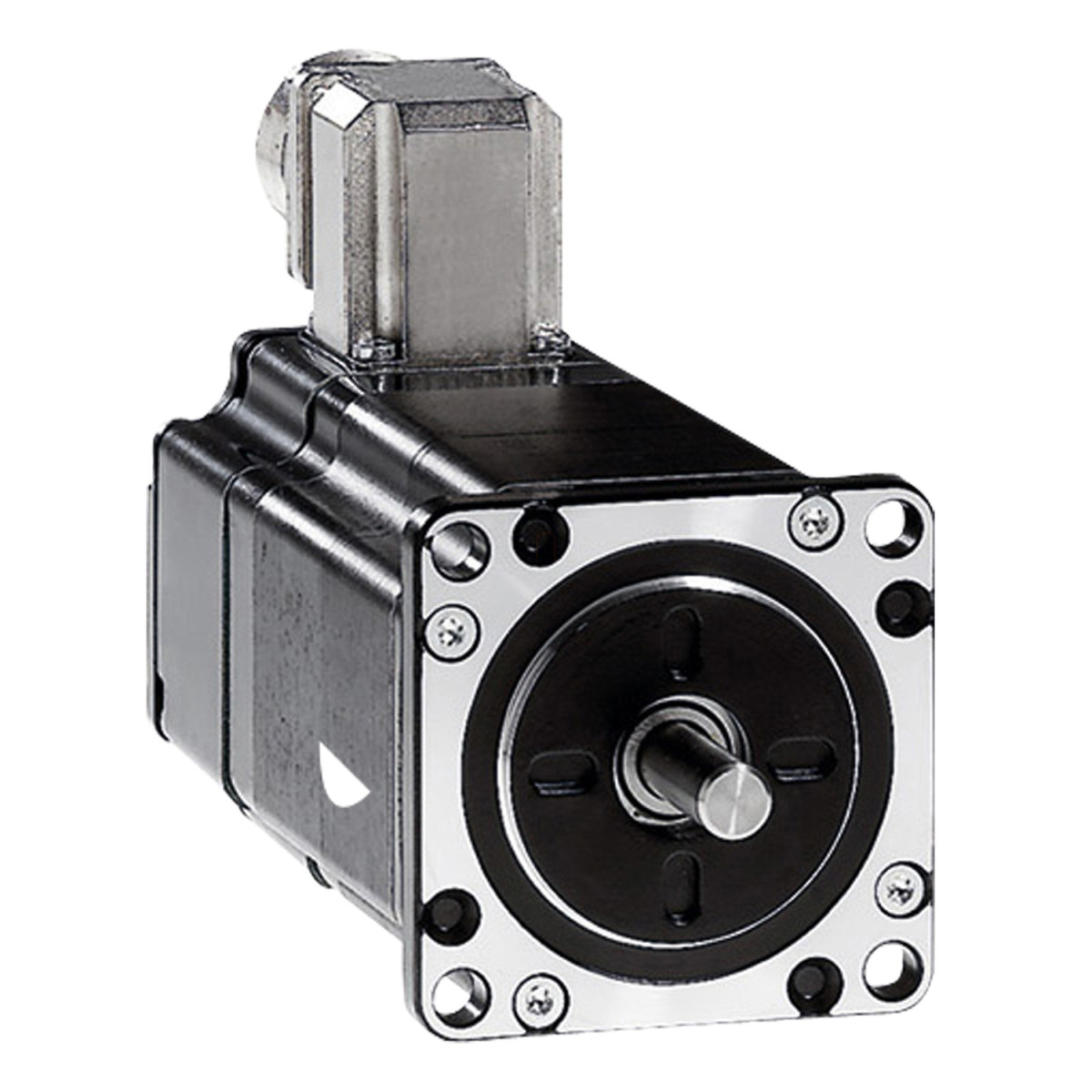

A Schneider Electric BRS368W130ABA típusú 3 fázisú léptetőmotor a Lexium SD3 termékcsalád része, amely megbízható mozgásvezérlési megoldást kínál ipari alkalmazásokhoz. Ez a precíziós motor ideális olyan automatizálási feladatokhoz, ahol pontos pozicionálás és egyenletes nyomaték szükséges különböző sebességeken.
A BRS368W130ABA modell kiemelkedő 1,7 Nm tartónyomatékkal rendelkezik, ami kiváló választássá teszi közepes terhelésű alkalmazásokhoz. A motor 57,2 mm-es peremmérettel és 8 mm átmérőjű, 21 mm hosszúságú sima tengelyvéggel készül, így könnyen illeszthető különböző mechanikai rendszerekhez. A teljes motorhossz 116 mm, középponti gallér átmérője 38 mm, a rögzítőfuratok kiosztása 66,6 mm átmérőjű körön helyezkedik el, ami megfelel az ipari szabványoknak.
Ez a léptetőmotor kiemelkedő rugalmasságot biztosít a felbontás tekintetében, hiszen 1,8°-tól egészen 0,036°-ig terjedő léptető szögekkel használható, ami 200-10000 lépés/fordulat beállítást tesz lehetővé. A maximális mechanikai sebesség 3000 fordulat/perc, a névleges áram 0,9 A, míg a tekercs ellenállása 25 Ohm. A motor 6 pólussal rendelkezik, és tápfeszültség tartománya 230 V AC / 325 V DC. Az időállandó 4,6 ms, ami gyors reakcióidőt biztosít a vezérlő jelekre. A maximális indítási frekvencia 8,5 kHz, a pontossági hiba pedig mindössze +/- 6 szögperc.
A BRS368W130ABA modell kapocsdobozzal készül az elektromos csatlakozáshoz, és nem rendelkezik tartófékkel. A motor IP41 védelemmel rendelkezik a tengelypersely esetében, míg a motor többi része IP56 védettségű az IEC 60034-5 szabvány szerint, így kiválóan alkalmas ipari környezetben való használatra. A termék -25°C és +40°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet tartománya pedig -25°C és +70°C között van. A relatív páratartalom 15-85% lehet, kondenzáció nélkül. A motor természetes konvekcióval hűl, és 20 m/s² rezgésállósággal rendelkezik az IEC 60034-14 szabvány szerint.
Schneider Electric Lexium SD3 - BRS368W130ABA -BRS 3f léptetőmotor, 57 mm, 1,7 Nm, motorhossz 79 mm, léptetőmotor-hajtáshoz műszaki adatok
Általános jellemzők
Termékcsalád: Lexium SD3
Termék típusa: Mozgásvezérlő motor
Eszköz rövid neve: BRS3
Motor típusa: 3-fázisú léptetőmotor
Motor pólusok száma: 6
Villamos jellemzők
Tápfeszültség határok: 230 V AC / 325 V DC
Névleges áram: 0,9 A
Ellenállás: 25 Ohm (tekercs)
Időállandó: 4,6 ms
Mechanikai jellemzők
Tartónyomaték: 1,7 N.m
Névleges nyomaték: 1,5 N.m
Csúcs álló nyomaték: 1,53 N.m
Folyamatos álló nyomaték: 1,53 N.m
Rotor tehetetlenségi nyomaték: 0,38 kg.cm²
Maximális mechanikai sebesség: 3000 rpm
Maximális indítási frekvencia: 8,5 kHz
Pontossági hiba: +/- 6 szögperc
Szöggyorsulás: 200000 rad/s²
Felbontás
Léptető szög: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036°
Lépésszám fordulatonként: 200, 400, 500, 1000, 2000, 4000, 5000, 10000
Fizikai jellemzők
Szerelési támasz: Perem
Motor peremméret: 57,2 mm
Hossz: 116 mm
Központosító gallér átmérő: 38 mm
Központosító gallér mélység: 1,6 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,2 mm
Rögzítőfuratok kiosztásának átmérője: 66,6 mm
Elektromos csatlakozás: Kapocsdoboz
Tartófék: Nincs
Tengelyvég: Sima tengely
Második tengelyvég: Nincs második tengelyvég
Tengelyátmérő: 8 mm
Tengely hossza: 21 mm
Terhelhetőségi adatok
Maximális radiális erő Fr: 25 N (második tengelyvég), 50 N (első tengelyvég)
Maximális axiális erő Fa: 100 N (húzóerő), 8,4 N (nyomóerő)
Csapágy élettartam: 20000 óra
Környezeti jellemzők
Hűtés típusa: Természetes konvekció
Üzemi környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85% kondenzáció nélkül
Rezgésállóság: 20 m/s² maximum, A osztály az IEC 60034-14 szerint
IP védettségi fokozat: IP41 tengelypersely (IEC 60034-5 szerint), IP56 teljes motor a tengelypersely kivételével (IEC 60034-5 szerint)
Hőmérsékleti osztály: F tekercselés az IEC 60034-1 szerint
Szabványok
Megfelelőség: IEC 50347, IEC 60072-1
