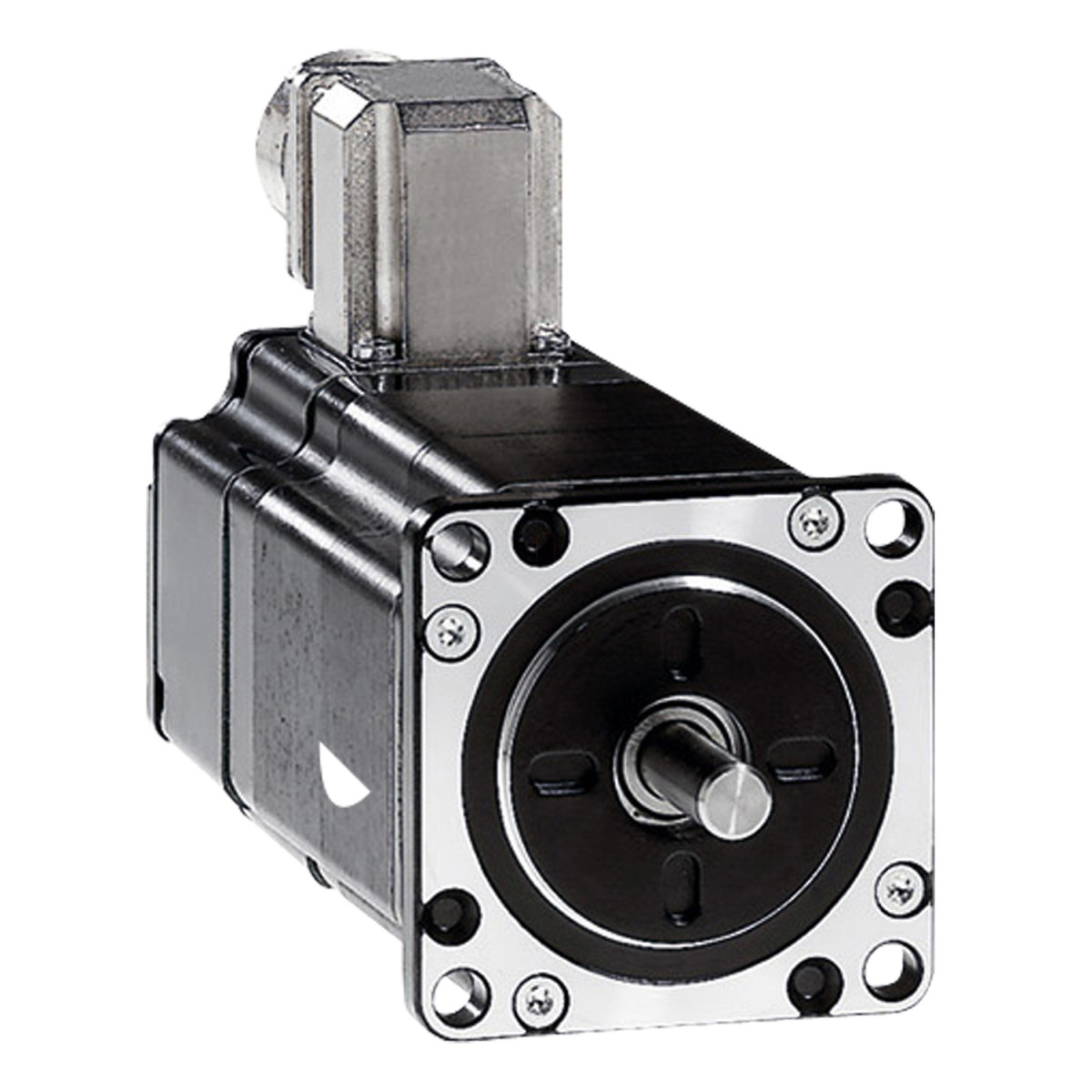

A Schneider Electric BRS368H130FBA típusú 3-fázisú léptetőmotor a Lexium SD3 termékcsaláddal kompatibilis, kiváló választás precíziós mozgatási feladatokhoz. Ez a modell 1,70 Nm tartónyomatékkal rendelkezik, ami ideálissá teszi közepes terhelésű alkalmazásokhoz ipari automatizálási környezetben. A motor 8 mm átmérőjű tengellyel és 79 mm-es motorhosszal rendelkezik, tartófékkel és csatlakozódobozzal ellátott kivitelben.
A BRS368H130FBA léptetőmotor kiemelkedő teljesítményjellemzői közé tartozik a 3000 rpm maximális mechanikai fordulatszám és a rendkívül pontos pozicionálási képesség. A motor 1,8 foktól egészen 0,036 fokig terjedő lépésszögekkel konfigurálható, ami 200-tól 10000-ig terjedő teljes lépésszámot jelent fordulatonként. Ez a sokrétű felbontási képesség lehetővé teszi, hogy a motor különböző precizitási igényű alkalmazásokhoz illeszkedjen. A pontossági hiba mindössze ±6 ívperc, ami kivételes pozicionálási képességet biztosít. A maximális indítási frekvencia 6 kHz, így a motor gyors indítású alkalmazásokhoz is megfelelő.
A BRS368H130FBA műszaki paraméterei között szerepel az 5,8 A névleges áram, 0,7 Ohm tekercsellenállás és 4,6 ms időállandó. A motor 6-pólusú kialakítással rendelkezik, tápfeszültség tartománya 34-48 V DC. A rotor tehetetlenségi nyomatéka 0,38 kg·cm², ami jó dinamikus karakterisztikát biztosít. Az egység 8 W teljesítményfelvételű rögzítőfékkel van ellátva, és 200000 rad/s² szöggyorsulásra képes. A motor maximális radiális terhelhetősége az első tengelvégen 50 N, axiális terhelhetősége pedig 100 N húzóerő vagy 8,4 N nyomóerő. Csapágyainak élettartama 20000 óra. Az IP védettség szintje IP56 a teljes házra (a tengelypersely kivételével), és IP41 a tengelyperselyre tengelytömítő gyűrű nélkül.
A motor felerősítése peremmel történik, amelynek mérete 57,2 mm, a központosító gallér átmérője 38 mm és mélysége 1,6 mm. A szerelési furatok száma 4, átmérőjük 5,2 mm, elhelyezkedési körük átmérője 66,6 mm. A motor teljes hossza 157 mm. A tengely sima kivitelű, hossza 21 mm. A motor természetes konvekciós hűtéssel működik, és -25°C és +40°C közötti környezeti hőmérsékleten üzemeltethető. Tárolási hőmérséklet tartománya -25°C és +70°C között van, relatív páratartalom igénye 15-85% kondenzáció nélkül. Üzemeltetési magassága 1000 m tengerszint feletti magasságig terjed teljesítménycsökkenés nélkül. A motor megfelel az IEC 50347 és IEC 60072-1 szabványoknak, tekercselése F hőmérsékleti osztályú az IEC 60034-1 szerint.
Schneider Electric BRS368H130FBA műszaki adatok
Fő jellemzők
Termékcsalád kompatibilitás: Lexium SD3
Termék vagy alkatrész típusa: Mozgásvezérlő motor
Eszköz rövid neve: BRS3
Maximális mechanikai fordulatszám: 3000 rpm
Motor típusa: 3-fázisú léptetőmotor
Motorpólusok száma: 6
Tápfeszültség határok: 34 V DC / 48 V DC
Rögzítési mód: Perem
Motor perem mérete: 57,2 mm
Hosszúság: 157 mm
Központosító gallér átmérője: 38 mm
Kiegészítő információk
Központosító gallér mélysége: 1,6 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,2 mm
Rögzítőfuratok körátmérője: 66,6 mm
Elektromos csatlakozás: Csatlakozódoboz
Rögzítőfék: Van
Tengelyvég: Sima tengely
Második tengely: Nincs második tengelyvég
Tengely átmérő: 8 mm
Tengely hosszúság: 21 mm
Névleges nyomaték: 1,5 Nm
Tartónyomaték: 1,7 Nm
Rotor tehetetlenségi nyomaték: 0,38 kg.cm²
Felbontás és pontosság
Felbontás: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° lépésszög
200, 400, 500, 1000, 2000, 4000, 5000, 10000 teljes lépés/fordulat
Pontossági hiba: +/- 6 ívperc
Maximális indítási frekvencia: 6 kHz
Elektromos jellemzők
Névleges áram: 5,8 A
Ellenállás: 0,7 Ohm (tekercselés)
Időállandó: 4,6 ms
Fék behúzási teljesítmény: 8 W
Mechanikai jellemzők
Maximális radiális erő Fr: 25 N (második tengelyvég)
50 N (első tengelyvég)
Maximális axiális erő Fa: 100 N (húzóerő)
8,4 N (nyomóerő)
Csapágy élettartam: 20000 óra
Szöggyorsulás: 200000 rad/s²
Környezeti feltételek
Szabványok: IEC 50347, IEC 60072-1
Hűtés típusa: Természetes konvekció
Üzemeltetési környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemeltetési magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² maximum
A osztály az IEC 60034-14 szerint
IP védettségi fokozat: IP56 teljes kivéve tengelypersely: az IEC 60034-5 szerint
IP41 tengelypersely tengelytömítő gyűrű nélkül: az IEC 60034-5 szerint
Hőmérsékleti osztály: F tekercselés az IEC 60034-1 szerint
Csatlakozások és bekötés
Rögzítőfék bekötése: A csatlakozó a szállítási terjedelem része. Csatlakozó megnevezés: Hirschmann G4 A 5M típus
