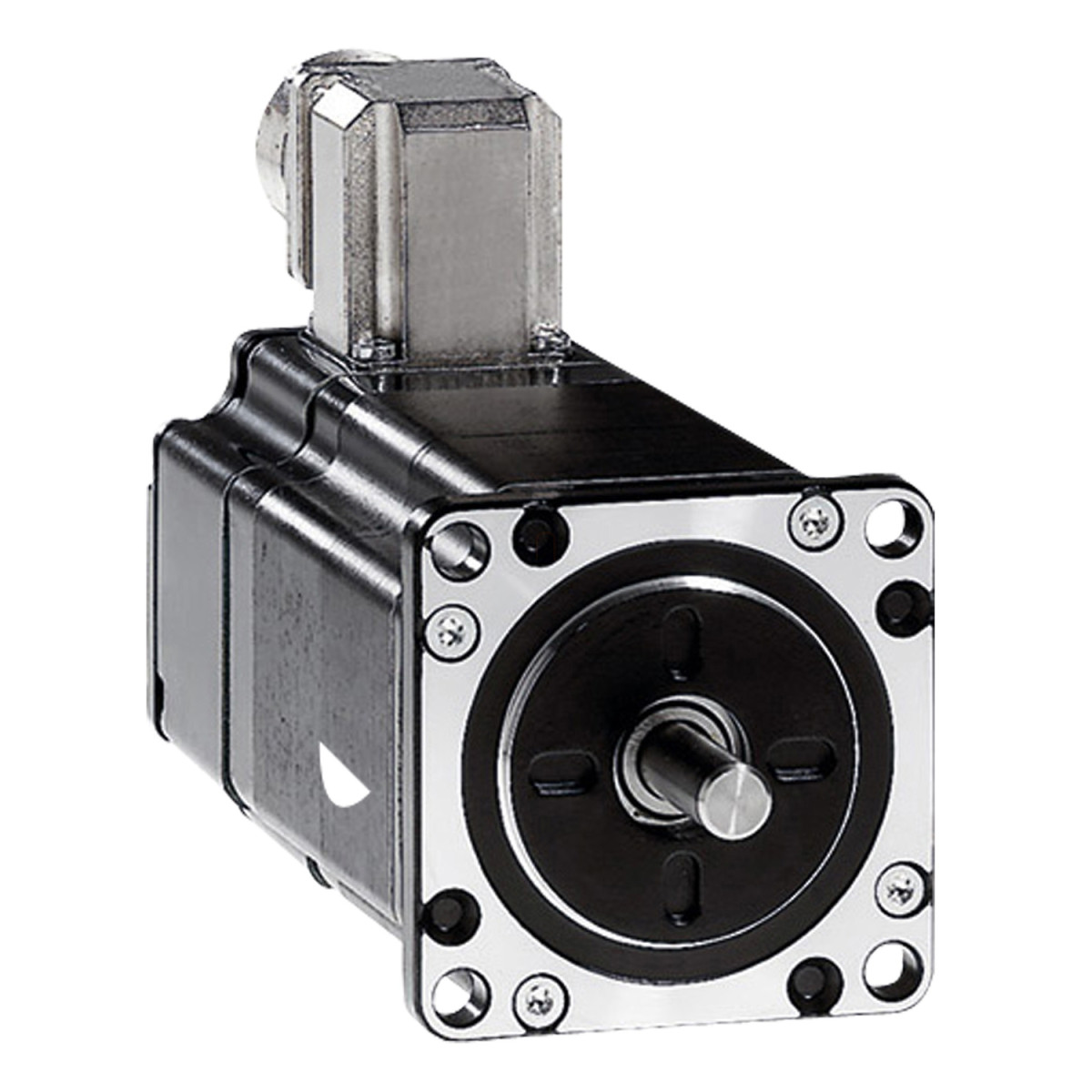

A Schneider Electric BRS366H030ABA típusú háromfázisú léptetőmotor a Lexium SD3 termékcsalád része, amely precíziós mozgásvezérlési feladatok megoldására szolgál. Ez a kompakt kialakítású motor 1,02 Nm tartónyomatékkal rendelkezik, amely optimális választássá teszi közepes terhelésű alkalmazásokhoz az automatizálási és ipari környezetben.
A BRS366H030ABA léptetőmotor 6,35 mm átmérőjű tengellyel rendelkezik, a motor teljes hossza pedig 56 mm. A motor teljes hossza a csatlakozódobozzal együtt 93 mm. A motor karimája 57,2 mm-es méretű, amely megfelel a szabványos rögzítési követelményeknek. A központosító gallér átmérője 38 mm, mélysége 1,6 mm, a rögzítőfuratok átmérője pedig 5,2 mm. A motor 4 rögzítőfurattal rendelkezik, amelyek egy 66,6 mm-es körön helyezkednek el, így biztosítva a stabil felszerelést.
Műszaki szempontból a BRS366H030ABA motor kiváló teljesítményt nyújt. A maximális mechanikai fordulatszáma 3000 rpm, 6 motor pólussal rendelkezik, és tápfeszültsége 34-48 V DC tartományban lehet. A motor névleges nyomatéka 0,9 Nm, míg tartónyomatéka 1,02 Nm. A motor rotorjának tehetetlenségi nyomatéka 0,22 kg.cm², ami gyors gyorsulást és pontos pozícionálást tesz lehetővé. A felbontás rendkívül rugalmas: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° vagy 0,036° lépésszög beállítást tesz lehetővé, ami megfelel 200, 400, 500, 1000, 2000, 4000, 5000 vagy 10000 teljes lépés/fordulat értéknek. A pozicionálási pontosság hibája mindössze ±6 ívperc, a maximális indítási frekvencia pedig 8 kHz.
A BRS366H030ABA motor névleges árama 5,8 A, a tekercselés ellenállása 0,5 Ohm, időállandója pedig 3,3 ms. A maximális radiális erő 24 N (első tengelyvég), illetve 25 N (második tengelyvég), míg a maximális tengelyirányú erő húzóerő esetén 100 N, nyomóerő esetén 8,4 N. A motor csapágyainak élettartama 20000 óra, szögsebessége pedig akár 200000 rad/s² is lehet. A motor természetes konvekciós hűtéssel működik, üzemi környezeti hőmérséklet-tartománya -25°C és +40°C között van, tárolási hőmérséklet-tartománya pedig -25°C és +70°C között. A motor 1000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül használható. Vibrációállósága 20 m/s² maximum, A osztály az IEC 60034-14 szerint. Védettsége IP56 (a teljes motoron, kivéve a tengelyperselyt) és IP41 (tengelypersely tengelytömítő gyűrű nélkül) az IEC 60034-5 szabványnak megfelelően. A motor tekercselésének hőmérsékletosztálya F az IEC 60034-1 szerint.
BRS366H030ABA műszaki adatok
Fő jellemzők
Termékcsalád: Lexium SD3
Termék vagy komponens típusa: Mozgásvezérlő motor
Eszköz rövid neve: BRS3
Maximális mechanikai sebesség: 3000 rpm
Motor típusa: 3 fázisú léptetőmotor
Motor pólusok száma: 6
Tápfeszültség határértékek: 34 V DC / 48 V DC
Rögzítési mód: Perem
Motor perem mérete: 57,2 mm
Hossz: 93 mm
Központosító gallér átmérője: 38 mm
Kiegészítő adatok
Központosító gallér mélysége: 1,6 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,2 mm
Rögzítőfuratok köri átmérője: 66,6 mm
Elektromos csatlakozás: Csatlakozódoboz
Tartófék: Nélkül
Tengely vége: Sima tengely
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 6,35 mm
Tengely hossz: 21 mm
Névleges nyomaték: 0,9 N.m
Tartónyomaték: 1,02 N.m
Rotor tehetetlenségi nyomatéka: 0,22 kg.cm²
Felbontás: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° lépésszög / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 teljes lépés/fordulat
Pontossági hiba: +/- 6 ívperc
Maximális indítási frekvencia: 8 kHz
Névleges áram: 5,8 A
Ellenállás: 0,5 Ohm (tekercs)
Időállandó: 3,3 ms
Maximális radiális erő Fr: 25 N (második tengelyvég) / 24 N (első tengelyvég)
Maximális tengelyirányú erő Fa: 100 N (húzóerő) / 8,4 N (nyomóerő)
Élettartam: 20000 h (csapágy)
Szögsebesség: 200000 rad/s²
Környezet
Szabványok: IEC 60072-1, IEC 50347
Hűtési mód: Természetes konvekció
Üzemi környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Működési magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Vibrációállóság: 20 m/s² maximum, A osztály az IEC 60034-14 szerint
IP védettségi fokozat: IP56 teljes kivéve tengelypersely: az IEC 60034-5 szerint / IP41 tengelypersely tengelytömítő gyűrű nélkül: az IEC 60034-5 szerint
Hőmérsékleti osztály: F tekercs az IEC 60034-1 szerint
