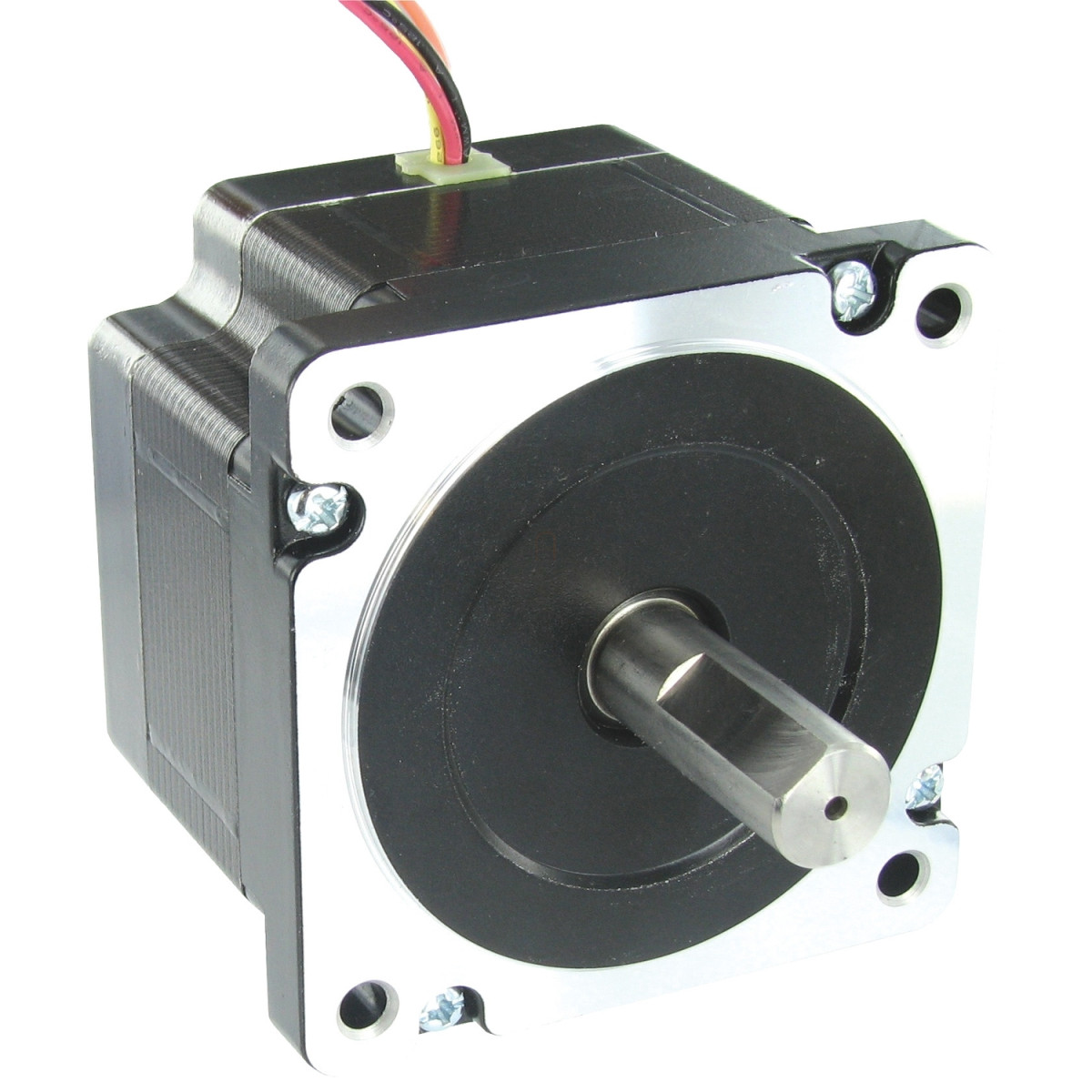

A Schneider Electric BRS2853A600 típusú kétfázisú léptetőmotor a Lexium SD2 mozgásvezérlő termékcsalád erőteljes tagja, amely precíziós ipari alkalmazásokhoz készült. Ez a BRS2 sorozatú motor kiváló választás olyan automatizálási feladatokhoz, ahol pontos pozicionálásra és megbízható nyomatékra van szükség.
A BRS2853A600 modell kiemelkedő műszaki paramétereivel tűnik ki a versenytársak közül. A motor 9,2 Nm tartónyomatékkal rendelkezik, ami kiválóan alkalmassá teszi nehezebb terhelések mozgatására és tartására. A motor felbontása 200 lépés per fordulat (1,8° lépésszög), ami precíz pozicionálási képességet biztosít. A maximum 1800 rpm mechanikus fordulatszám és a nagy nyomaték kombinációja lehetővé teszi a gyors és pontos mozgásokat. A motor teljesítményét jól szemlélteti a mellékelt nyomaték-karakterisztika diagram, amely mutatja a teljesítményt különböző tápfeszültségek (24V DC és 48V DC) mellett.
A BRS2853A600 motor mechanikai kialakítása robusztus és sokoldalú. A 86 mm-es peremméretű motort peremmel történő rögzítésre tervezték. A motor teljes hossza 120 mm, a tengelyátmérő 14 mm, míg a tengelyhossz 35 mm. A sima tengelykialakítás különböző csatolóelemekkel való kompatibilitást tesz lehetővé. A központosító gallér átmérője 73 mm, mélysége 2 mm, ami pontos illesztést biztosít. A motor 4 db 5,5 mm átmérőjű rögzítőfurattal rendelkezik, amelyek 98,4 mm átmérőjű körön helyezkednek el. Az elektromos csatlakozás repülővezetékkel történik, ami rugalmas telepítési lehetőségeket kínál. Fontos megjegyezni, hogy ez a változat nem rendelkezik beépített tartófékkel vagy második tengelyvéggel.
Villamos jellemzőit tekintve a BRS2853A600 motor 6,3 A névleges áramerősséggel működik, tekercsellenállása 0,5 Ohm. A motor tápfeszültség tartománya 12-48 V DC, ami különböző vezérlőrendszerekkel való kompatibilitást biztosít. A rotorinercia 3,4 kg·cm², ami megfelelő dinamikus teljesítményt tesz lehetővé. A környezeti feltételek tekintetében a motor -25°C és +40°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklettartománya -25°C és +70°C között van. Védettsége IP20 az IEC/EN 60034-1 szabvány szerint, és B osztályú tekercseléssel rendelkezik. A motor tengerszint feletti magassága maximum 1000 m lehet teljesítménycsökkenés nélkül, relatív páratartalom tekintetében 15-85% (kondenzáció nélkül) között működőképes.
Schneider Electric Lexium SD2 - BRS2853A600 -BRS 2f léptetőmotor, 6 A, 85 mm, SD2 léptetőmotor-hajtáshoz műszaki adatok
Fő jellemzők
Kompatibilitás: Lexium SD2
Termék típusa: Mozgásvezérlő motor
Rövidített eszköznév: BRS2
Motor típusa: 2-fázisú léptetőmotor
Kiegészítő műszaki adatok
Maximális mechanikai sebesség: 1800 rpm
Tápfeszültség határok: 12...48 V DC
Rögzítési mód: Perem
Motor perem mérete: 86 mm
Hosszúság: 120 mm
Motor blokkok száma: 3
Központosító gallér átmérője: 73 mm
Központosító gallér mélysége: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok köreinek átmérője: 98,4 mm
Elektromos csatlakozás: Repülővezeték
Tartófék: Nélkül
Tengelyvég: Sima tengely
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 14 mm
Tengelyhossz: 35 mm
Tartónyomaték: 9,2 N.m
Rotorinercia: 3,4 kg.cm²
Felbontás: 200 lépés egy teljes fordulatban, 1,8° lépésszög
Névleges áram: 6,3 A
Ellenállás: 0,5 Ohm (tekercs)
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC/EN 60034-1 szerint
Hőmérsékleti osztály: B tekercs az IEC/EN 60034-1 szerint
