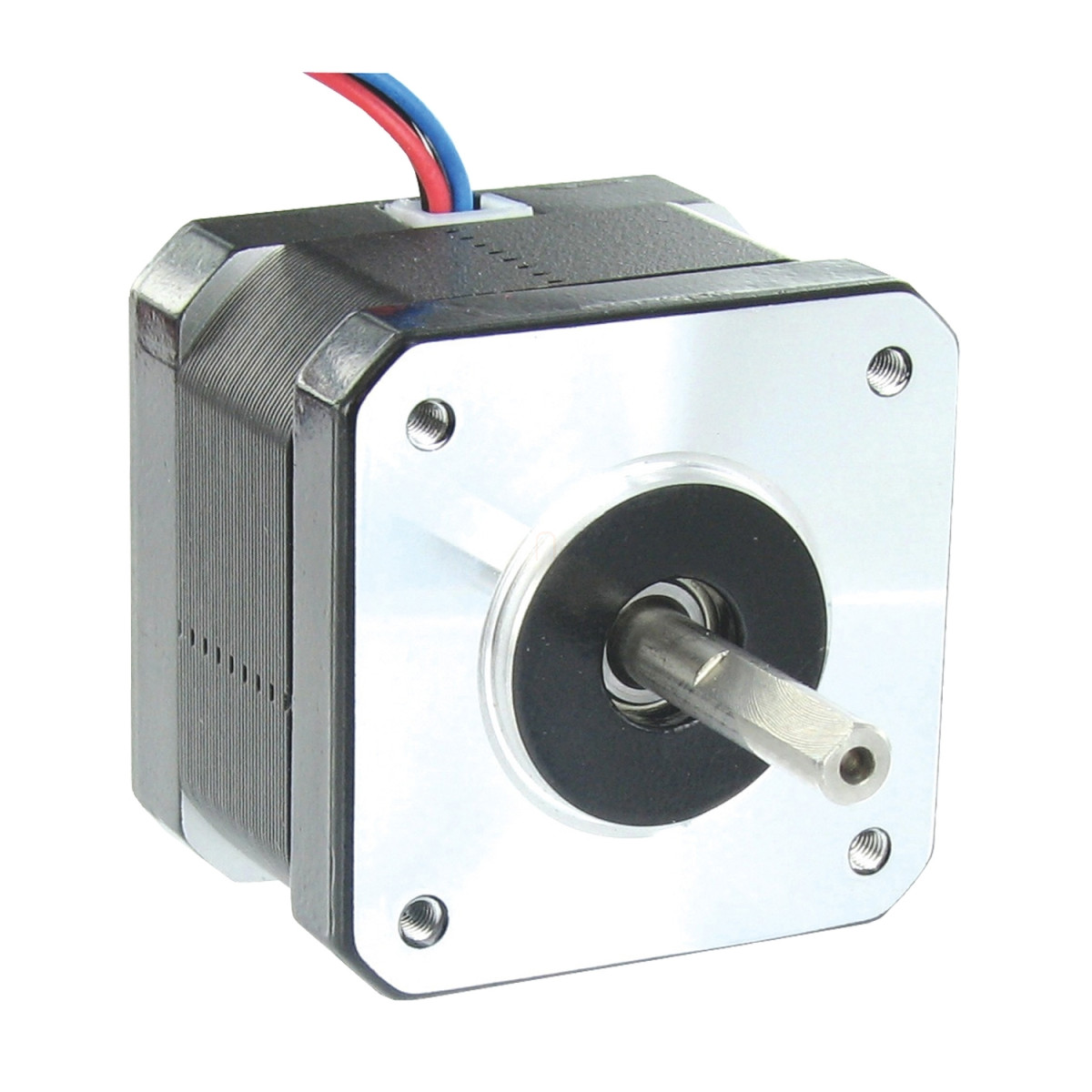

A Schneider Electric BRS2421A150 léptetőmotor egy kompakt, nagy pontosságú mozgásvezérlési megoldás, amely tökéletesen illeszkedik a Lexium SD2 termékcsaládhoz. Ez a 2-fázisú léptetőmotor kiváló választás precíziós pozicionálást igénylő automatizálási és vezérléstechnikai alkalmazásokhoz, ahol a megbízható teljesítmény és a pontos mozgásszabályozás elengedhetetlen követelmény.
A BRS2421A150 motor 0,23 Nm tartónyomatékkal rendelkezik, ami ideálissá teszi kisebb terhelésű alkalmazásokhoz. A motor 5 mm átmérőjű, 21,85 mm hosszú sima tengellyel készül, fék nélküli kivitelben. A kompakt kialakítás - mindössze 34 mm hosszúságú motortest - lehetővé teszi a beépítést szűk helyekre is, miközben a 42,3 mm-es peremméret biztosítja a szabványos rögzíthetőséget. A motor peremén 4 db, egyenként 3 mm átmérőjű rögzítőfurat található, amelyek 43,84 mm átmérőjű körön helyezkednek el. A központosító gallér átmérője 22 mm, mélysége 2,03 mm, ami pontos pozicionálást tesz lehetővé a szerelés során.
A motor műszaki jellemzői között szerepel a 1800 rpm maximális mechanikai fordulatszám, 12-48 V DC tápfeszültség-tartomány és 1,5 A névleges áram. A tekercs ellenállása 1,3 Ohm. A motor 200 lépés/fordulattal (1,8°/lépés) rendelkezik, ami precíz pozicionálást tesz lehetővé. A rotor tehetetlenségi nyomatéka 0,038 kg·cm², ami gyors indítást és megállást biztosít. A BRS2421A150 elektromos csatlakozását repülővezetékek biztosítják, ami rugalmas bekötési lehetőséget kínál. A terméket az IEC/EN 60034-1 szabvány szerint IP20 védettség jellemzi, és B osztályú tekercseléssel rendelkezik.
A motor széles működési hőmérséklet-tartománnyal (-25°C és +40°C között) rendelkezik, tárolási hőmérséklet-tartománya -25°C és +70°C közötti. Relatív páratartalom tekintetében 15-85% közötti értékeket tolerál kondenzáció nélkül. Maximális üzemi magassága 1000 m teljesítménycsökkenés nélkül. A performance görbe alapján látható, hogy a motor 24 VDC és 48 VDC tápfeszültség mellett is kiváló nyomatékkarakterisztikával rendelkezik a teljes fordulatszám-tartományban. A BRS2421A150 kiváló választás olyan alkalmazásokhoz, ahol precíz pozicionálásra, megbízható működésre és kompakt méretre van szükség, például automatizált gyártósorokon, csomagológépekben, adagolórendszerekben vagy kisebb robotokban.
Schneider Electric Lexium SD2 - BRS2421A150 -BRS 2f léptetőmotor, 1,5 A, 42 mm, SD2 léptetőmotor-hajtáshoz műszaki adatok
Fő jellemzők
Típuscsalád: Lexium SD2
Termék vagy komponens típusa: Mozgásvezérlő motor
Eszköz rövid neve: BRS2
Motor típusa: 2-fázisú léptetőmotor
Kiegészítő jellemzők
Maximális mechanikai sebesség: 1800 rpm
Tápfeszültség határértékek: 12...48 V DC
Rögzítési mód: Perem
Motor peremméret: 42,3 mm
Hossz: 34 mm
Motor elemek száma: 1
Központosító gallér átmérő: 22 mm
Központosító gallér mélység: 2,03 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 3 mm
Rögzítőfuratok körének átmérője: 43,84 mm
Elektromos csatlakozás: Repülővezeték
Rögzítőfék: Nélkül
Tengely vég: Sima tengely
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 5 mm
Tengely hossz: 21,85 mm
Tartónyomaték: 0,23 N.m
Rotor tehetetlenségi nyomaték: 0,038 kg.cm²
Felbontás: 200 lépés/fordulat, 1,8° lépésszög
Névleges áram: 1,5 A
Ellenállás: 1,3 Ohm (tekercs)
Környezeti jellemzők
Működési környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemeltetési magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC/EN 60034-1 szerint
Hőmérsékleti osztály: B tekercs az IEC/EN 60034-1 szerint
