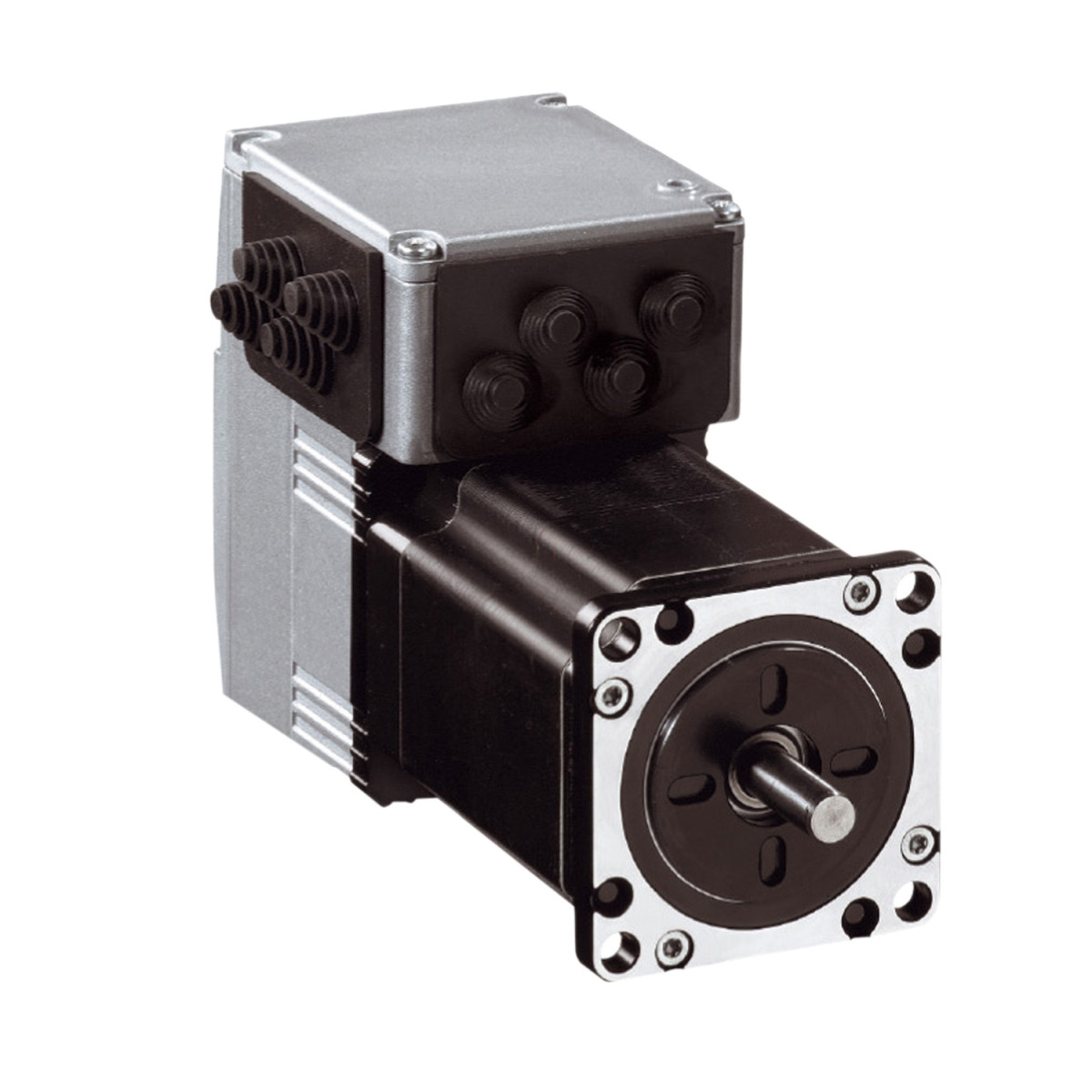

A Schneider Electric Lexium ILS termékcsalád ILS2T573PC1A0 típusú integrált hajtásos léptetőmotorja egy kompakt, nagy teljesítményű mozgásvezérlő megoldás, amely egyesíti a léptetőmotort és a hajtást egyetlen egységben. Ez az intelligens készülék ideális precíziós pozicionálási feladatokhoz, ahol korlátozott a beépítési hely, de fontos a megbízható működés.
Az ILS2T573PC1A0 modell egy 3-fázisú léptetőmotort tartalmaz 57 mm-es motor peremmérettel és 6 pólussal. A készülék 24-48 V DC tápfeszültséggel működik, és beépített Modbus TCP kommunikációs interfésszel rendelkezik, ami lehetővé teszi a hálózati integrációt és távoli vezérlést. A motor különösen hatékony a közepes fordulatszámú és közepes nyomatékú alkalmazásokban, 1,5 Nm névleges és tartó nyomatékkal. 24 V tápfeszültségnél 300 fordulat/perc, míg 48 V esetén akár 600 fordulat/perc névleges fordulatszámot is elér. A maximális mechanikai fordulatszám 3000 fordulat/perc, ami széles alkalmazási területet biztosít.
A készülék IP54 védettséggel rendelkezik (a tengelyvég IP41), így por és nedvesség ellen védett környezetben is alkalmazható. Az integrált hajtás teljes hossza 138,9 mm, a motor tengelye 8 mm átmérőjű és 21 mm hosszú, ami szabványos mechanikai csatlakozásokat tesz lehetővé. A berendezés 4 jelzéssel rendelkezik, amelyek mindegyike használható bemenetként vagy kimenetként, maximális rugalmasságot biztosítva a rendszertervezők számára. A biztonságos nyomaték-kikapcsolás (Safe Torque Off) funkcióval is rendelkezik, ami növeli a gép biztonságát. A készülék természetes konvekcióval hűthető, nincs szükség külön ventilátorra vagy hűtőrendszerre.
Az ILS2T573PC1A0 integrált meghajtó nagy pontosságú pozicionálást tesz lehetővé a 20000 pont/fordulat felbontású sebességvisszajelzés és a mindössze ±6 ívperc hibahatárú pontosság révén. A motor 0,38 kg·cm² forgórész-tehetetlenséggel rendelkezik, ami gyors reakcióidőt és pontos pozicionálást tesz lehetővé. A tápfeszültség 18-55 V között lehet, a maximális folyamatos áramfelvétel 3500 mA. A készülék ipari csatlakozókkal van felszerelve, ami megkönnyíti a telepítést és karbantartást. A Schneider Electric Lexium ILS2T573PC1A0 modell támogatja a 10/100 Mbit/s átviteli sebességet, és rendelkezik RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud) üzembe helyezési interfésszel. A készülék UL, TÜV és cUL tanúsítványokkal rendelkezik, és megfelel a vonatkozó IEC és EN szabványoknak.
Schneider Electric Lexium ILS - ILS2T573PC1A0 -integrált hajtásos léptetőmotor, 3f léptetőmotorral, 57 mm, Modbus TCP, 24…48 V műszaki adatok
Fő jellemzők
Termékcsalád: Lexium integrált hajtás
Termék vagy komponens típusa: Mozgásintegrált hajtás
Eszköz rövid neve: ILS
Motor típusa: 3-fázisú léptetőmotor
Motor pólusok száma: 6
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 48 V, 24 V
Hálózati típus: DC
Kommunikációs interfész: Modbus TCP, integrált
Hosszúság: 138,9 mm
Tekercs típusa: Közepes fordulatszám és közepes nyomaték
Elektromos csatlakozás: Ipari csatlakozó
Rögzítőfék: Nélkül
Fogaskerékház típusa: Nélkül
Teljesítmény adatok
Névleges fordulatszám: 300 ford/perc 24 V esetén, 600 ford/perc 48 V esetén
Névleges nyomaték: 1,5 Nm
Tartónyomaték: 1,5 Nm
Csúcs állónyomaték: 1,5 Nm
Folyamatos állónyomaték: 1,5 Nm
Sebességvisszajelzés felbontása: 20000 pont/fordulat
Pontossági hiba: +/- 6 ívperc
Forgórész tehetetlensége: 0,38 kg·cm²
Maximális mechanikai fordulatszám: 3000 ford/perc
Mechanikai jellemzők
Szerelési támasz: Perem
Motor peremméret: 57 mm
Motor kötegek száma: 3
Központosító gallér átmérője: 38,1 mm
Központosító gallér mélysége: 1,6 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,2 mm
Rögzítőfuratok körátmérője: 66,6 mm
Visszacsatolás típusa: Indeximpulzus
Tengelyvég: Menetvágás nélküli
Második tengely: Második tengelyvég nélkül
Tengely átmérője: 8 mm
Tengely hossza: 21 mm
Maximális sugárirányú erő Fr: 50 N
Maximális tengelyirányú erő Fa: 100 N (húzóerő), 8,4 N (nyomóerő)
Elektromos jellemzők
Tápfeszültség határértékek: 18...55 V
Áramfelvétel: maximum folyamatos 3500 mA
Kapcsolódó biztosíték értékelés: 16 A
Üzembe helyezési interfész: RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud)
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
Garantált 0 feszültségi állapot: -3...4,5 V
Garantált 1 feszültségi állapot: 15...30 V
Diszkrét bemeneti áram: 10 mA 24 V-on biztonsági bemenethez, 2 mA 24 V-on 24 V-os jelinterfészhez
Diszkrét kimeneti feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimeneteként, 200 mA összesen
Védelem és biztonság
Védelem típusa: Kimeneti feszültség rövidzárlat elleni védelem, Kimeneti feszültség túlterhelés elleni védelem, Biztonságos nyomaték-kikapcsolás
IP védettségi fokozat: IP41 tengelyperselyhez, IP54 teljes eszközhöz kivéve a tengelyperselyt
Jelölés: CE
Termék tanúsítványok: UL, TÜV, cUL
Környezeti paraméterek
Hűtés típusa: Természetes konvekció
Üzemi környezeti hőmérséklet: 0...40 °C (teljesítménycsökkentés nélkül), 40...55 °C (2% teljesítménycsökkentés °C-onként)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 15...85% kondenzáció nélkül
Rezgésállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 150 m/s² 1000 ütés az IEC 60068-2-29 szabványnak megfelelően
Szabványok és előírások
Szabványok: IEC 61800-3, Ed 2, IEC 50347, IEC 60072-1, EN 61800-3:2001, második környezet, IEC 61800-3, EN 61800-3 : 2001-02, IEC 50178
